SICK WI180C-IOA00 Betriebsanleitung Seite 22

7
BEDIENUNG
7.5.2 Seite STATUS
7.5.3 Seite IDENTIFIKATION
22 B E T R I E B S A N L E I T U N G | WI180C-IOA00 / WI180C-IOB01
Geräteinformati‐ In diesem Bereich oben links auf der Seite werden der Produktname, der
onen benutzerdefinierte Speicherort, die Firmware-Version und die Seriennum‐
mer angezeigt.
Seiteninhalt In diesem Bereich wird die ausgewählte Seite angezeigt.
Gerätebena‐ Benachrichtigungen für das WI180C-IOA00/-IOB01 werden unten auf dem
chrichtigungen Startbildschirm angezeigt. Sie dienen nur zu Informationszwecken beim Aus‐
tausch von Konfigurationen oder wenn Fehler auftreten.

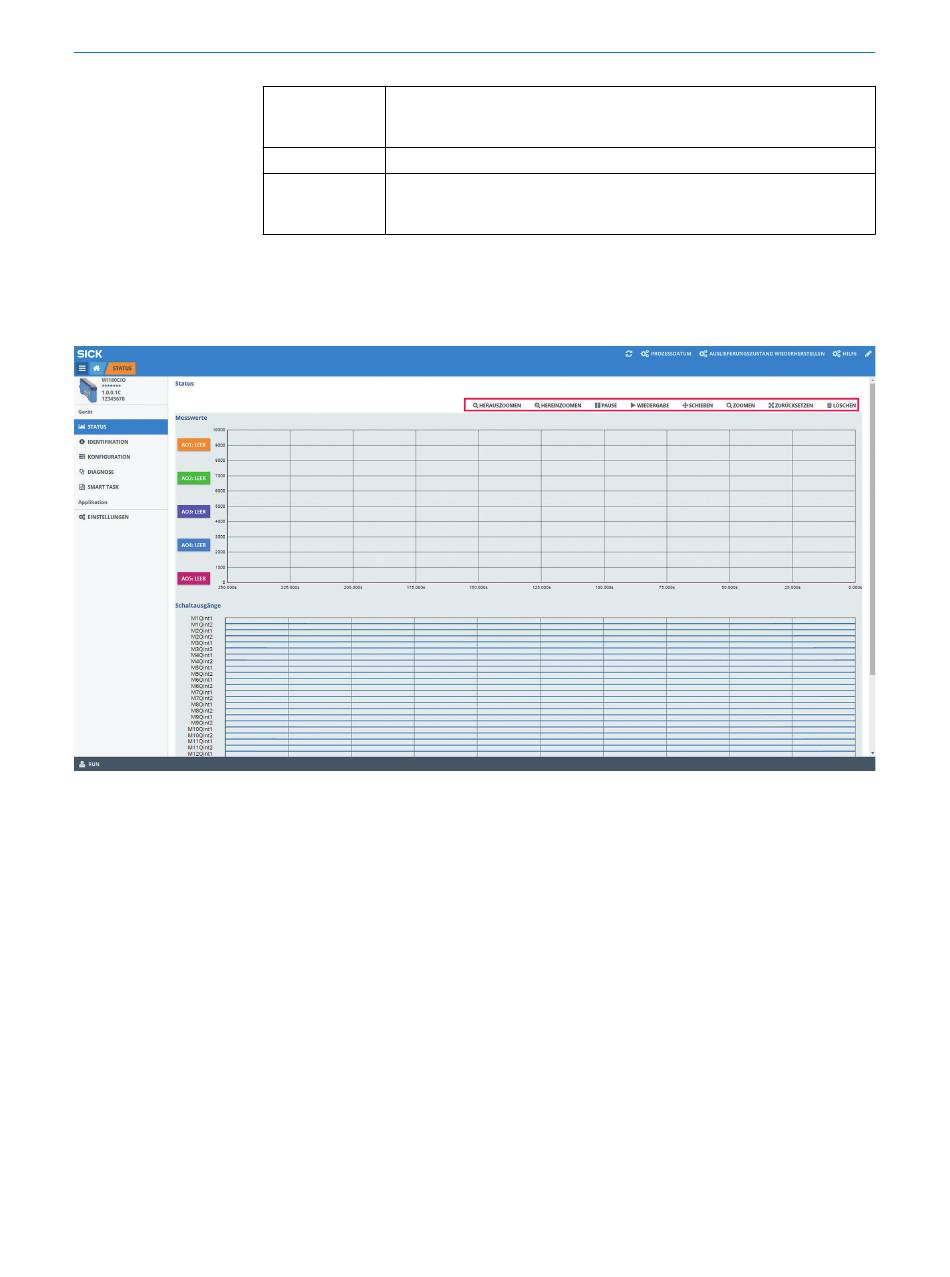

Bei der Seite STATUS handelt es sich um die Startseite für das WI180C-IOA00/-IOB01.
Sie bietet einen Überblick über die Ausgangssignale der angeschlossenen Module.
Im oberen Teil der Seite werden die Messwerte der ausgewählten Module (AO1 ... AO5
bzw. AO7) im zeitlichen Verlauf angezeigt. Die gewählten Module entsprechen den auf
der Seite KONFIGURATION festgelegten Signalquellen. Durch Klick auf die jeweiligen
Legendeneinträge lassen sich die Signale im Graph ein- oder ausblenden.
Im unteren Teil der Seite wird der zeitliche Verlauf aller verfügbaren Schaltsignale
angezeigt.
Durch die Werkzeugschaltflächen am oberen Rand der Seite kann die Anzeige in den
Graphen durch die Schaltflächen HERUASZOOMEN, HEREINZOOMEN, PAUSE, WIEDERGABE,
SCHIEBEN, ZOOMEN, ZURÜCKSETZEN oder LÖSCHEN angepasst werden.
Am unteren Rand der Seite befindet sich ein Schieberegler, der die Auffrischrate der
Graphen steuert.
Auf der Seite IDENTIFIKATION des WI180C-IOA00/-IOB01 werden die Daten zur Geräte‐
identifikation angezeigt.
