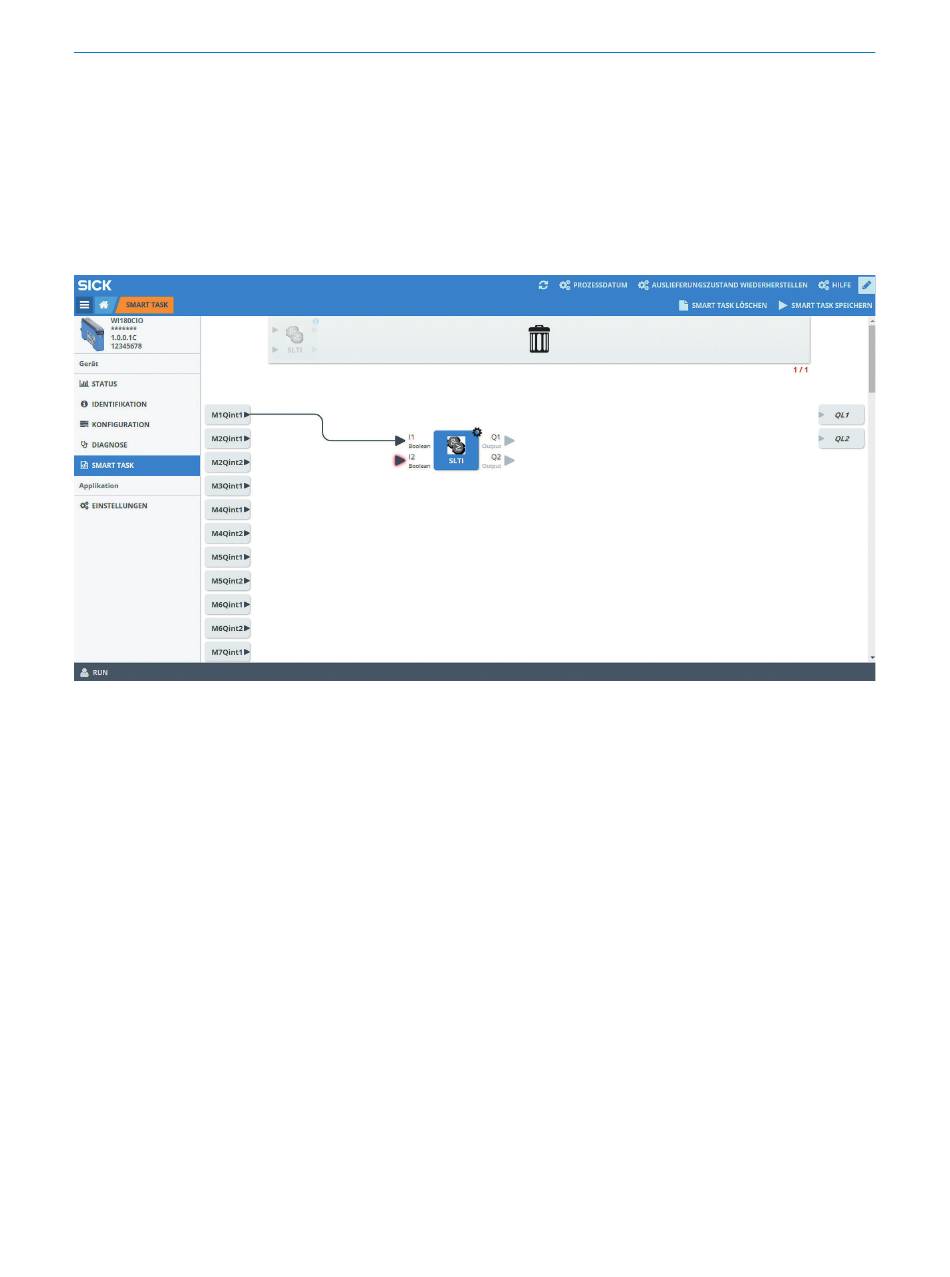

Zeigen Sie mit der Maus auf einzelne Blöcke (Smart Task oder Ein/Ausgänge), um
►
genauere Informationen zu ihrer Funktion zu erhalten.
Wählen Sie den Smart Task Block aus und ziehen Sie ihn per Drag-and-Drop in
►
den Arbeitsbereich.
Um den Smart Task Block zu löschen, ziehen Sie ihn per Drag-and-Drop zurück in
►
den oberen Bereich.
Im vorliegenden Gerät kann die Smart Task nur einmal gleichzeitig im Editor verwendet
werden.
Verbinden Sie den Smart Task Block per Drag-and-Drop mit den Eingängen und
►
Ausgängen. Klicken Sie dazu zunächst auf das Dreieck am Eingang, fassen Sie die
Linie an, und verbinden Sie sie mit dem Dreieck am Smart Task Block.
Beachten Sie, dass der Smart Task Block an seinen Eingängen mit einem roten
►
Rand anzeigt, ob der Eingang verpflichtend angeschlossen werden muss.
