Colocación de los brazos
Piezas necesarias:
• Kit 3
• Brazo de elevación superior
• Brazo de elevación inferior
• Pistola engrasadora (incluida)
C
COLOCACIÓN DE LOS BRAZOS
1. Instale el brazo de elevación inferior (10) en el poste (1).
2. Fíjelo con el pasador de bisagra (34), la arandela (37), la arandela de seguridad (32) y el perno
(35) en cada lado.

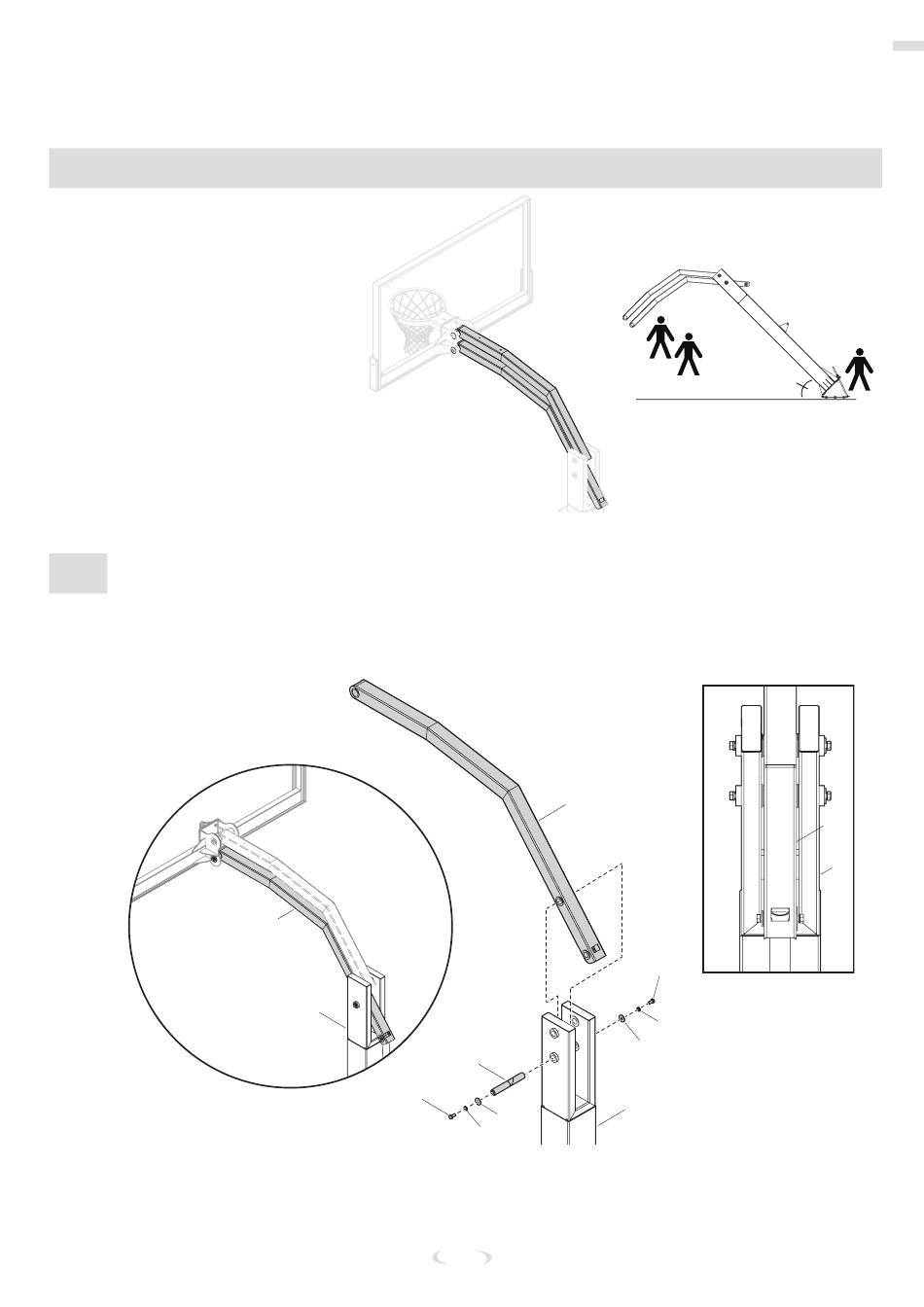

Montaje completo de los brazos:
#10
#1
#35
#10
Núm . 37
#34
#1
#37
Núm . 32
