Colocación del tablero
Piezas necesarias:
• Kit 5
• Montaje del tablero
• Pistola engrasadora (incluida)
E

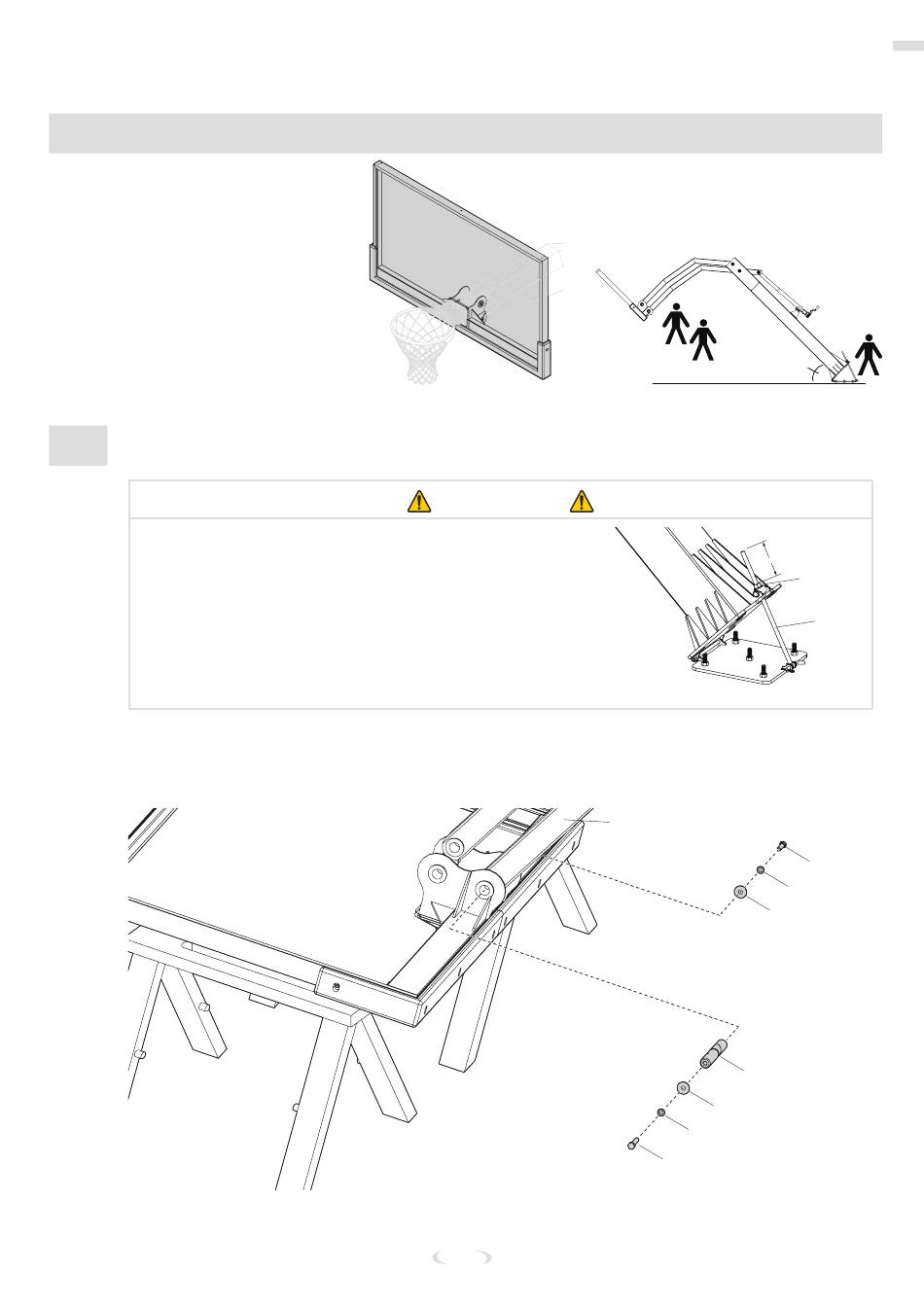

COLOCACIÓN DEL TABLERO
Antes de empezar con el montaje del tablero, fije la tuerca (17)
hasta que quede a una distancia de 7-1/2" desde el extremo de
la varilla, tal y como se muestra.
1. Coloque el tablero sobre dos caballetes.
2. Instale el tablero en el brazo de elevación inferior (10), utilizando el pasador de bisagra (36),
las arandelas (37), las arandelas de seguridad (32) y el perno (35).
Montaje completo del tablero:
IMPORTANTE
55
Colocación del tablero
Aprox. 45º
7-1/2"
Núm . 10
#37
#36
#37
#32
#35
#17
#20
#35
#32
