Anbringen der Arme

Erforderliche Teile:
• Bausatz 3
• Oberer Gabelarm
• Unterer Gabelarm
• Fettpresse (im Lieferumfang
enthalten)
C

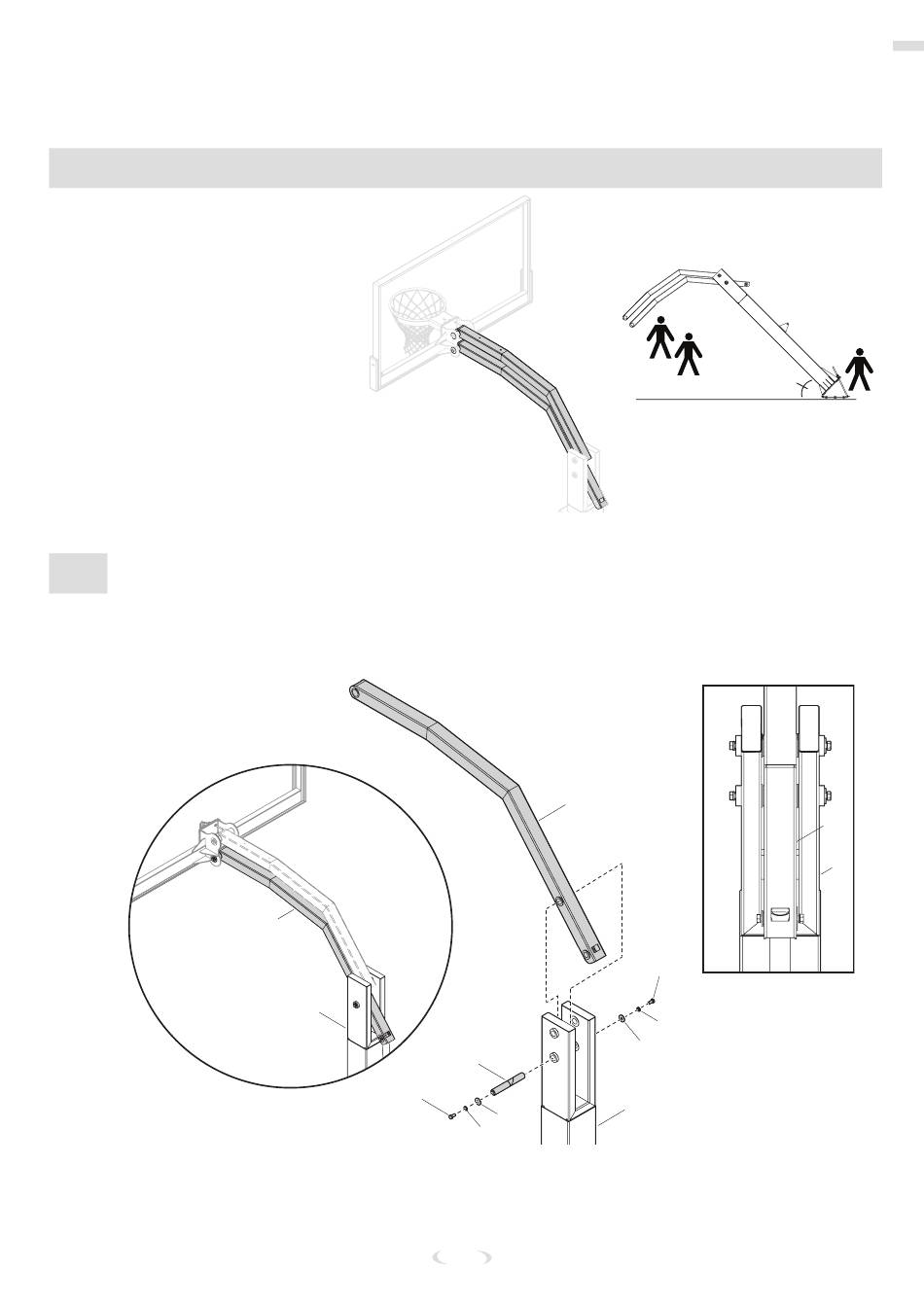

ANBRINGEN DER ARME
1. Befestigen Sie den unteren Gabelarm (10) am Pfosten (1).
2. Befestigen Sie ihn mit dem Scharnierstift (34), der Unterlegscheibe (37), dem Federring (32) und
der Schraube (35) auf jeder Seite.
Vollständige montierte Arme:
#10
#1
#35
#10
#34
#37
32
121
Anbringen der Arme
Etwa 45º
35
#32
37
#1
#10
#1
