Colocación de los brazos
C

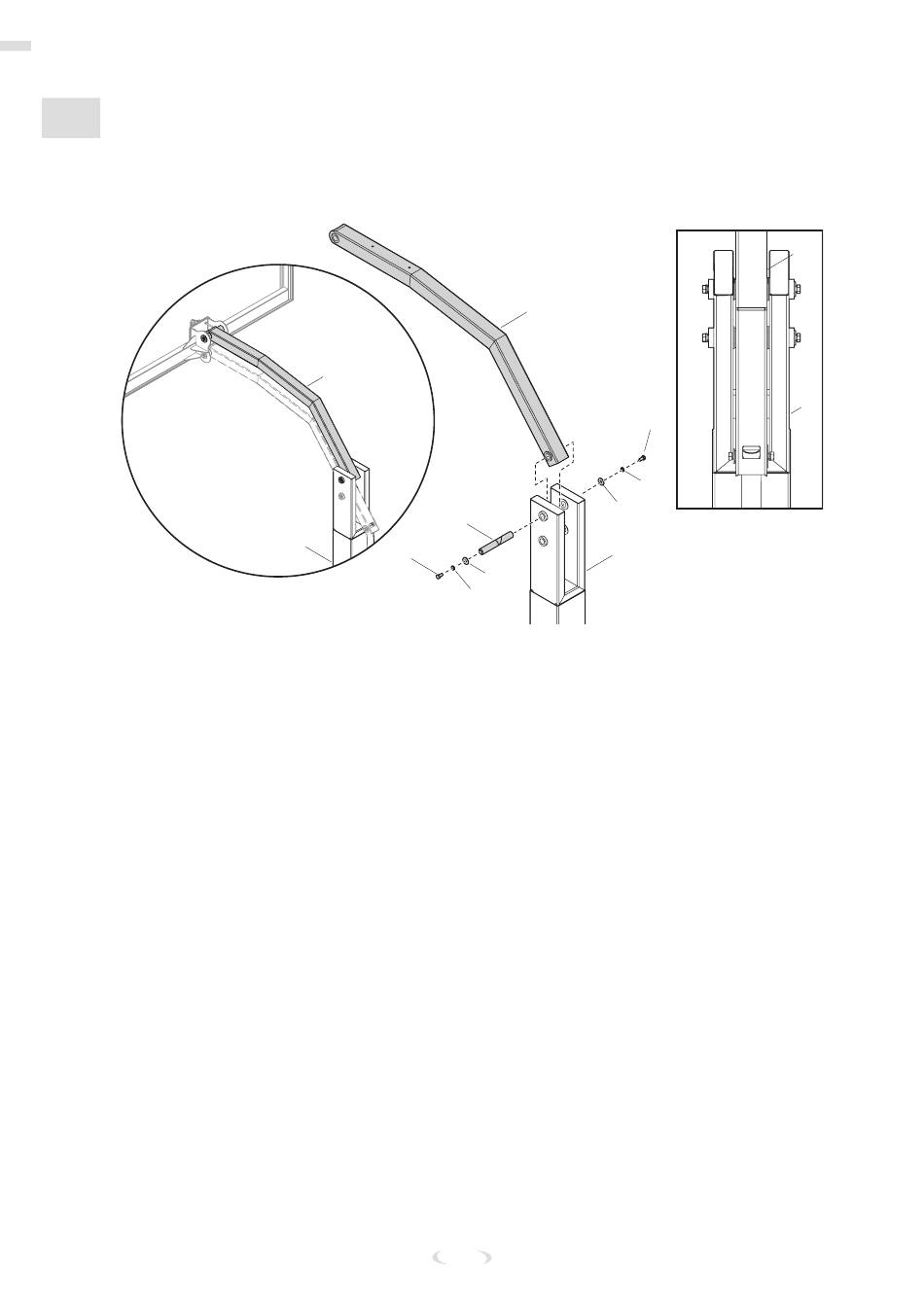

COLOCACIÓN DE LOS BRAZOS
3. Instale el brazo de elevación superior (11) en el poste (1).
4. Fíjelo con el pasador de bisagra (34), la arandela (40), la arandela de seguridad (32) y el perno
(35) en cada lado.
5. Apriete todos los herrajes de la sección C con la mano.
6. Aplique grasa sobre los pasadores de bisagra instalados (34) utilizando la pistola engrasadora
que se proporciona.
#11
#34
#1
#35
Núm . 32
52
#11
Núm . 35
#32
Núm . 40
#1
#40
#11
#1
