Befestigung des Abprallboards
Erforderliche Teile:
• Bausatz 5
• Montage des Abprallboards
• Fettpresse (im Lieferumfang
enthalten)
E

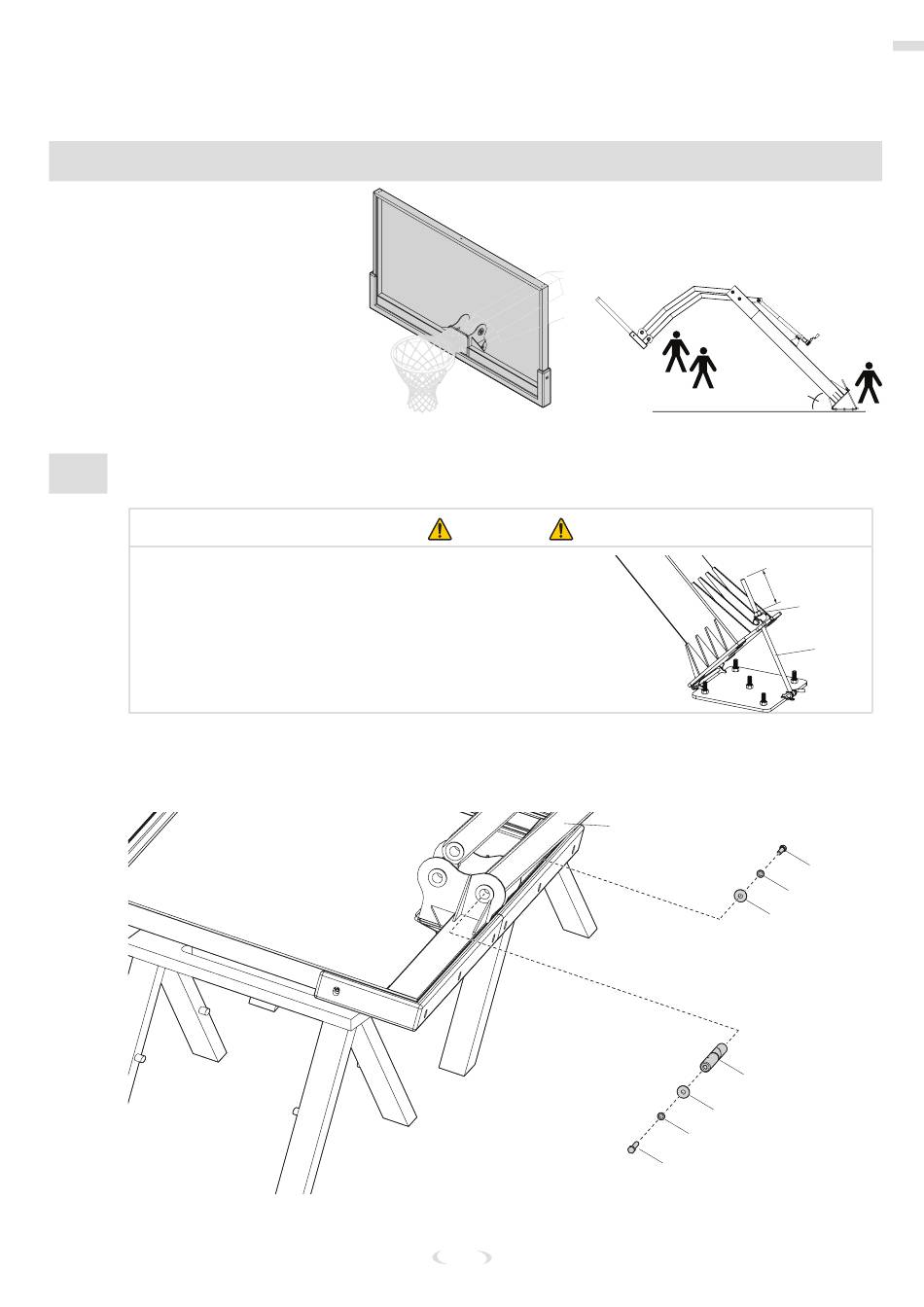

BEFESTIGUNG DES ABPRALLBOARDS
Vor der Befestigung des Abprallboards die Mutter (17)
festziehen, bis sie sich in einem Abstand von
3-3/2" (7,6-9,5 cm) vom Ende der Stange (20) befindet.
1. Legen Sie das Abprallboard auf zwei Sägeböcke.
2. Befestigen Sie das Abprallboard mit dem Scharnierstift (36), den Unterlegscheiben (37), den
Federringen (32) und der Schraube (35) am unteren Gabelarm (10).
Vollständige Abprallboard-Baugruppe:
WICHTIG
125
Befestigung des Abprallboards
Etwa 45º
10
#37
#36
#37
#32
#35
7-1/2 Zoll
(1,27 cm)
#17
#20
#35
#32
