REPARACIÓN DEL CARGADOR
• No repare cargadores dañados. Solo se permite reparaciones del
cargador por el fabricante o por un punto de servicio técnico autorizado.
• El cargador desgastado debe desecharse en un punto de recogida
para su reciclaje según requisitos para este tipo de residuos.
ATENCIÓN: La herramienta sirve para trabajos en los interiores.
Aunque la estructura es segura de por sí, y aunque utilice medidas
de seguridad y de protección adicionales, siempre existe un riesgo
residual de sufrir lesiones corporales durante el trabajo.
Las baterías Li-Ion pueden soltar líquido, inflamarse o explotar si se
calientan a temperaturas altas o sufren un cortocircuito. No deben
almacenarse en el coche durante días de mucho calor o sol. No
debe abrir las baterías. Las baterías Li-Ion contienen dispositivos
eléctricos de seguridad que en caso de dañarse pueden causar la
inflamación o la explosión de la batería.

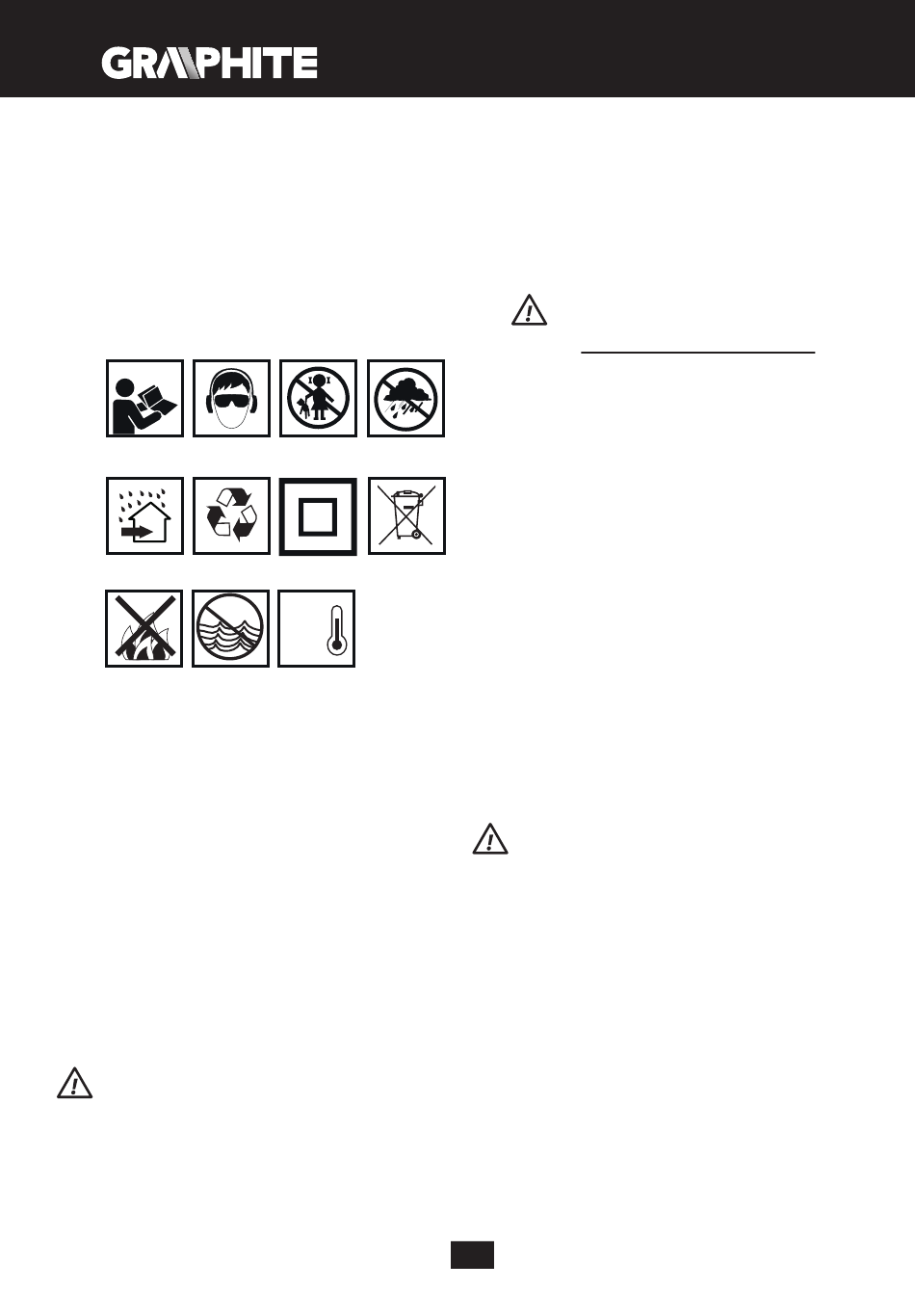

Descripción de iconos utilizados.
1 2
5 6
9 10
Lea el manual de uso, siga las advertencias y las reglas de seguridad
1.
incluidas.
Use las gafas de protección y la protección auditiva.
2.
No permita que los niños se acerquen a la herramienta.
3.
Proteja la herramienta de la lluvia.
4.
Utilice en los interiores, proteja contra el agua y la humedad.
5.
Reciclaje.
6.
Clase de protección 2.
7.
Recogida selectiva.
8.
No arroje las células al fuego.
9.
Representa una amenaza para el medio ambiente acuático.
10.
No permita que se caliente por encima de 50°C.
11.
ESTRUCTURA Y APLICACIÓN
El atornillador de impacto a batería es una herramienta alimentada a
batería. La propulsión es de motor sin escobillas de corriente directa
con engranajes planetarios. El atornillador de impacto está diseñado
para roscar y desenroscar los tornillos y pernos en la madera, el metal
y el plástico. El dispositivo se utiliza comúnmente para el montaje de
los tornillos autorroscantes debido a su alta velocidad y de los tornillos
más largos para madera debido al alto par. El dispositivo puede ser
utilizado con éxito en alturas y en zonas de difícil acceso. El mecanismo
responsable por el par de giro alto lo genera como impacto instantáneo
y la acción del dispositivo sobre las manos del usuario es baja.
Se prohíbe el uso de esta herramienta eléctrica distinto a los aquí
indicados.
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La lista de componentes se refiere a las piezas de la herramienta
mostradas en la imagen al inicio de la instrucción.
Sujeción del útil
1.
Casquillo de ajuste de la sujeción de útiles
2.
Cuerpo
3.
Cambio de dirección de giro
4.
Empuñadura
5.
Sujeción
6.
3 4
7 8
Max.
50°C
11
Iluminación
7.
Interruptor de cambio de marcha
8.
Indicación de marchas
9.
Interruptor
10.
Interruptor de sujeción de la batería
11.
Batería
12.
Cargador
13.
Diodos LED
14.
Botón de estado de carga de la batería
15.
Indicador de estado de carga de la batería (diodo LED).
16.
*Puede haber diferencias entre la imagen y el producto.
DESCRIPCIÓN DE ICONOS UTILIZADOS
ADVERTENCIA
PREPARACIÓN PARA TRABAJAR
RETIRADA / COLOCACIÓN DE LA BATERÍA
• Coloque el cambio de dirección de giro (4) en posición intermedia.
• Pulse el interruptor de sujeción de la batería (11) y retire la batería
(12) (imagen A).
• Coloque la batería cargada (12) en la sujeción en la manguera hasta
oír un clac del interruptor de sujeción de la batería (11).
CARGA DE LA BATERÍA
La herramienta se vende con la batería parcialmente cargada. La
carga de la batería debe realizarse en condiciones de temperatura de
ambiente entre 4ºC-40ºC. Una batería nueva o no utilizada durante
mucho tiempo llegará a capacidad plena de carga después de 3 - 5
ciclos de carga y descarga.
• Retire la batería (12) del dispositivo (imagen A).
• Conecte el cargador a la toma de corriente (230 V CA).
• Introduzca la batería (12) en el cargador (13) (imagen B). Compruebe
que la batería está bien colocada (introducida hasta el fondo).
Después de conectar el cargador a la red (230 V CA), el diodo LED verde
(14) en el cargador se iluminará indicando conexión a la red.
Después de colocar la batería (12) en el cargador (13) se iluminará el diodo
rojo (14) en el cargador indicando que la carga de la batería está en proceso.
Los diodos verdes (16) parpadean al mismo tiempo indicando el estado
de carga de la batería en diferentes modos (ver abajo).
• El parpadeo de todos los diodos significa que la batería está
descargada y hay que cargarla.
• El parpadeo de 2 diodos indica una descarga parcial.
• El parpadeo de 1 diodo indica un estado de carga de la batería alto.
Después de cargar la batería, el diodo (14) en el cargador se ilumina
en verde y todos los diodos del estado de carga de la batería (16) se
iluminan con luz continua. Después de cierto tiempo (aprox. 15 seg.), los
diodos del estado de carga de la batería (16) se apagan.
La batería no debe estar cargándose más de 8 horas. Si se supera este
tiempo las células de la batería pueden dañarse. El cargador no se
apagará automáticamente cuando la batería esté completamente
cargada. El diodo verde en el cargador seguirá iluminado. El diodo de
estado de carga de la batería se apaga después de un cierto periodo
de tiempo. Desconecte la alimentación antes de retirar la batería
de la toma de cargador. Evite cargos cortos consecutivos. No debe
cargar la batería después de un uso corto de la herramienta. Una
disminución significativa de tiempo entre las cargas necesarias indica
que la batería está desgastada y debe ser reemplazada.
Durante el proceso de carga las baterías se calientan mucho. No debe
trabajar justo después de cargar la batería. Espere hasta que el cargador
alcance la temperatura ambiente. De esta forma evitará daños de la batería.
INDICACIÓN SOBRE EL ESTADO DE CARGA DE LA BATERÍA
La batería está equipada con la indicación del estado de carga de la
batería (3 diodos LED) (16). Para comprobar el estado de carga de
la batería debe pulsar el botón de estado de carga de la batería (15)
(imagen C). La iluminación de todos los diodos indica un estado de
carga de la batería alto. La iluminación de 2 diodos indica una descarga
parcial. La iluminación únicamente de un diodo significa que la batería
está descargada y que hay que cargarla.
FRENO DEL HUSILLO
La herramienta eléctrica está equipada en un freno electrónico que para
el husillo justo después de soltar el interruptor (10). El freno garantiza
la precisión del atornillado sin permitir que el husillo gire después de
desconectarlo.
