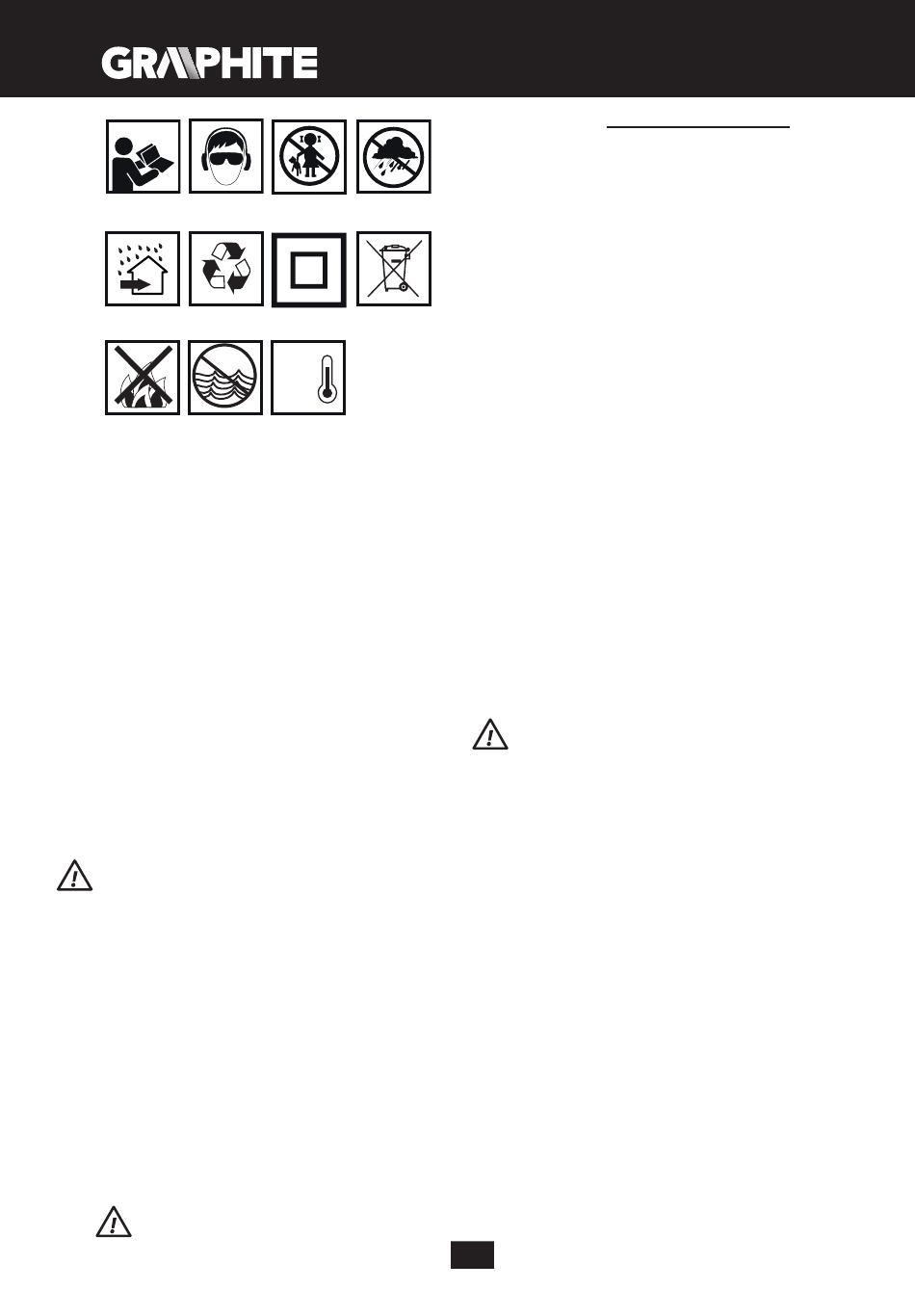

Прочитайте инструкцию по эксплуатации, соблюдайте указания
1.
и правила техники безопасности, приведенные в инструкции.
Носите защитные очки и средства защиты органов слуха.
2.
Не разрешайте детям прикасаться к электроинструменту.
3.
Берегите от дождя.
4.
Эксплуатируйте внутри помещений, берегите от воды и влаги.
5.
Вторичная переработка.
6.
Класс защиты II.
7.
Селективный сбор отходов.
8.
Не бросайте аккумуляторные батареи в огонь.
9.
Создает опасность для водной среды.
10.
Не нагревайте выше 50°C.
11.
КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ
Ударная дрель-шуруповерт - это электроинструмент с питанием от
аккумулятора. Привод представляет собой бесщеточный двигатель
постоянного тока с планетарной передачей. Ударная дрель-
шуруповерт предназначена для завинчивания и вывинчивания
шурупов и болтов в древесине, металле, пластмассе. Устройство
широко используется при монтаже самонарезающих шурупов
благодаря высокой скорости и более длинных шурупов для
древесины а также благодаря крутящему моменту. Устройство
может успешно использоваться на высотах и в труднодоступных
местах. Механизм, отвечающий за высокий крутящий момент,
генерирует его в виде кратковременного касательного удара, а
воздействие устройства на руку оператора во время завинчивания
невелико.
Запрещается применять электроинструмент не по назначению.
ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ
Перечисленная ниже нумерация касается элементов инструмента,
представленных на страницах с графическими изображениями.
Инструментальный патрон
1.
Зажимная втулка инструментального патрона
2.
Корпус
3.
Переключатель направления вращения
4.
Рукоятка
5.
Держатель
6.
Освещение
7.
Кнопка изменения скоростей
8.
Индикация скоростей
9.
Выключатель
10.
Кнопка крепления аккумулятора
11.
Аккумулятор
12.
Зарядное устройство
13.
Светодиоды
14.
Кнопка индикации состояния заряда аккумулятора
15.
Индикация состояния заряда аккумулятора (светодиоды).
16.
* Изделие может отличаться от рисунка.
РАСШИФРОВКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ
ПРЕДУПРЕЖДЕНИЕ
3 4
7 8
Max.
50°C
11
ПОДГОТОВКА К РАБОТЕ
ИЗВЛЕЧЕНИЕ/ВСТАВКА АККУМУЛЯТОРА
• Установить переключатель направления вращения (4) в среднее
положение.
• Нажать кнопку крепления аккумулятора (11) и выдвинуть
аккумулятор (12) (рис. А).
• Вставить заряженный аккумулятор (12) в держатель в рукоятке,
при этом должен послышаться щелчок кнопки крепления
аккумулятора (11).
ЗАРЯДКА АККУМУЛЯТОРА
Устройство поставляется с частично заряженным аккумулятором.
Зарядка аккумулятора должна выполняться в условиях, когда
температура окружающей среды составляет от 4
аккумулятор или аккумулятор, который не использовался в течение
длительного времени, достигнет полной емкости примерно через
3 - 5 циклов зарядки и разрядки.
• Вынуть аккумулятор (12) из устройства (рис. А).
• Включить зарядное устройство в электрическую розетку (230 V
AC).
• Вставить аккумулятор (12) в зарядное устройство (13) (рис. B).
Убедиться, что аккумулятор правильно установлен (вставлен до
конца).
При подключении зарядного устройства к сетевой розетке (230 V
AC), загорится зеленый светодиод (14) на зарядном устройстве, что
свидетельствует о подключении напряжения.
При помещении аккумулятора (12) в зарядное устройство (13)
загорится красный светодиод (14) на зарядном устройстве, что
свидетельствует о том, что идет процесс зарядки аккумулятора.
При этом мигают зеленые светодиоды (16) состояния зарядки
аккумулятора по разной системе (см. описание ниже).
• Мигание всех светодиодов - указывает на низкий уровень заряда
батареи и требует её зарядки.
• Мигание 2 светодиодов - указывает на частичную разрядку.
• Мигание 1 светодиода - указывает на высокий уровень заряда
батареи.
После зарядки аккумулятора светодиод (14) на зарядном
устройстве светится зеленым, а все светодиоды состояния зарядки
аккумулятора (16) светятся непрерывно. Через некоторое время
(около 15 с) светодиоды состояния заряда аккумулятора (16) гаснут.
Не заряжать аккумулятор более 8 часов. Превышение
этого времени может привести к повреждению элементов
аккумулятора. Зарядное
автоматически, когда
Зеленый светодиод на зарядном устройстве будет продолжать
гореть. Светодиоды
гаснут спустя некоторое время. Отключить питание перед
извлечением аккумулятора из гнезда зарядного устройства.
Избегать следующих друг за другом коротких зарядок. Не
следует подзаряжать аккумулятор после непродолжительного
использования устройства.
интервалов времени между зарядками указывает на то, что
аккумулятор изношен и должен быть заменен.
В процессе зарядки аккумулятор нагревается. Не начинать работу
сразу же после зарядки - подождать, пока аккумулятор не остынет
до комнатной температуры. Это предотвратит повреждение
аккумулятора.
ИНДИКАЦИЯ СОСТОЯНИЯ ЗАРЯДКИ АККУМУЛЯТОРА
Аккумулятор оснащен индикацией состояния заряда аккумулятора
(3 светодиода) (16).
аккумулятора необходимо нажать кнопку индикации состояния
заряда аккумулятора (15) (рис. С). Свечение всех светодиодов
указывает на высокий уровень заряда аккумулятора. Свечение 2
светодиодов указывает на частичную разрядку. Свечение только
1 светодиода означает разряд аккумулятора и необходимость его
зарядки.
ТОРМОЗ ШПИНДЕЛЯ
Электроинструмент имеет электронный тормоз, останавливающий
шпиндель сразу же после того, как отпускается кнопка выключателя
(10). Тормоз обеспечивает точное ввинчивание, предотвращая
свободное вращение шпинделя после выключения.
16
С до 40
0
устройство не выключается
аккумулятор полностью
состояния заряда аккумулятора
Значительное сокращение
Чтобы проверить состояние
С. Новый
0
заряжен.
заряда
