Perskaitykite aptarnavimo instrukciją, atkreipkite dėmesį į
1.
patarimus ir laikykitės visų joje esančių perspėjimų bei saugos
nuorodų.
Naudokitės asmeninėmis apsaugos priemonėmis, apsauginiais
2.
akiniais, klausos apsaugos priemonėmis.
Prie įrenginio neleiskite vaikų.
3.
Saugokite nuo lietaus.
4.
Naudokite tik patalpų viduje, saugokite nuo vandens ir drėgmės.
5.
Perdirbimas
6.
Antra apsaugos klasė.
7.
Selektyvus surinkimas.
8.
Nemeskite į ugnį.
9.
Kelia pavojų aplinkai, vandens telkiniams.
10.
Saugokite, kad neįkaistų aukščiau nei 50°C.
11.
KONSTRUKCIJA IR PASKIRTIS
Smūginis suktuvas yra elektrinis įrankis, kurio energijos šaltinis -
akumuliatorius. Įrankis varomas nuolatinės srovės, bešepečiu varikliu
su planetarine pavara. Smūginis suktuvas yra skirtas medvaržčių ir
varžtų išsukimui ir įsukimui į medieną, metalą arba plastmasę. Įrankis
dažniausiai naudojamas savisriegių varžtų tvirtinimui, dėl didelio
greičio taip pat tinkamas ilgesnių, medienai skirtų varžtų sukimui, dėl
aukšto sukimo momento. Įrankis puikiai tinka darbui aukštumose ir
sunkiai prieinamose vietose. Aukštą sukimo momentą užtikrinantis
mechanizmas paverčia jį, stipriu momentiniu smūgiu, tačiau sukimo
metu, nepaisant šio smūgio, įrankio poveikis operatoriaus rankoms yra
nedidelis.
Draudžiama elektrinį įrankį naudoti ne pagal paskirtį.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Numeriais pažymėti įrankio elementai atitinka šios instrukcijos
grafiniuose puslapiuose pavaizduotus elementus.
Darbinių priedu griebtuvas
1.
Darbinių priedų griebtuvo tvirtinimo įvorė
2.
Korpusas
3.
Sukimo krypties keitimo jungiklis (reversas)
4.
Rankena
5.
Laikiklis
6.
Apšvietimas
7.
Pavarų perjungimo mygtukas
8.
Pavarų indikatorius
9.
Jungiklis
10.
Akumuliatoriaus tvirtinimo mygtukas
11.
Akumuliatorius
12.
Įkroviklis
13.
Diodai LED
14.
Akumuliatoriaus įkrovimo lygio rodiklio mygtukas
15.
Akumuliatoriaus įkrovimo lygio rodiklis (diodai LED).
16.
* Tarp paveikslo ir gaminio galimas nedidelis skirtumas

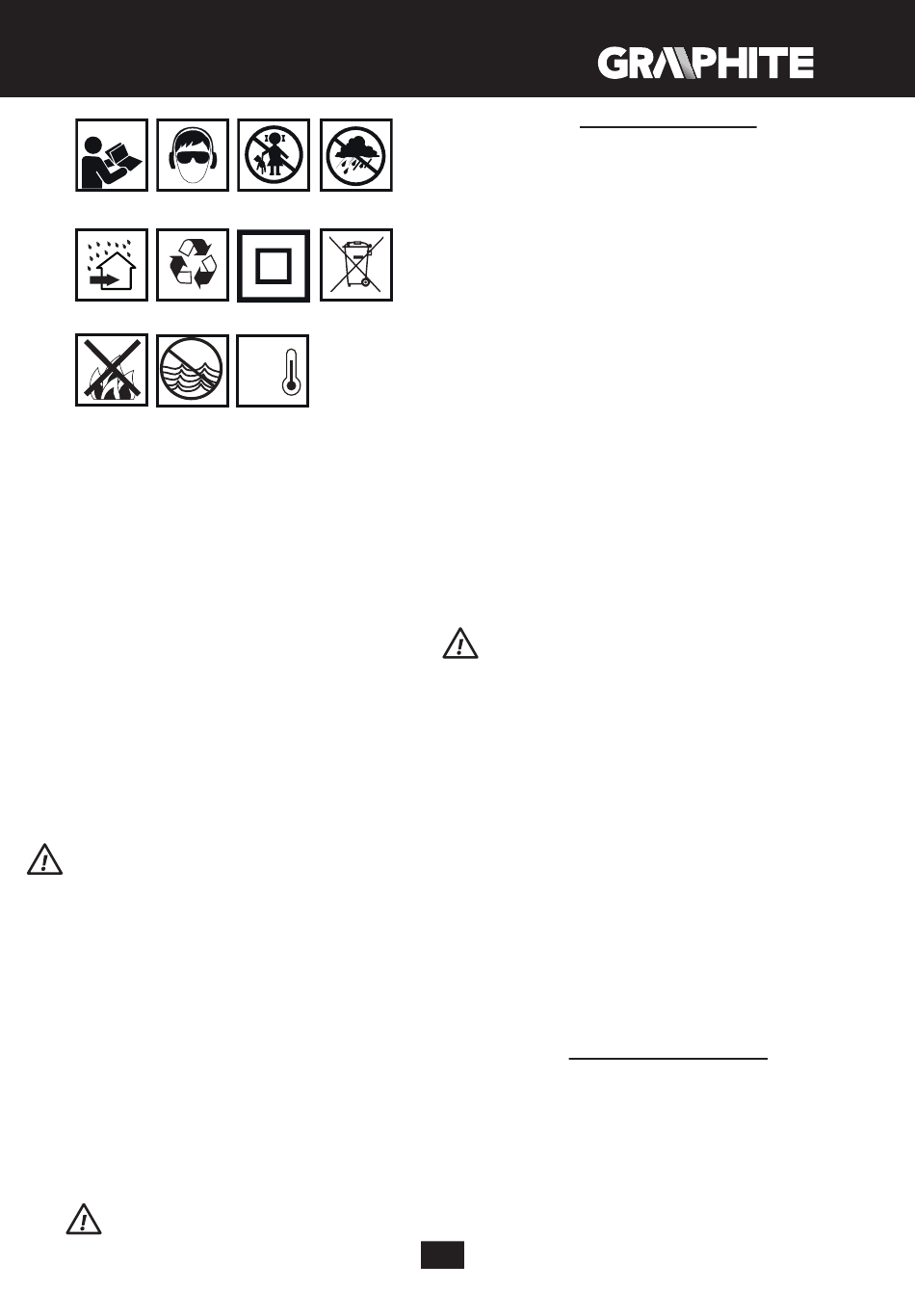

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS
ĮSPĖJIMAS
3 4
7 8
Max.
50°C
11
PASIRUOŠIMAS DARBUI
AKUMULIATORIAUS ĮDĖJIMAS IR IŠĖMIMAS
• Sukimo krypties keitimo jungiklį (4) paslinkite vidurio link.
• Paspauskite akumuliatoriaus tvirtinimo mygtuką (11) ir ištraukite
akumuliatorių (12) (pav. A).
• Įkrautą akumuliatorių (12) įstatykite į rankenoje esantį laikiklį ir
stumkite tol, kol išgirsite akumuliatoriaus tvirtinimo mechanizmo
spragtelėjimą (11).
AKUMULIATORIAUS ĮKROVIMAS
Suktuvas parduodamas
Akumuliatorių kraukite aplinkoje, kurioje vyrauja nuo 4
temperatūra. Naujas arba ilgesnį laiką nenaudotas akumuliatorius pilnai
įkraunamas bei veikia visu pajėgumu po 3 – 5 iškrovimo ir įkrovimo
ciklų.
• Ištraukite akumuliatorių (12) iš elektrinio įrankio (pav. A).
• Įkroviklį įjunkite į elektros tinklo lizdą (230 V AC).
• Akumuliatorių (12) įstatykite į įkroviklį (13) (pav. B). Patikrinkite ar
akumuliatorius įstatytas tinkamai (įstumtas iki galo).
Po to, kai įkroviklis įjungiamas į elektros įtampos tinklo lizdą (230 V AC),
užsidega žalias diodas (14), kuris įspėja, kad įtampa yra įjungta.
Akumuliatorių (12) įstačius į įkroviklį (13), įkroviklio korpuse užsidega
raudonas diodas (14), kuris įspėja, kad vyksta akumuliatoriaus įkrovimo
procesas.
Tuo pačiu metu žybčioja žali akumuliatoriaus įkrovimo lygio diodai (16),
skirtingu eiliškumu (žiūrėkite žemiau sekantį aprašymą).
• Žybčioja visi diodai – įspėjimas, kad akumuliatorius visiškai išsikrovęs
ir jį būtina įkrauti.
• Žybčioja 2 diodai – įspėjimas apie dalinį akumuliatoriaus išsikrovimą.
• Žybčioja 1 diodas – įspėjimas, kad akumuliatorius yra visiškai įkrautas.
Pasibaigus akumuliatoriaus įkrovimo procesui, įkroviklio korpuse
esantis diodas (14) šviečia žaliai, o visi akumuliatoriaus įkrovimo lygio
diodai (16) dega pastoviai. Praėjus tam tikram laiko tarpui (apytikriai 15
s), akumuliatoriaus įkrovimo lygio diodai (16) užgęsta.
Nekraukite akumuliatoriaus ilgiau nei 8 valandas. Viršijus nurodytą
įkrovimo laiką, galimas akumuliatoriaus baterijų gedimas. Pilnai
įsikrovus akumuliatoriui, įkroviklis automatiškai neišsijungia. Žalios
spalvos diodas, įkroviklio korpuse, šviečia toliau. Akumuliatoriaus
įkrovimo lygio diodai užgęsta praėjus tam tikram laiko tarpui.
Prieš išimdami akumuliatorių iš įkroviklio, išjunkite iš elektros
įtampos tinklo lizdo. Venkite kelių akumuliatorių įkrovimo be
pertraukos (vieno po kito). Trumpai pasinaudoję įrankiu, nekraukite
akumuliatoriaus papildomai. Jeigu tarp įkrovimų laikas kaskart
vis trumpesnis, reiškia, kad akumuliatorius yra išeikvotas ir jį reikia
pakeisti nauju.
Įkrovimo metu akumuliatorius labai įkaista. Nedirbkite iškart po
įkrovimo, palaukite kol akumuliatorius atvės (pasieks kambario
temperatūrą). Taip apsaugosite akumuliatorių nuo gedimo.
AKUMULIATORIAUS ĮKROVIMO LYGIO RODIKLIS
Akumuliatorius turi įkrovimo lygio rodiklį (3 diodai LED) (16). Norėdami
patikrinti akumuliatoriaus įkrovimo lygį, paspauskite akumuliatoriaus
įkrovimo lygio rodiklio mygtuką (15) (pav. C). Šviečiantys visi diodai
reiškia aukščiausią akumuliatoriaus įkrovimo lygį. Šviečiantys 2 diodai
reiškia, kad akumuliatorius yra dalinai išsikrovęs. Šviečiantis 1 diodas
reiškia, kad akumuliatorius yra pilnai išsikrovęs ir jį reikia įkrauti.
SUKLIO STABDYS
Elektriniame įrankyje yra įmontuotas elektroninis stabdys, kuris tuojau
pat sustabdo suklį, vos tik atleidžiamas įjungimo mygtukas (10). Tai
užtikrina tikslų varžtų įsukimo ir išsukimo gylį (neleidžia įsukti pernelyg
giliai) ir sustabdo suklio sukimąsi, kai tik įrankis išjungiamas.
DARBAS IR REGULIAVIMAS
ĮJUNGIMAS IR IŠJUNGIMAS
Įjungimas – paspauskite įjungimo mygtuką (10).
Išjungimas – paleiskite įjungimo mygtuką (10).
Kiekvieną kartą, paspaudus įjungimo mygtuką (10) įsijungia diodas
(LED) (7), apšviečiantis darbo vietą.
SUKIMO GREIČIO REGULIAVIMAS
Sukimo greitį, darbo metu, galima reguliuoti stipriau arba silpniau
spaudžiant įjungimo mygtuką (10). Dėl sukimo greičio reguliavimo yra
galimas švelnus startas, kuris darbo metu leidžia tiksliai kontroliuoti
išsukimo ir įsukimo procesą.
