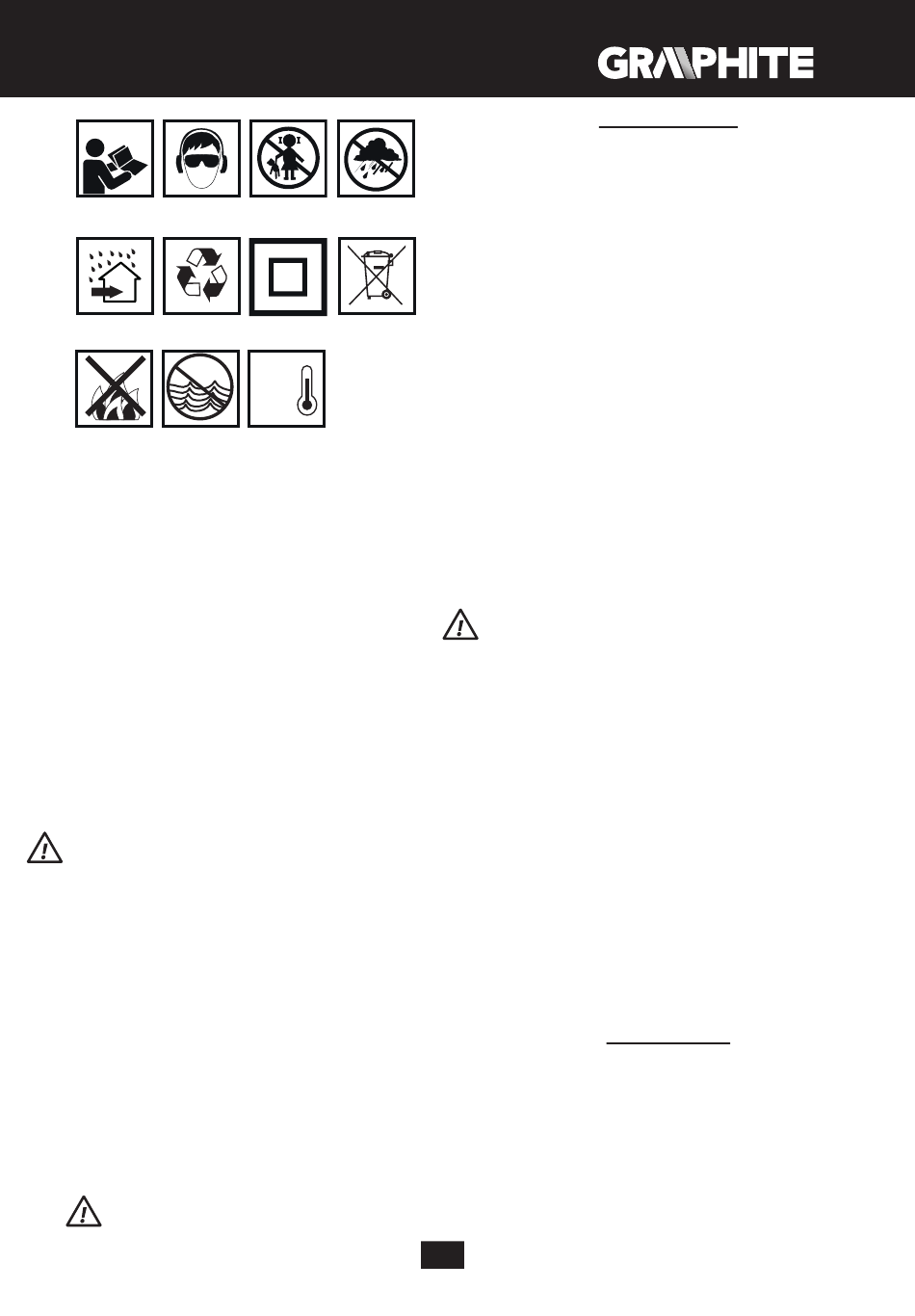

Pročitaj uputstvo za upotrebu, pridržavaj se upozorenja i saveta za
1.
bezbednost.
Stosuj okulary ochronne i ochronniki słuchu.
2.
Deci je zabranje pristup uređaju.
3.
Čuvati od uticaja kiše.
4.
Koristiti unutar prostorija, čuvati od utivcaja vode i vlage.
5.
Reciklaža.
6.
Druga klasa bezbednosti.
7.
Selektivno prikupljanje.
8.
Ne bacati svećice u vatru.
9.
Predstavlja zagađenje za vodenu sredinu.
10.
Ne dozvoliti zagrevanje iznad 50°C.
11.
IZRADA I NAMENA
Akumulatorski udarni ključ je elektrouređaj koji se puni preko
akumulatora. Napon stvara motor stalne struje bez četkica zajedno
sa planetarnim reduktorom. Udarni ključ je namenjen za odvrtanje
i uvrtanje šrafova i vijaka u drvo, metal, plastične mase. Uređaj se
uobičajeno koristi prilikom montaže samobušećih šrafova zbog
ponuđenih visokih brzina kao i dužih šrafova za drvo zbog ponuđenog
dužeg obrtnog momenta. Uređaj može uspešno da se koristi na
visinama i teško dostupnim mestima. Mehanizam koji je odgovoran
za visoki obrtni momenat, generiše obrtni momenat u vidu trenutnog
bočnog udara, a da pritom udar uređaja o ruku operatora prilikom
uvrtanja nije velik.
Zabranjeno je koristiti elektrouređaj suprotno od njegove namene.
OPIS GRAFIČKIH STRANA
Dole data numeracija odnosi se na elemente uređaja koji su
predstavljeni na grafičkim stranama datog uputstva.
Drška uređaja
1.
Pričvrsni tulac drške uređaja
2.
Telo
3.
Menjač pravca obrtaja
4.
Drška
5.
Drška
6.
Osvetljenje
7.
Taster menjača brzine
8.
Signalizacija brzine
9.
Starter
10.
Taster za pričvršćivanje akumulatora
11.
Akumulator
12.
Punjač
13.
LED dioda
14.
Taster za signalizaciju napunjenosti akumulatora
15.
Signalizacija stanja napunjenosti akumulatora (LED diode).
16.
* Mogu se pojaviti razlike između crteža i proizvoda.
OPIS KORIŠĆENIH GRAFIČKIH ZNAKOVA
UPOZORENJE
3 4
7 8
Max.
50°C
11
PRIPREMA ZA RAD
VAĐENJE / POSTAVLJANJE AKUMULATORA
• Postaviti menjač pravca obrtaja (4) u srednji položaj.
• Pritisnuti taster za pričvršćivanje akumulatora (11) i izvaditi
akumulator (12) (slika A).
• Postaviti napunjen akumulator (12) u dršku sve dok se ne čuje zvuk
iskakanja tastera za pričvršćivanje akumulatora (11).
PUNJENJE AKUMULATORA
Uređaj se dobija sa delimično napunjenim akumulatorom. Punjenje
akumulatora treba obavljati u uslovima gde temperatura okruženja
iznosi 40C -400C. Nov akumulator ili akumulator koji se duže vreme
nije koristio, dostiže potpuni nivo napunjenosti nakon oko 3 - 5 ciklusa
punjenja i pražnjenja.
• Izvaditi akumulator (12) iz uređaja (slika A).
• Uključiti punjač u struju (230 V AC).
• Gurnuti akumulator (12) u punjač (13) (slika B). Proveriti da li je
akumulator pravilno postavljen (gurnut do kraja).
Nakon uključivanja punjača u struju (230 V AC) zasvetliće zelena dioda
(14) na punjaču, koja signalizira da je struja priključena.
Nakon postavljanja akumulatora (12) u punjač (13) zasvetliće crvena
dioda (14) na punjaču, koja signalizira da traje proces punjenja
akumulatora.
Istovremeno pulsiraju zelene diode (16) stanja napunjenosti
akumulatora, različitim redosledom (vidi opis dole).
• Pulsirajuće svetlo svih dioda - signalizira da je akumulator ispražnjen i
da je neophodno napuniti ga.
• Pulsirajuće svetlo 2 diode - akumulator je delimično napunjen.
• Pulsirajuće svetlo 1 diode - nivo napunjenosti akumulatora je visok.
Nakon što je akumulator napunjen, dioda (14) na punjaču svetliće
zeleno, a sve druge diode stanja napunjenosti akumulatora (16) sijaju
neprekidno. Nakon nekog vremena (oko 15 sekundi) diode stanja
napunjenosti akumulatora (16) će se isključiti.
Akumulator ne treba puniti duže od 8 časova. Prekoračenje tog
vremena može dovesti do oštećenja svećica akumulatora. Punjač se
ne isključuje automatski, nakon potpunog punjenja akumulatora.
Zelena dioda na punjaču i dalje će svetliti. Diode stanja napunjenosti
akumulatora ugasiće se nakon određenog vremena. Isključiti struju
pre vađenja akumulatora iz punjača. Izbegavajte sukcesivna kratka
punjenja. Ne bi trebalo dopunjavati akumulator nakon kratke
upotrebe uređaja. Značaj pad vremena između neophodnog
punjenja svedoči o tome da je akumulator iskorišćen i treba da se
zameni.
Tokom procesa punjenja akumulatori se mnogo zagrevaju. Ne počinjati
sa radom odmah nakon punjenja sačekati da se akumulator ohladi do
nivoa temperature prostora. To štiti od oštećenja akumulatora.
SIGNALIZACIJA STANJA NAPUNJENOSTI AKUMULATORA
Akumulator poseduje signalizaciju stanja napunjenosti akumulatora (3
LED diode) (16). Kako bi se proverilo stanje napunjenosti akumulatora
potrebno je pritisnuti taster za signalizaciju napunjenosti akumulatora
(15) (slika C). Ukoliko svetle sve diode, nivo napunjenosti akumulatora
je visok. Ukoliko svetle 2 diode, akumulator je delimično napunjen.
Ukoliko svetli samo 1 dioda, to znači da je akumulator ispražnjen i da je
neophodno da se on napuni.
KOČNICA VRETENA
Elektrouređaj poseduje elektronsku kočnicu koja zaustavlja vreteno
odmah nakon otpuštanja pritiska sa tastera startera (10). Kočnica
obezbeđuje precizno uvrtanje, ne dozvoljavajući da dođe do slobodnog
obrtanja vretena nakon isključivanja.
UKLJUČIVANJE / ISKLJUČIVANJE
Uključivanje - pritisnuti taster startera (10).
Isključivanje - otpustiti pritisak sa tastera startera (10).
Svako pritiskanje tastera startera (10) dovodi do svetljenja diode (LED)
(7) koja osvetljava mesto rada.
REGULACIJA BRZINE OBRTAJA
Brzina obrtaja može da se podesi tokom rada, povećavajući ili
smanjujući pritisak na tasteru startera (10). Podešavanje brzine
omogućava slobodan start, to prilikom uvijanja i odvijanja pomaže pri
uspostavljanju kontrole rada.
55
