Neatbilstoša lādēšana vai lādēšana temperatūrā, kas pārsniedz noteiktu
robežu, var bojāt akumulatoru un palielināt ugunsgrēka risku.
LĀDĒTĀJA REMONTS
• Nedrīkst remontēt bojātu lādētāju. Remontdarbus drīkst veikt tikai
ražotājs vai autorizētais servisa centrs.
• Nogādāt nolietotu lādētāju punktā, kas nodarbojas ar šāda tipa
atkritumu utilizāciju.
UZMANĪBU! Ierīce ir paredzēta izmantošanai iekštelpās.
Neskatoties uz drošu ierīces konstrukciju, kā arī drošības līdzekļu
izmantošanu, vienmēr pastāv neliels risks gūt ievainojumus darba
laikā.
Li-Ion akumulatori var iztecēt, aizdegties vai uzsprāgt, ja tiks
uzsildīti līdz augstai temperatūrai vai ja notiks īssavienojums.
Nedrīkst uzglabāt akumulatorus automašīnā karstās un saulainās
dienās. Nedrīkst atvērt akumulatoru. Li-Ion akumulatori satur
elektroniskus aizsargelementus, kas bojājumu gadījumā var radīt
akumulatora aizdegšanos vai uzsprāgšanu.

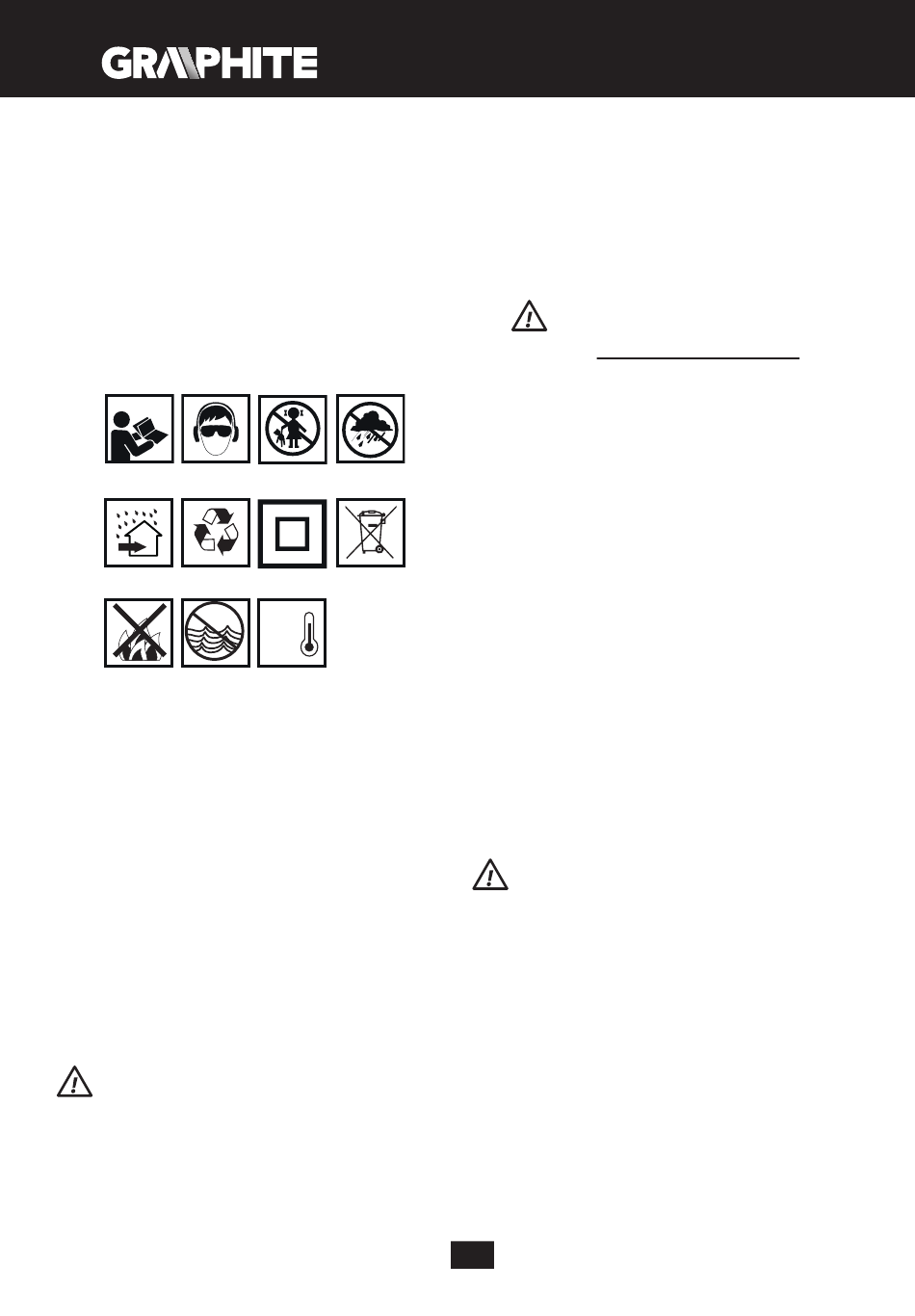

Izmantoto piktogrammu skaidrojums
1 2
5 6
Max.
50°C
9 10
Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un
1.
drošības noteikumus
Lietot aizsargbrilles un dzirdes aizsargus
2.
Nepielaist bērnus pie ierīces
3.
Sargāt no lietus
4.
Izmantot iekštelpās, sargāt no ūdens un mitruma
5.
Otrreizēja izejvielu pārstrāde
6.
Otrā aizsardzības klase
7.
Atkritumu dalītā vākšana
8.
Nemest ugunī
9.
Rada riskus ūdens videi
10.
Nepieļaut uzsilšanu virs 50°C
11.
UZBŪVE UN PIELIETOJUMS
Triecienskrūvsgriezis ir elektroierīce ar akumulatora barošanu. Piedziņa
veikta ar bezkolektora līdzstrāvas dzinēju ar planetāro pārnesumu.
Triecienskrūvsgriezis ir paredzēts skrūvju ieskrūvēšanai koksnē, metālā
un plastmasā. Elektroierīce ir plaši izmantojama kā pašvītņotājskrūvju
ieskrūvēšanai – augsta ātruma dēļ, tā arī koksnei paredzēto skrūvju
ieskrūvēšanai – augsta griezes momenta dēļ. Elektroierīci var veiksmīgi
izmantot augstumā un grūti sasniedzamas vietās. Mehānisms, kas
atbilst par augstu griezes momentu, nodrošina to ar īslaicīgiem
tangenciāliem triecieniem, līdz ar to instrumenta iedarbība uz operatora
rokām skrūvēšanas laikā ir neliela.
Nedrīkst izmantot elektroierīci neatbilstoši tai paredzētam
izmantošanas mērķim
GRAFISKĀS DAĻAS APRAKSTS
Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kas ir
minēti dotās instrukcijas grafiskajā daļā.
Darbinstrumenta ietvere
1.
Darbinstrumenta ietveres stiprinošā uzmava
2.
Korpuss
3.
Griešanās virziena pārslēdzējs
4.
Rokturis
5.
Āķis
6.
3 4
7 8
11
Apgaismojums
7.
Pārnesumu pārslēdzējs
8.
Pārnesumu indikācija
9.
Slēdzis
10.
Akumulatora stiprinājuma poga
11.
Akumulators
12.
Lādētājs
13.
Gaismas diodes
14.
Akumulatora uzlādes stāvokļa indikācijas poga
15.
Akumulatora uzlādes stāvokļa indikators (gaismas diodes)
16.
* Izstrādājums var nedaudz atšķirties no attēlā redzamā.
SIMBOLU APRAKSTS
BRĪDINĀJUMS
SAGATAVOŠANĀS DARBAM
AKUMULATORA IZŅEMŠANA/IELIKŠANA
• Griezes virziena pārslēdzēju (4) pārslēgt vidējā stāvoklī.
• Nospiest akumulatora stiprinājuma pogu (11) un izņemt akumulatoru
(12) (A att.).
• Ielikt uzlādēto akumulatoru (12) stiprinājumā rokturī, līdz tiks
sadzirdēts akumulatora stiprinājuma pogas (11) klikšķis.
AKUMULATORA LĀDĒŠANA
Elektroierīce tiek piegādāta
Akumulatoru var lādēt apstākļos, kad vides temperatūra ir 4°C - 40°C
ietvaros. Jauns akumulators vai akumulators, kas nebija ilgstoši
izmantots, sasniegs pilnu barošanas spēju aptuveni pēc 3-5 uzlādēšanas
un izlādēšanas cikliem.
• Izņemt akumulatoru (12) no elektroierīces (A att.).
• Ieslēgt lādētāju maiņstrāvas tīkla ligzdā (230 V AC).
• Ielikt akumulatoru (12) lādētājā (13) (B att.). Pārbaudīt, vai akumulators
ir pareizi ielikts (ievietots līdz galam).
Pēc lādētāja pieslēgšanas maiņstrāvas tīkla ligzdai (230 V AC), lādētāja
gaismas diode (14) sāk degt zaļā krāsā, kas norāda uz sprieguma
esamību.
Pēc akumulatora (12) ievietošanas, lādētāja (13), lādētāja gaismas diode
(14) sāk degt sarkanā krāsā, kas norāda uz akumulatora uzlādes procesa
uzsākšanu.
Vienlaicīgi, uzlādes stāvokļa indikācijas diodes (16) sāk mirgot zaļā krasā
dažādos režīmos (skat. aprakstu zemāk).
• Mirgo visas diodes – norāda uz akumulatora iztukšojumu un
uzlādēšanas nepieciešamību.
• Mirgo 2 diodes – norāda uz akumulatora daļēju uzlādi.
• Mirgo 1 diode – norāda uz augstu akumulatora uzlādes līmeni.
Pēc akumulatora uzlādes, lādētāja gaismas diode (14) degs zaļā krasā,
bet visas akumulatora uzlādes stāvokļa diodes (16) degs nepārtraukti.
Pēc neilga laika (apm. 15 s) akumulatora uzlādes stāvokļa diodes (16)
nodzisīs.
Nedrīkst lādēt akumulatoru ilgāk par 8 stundām. Pārsniedzot šo
laiku, var tikt bojāti akumulatora elementi. Lādētājs neizslēgsies
pēc pilnas akumulatora uzlādes.
degt. Akumulatora uzlādes stāvokļa indikācijas diodes nodzisīs pēc
kāda laika. Atslēgt barošanu pirms akumulatora izņemšanas no
lādētāja ligzdas. Izvairīties no secīgām īsām uzlādēm. Nav jāuzlādē
akumulatori pēc ierīces īsā izmantošanas laika. Ievērojams laika
samazinājums starp uzlādes reizēm norāda uz to, ka akumulators ir
izlietots un tas ir jānomaina.
Uzlādes laikā akumulators sasilst. Neveiciet darbu uzreiz pēc uzlādes
– uzgaidiet, kamēr akumulators sasniegs istabas temperatūru. Tas
palīdzes novērst akumulatora bojājumu.
AKUMULATORA UZLĀDES STĀVOKĻA INDIKĀCIJA
Akumulators ir aprīkots ar uzlādes stāvokļa indikatoru (3 gaismas
diodes) (16). Lai pārbaudītu akumulatora uzlādes stāvokļi ir jānospiež
akumulatora uzlādes stāvokļa indikācijas poga (15) (C att.). Visu diožu
degšana norāda uz augstu akumulatora uzlādēs līmeni. 2 diožu degšana
norāda uz daļēju izlādi. Tikai 1 diodes degšana norāda uz akumulatora
iztukšojumu un nepieciešamību to uzlādēt.
DARBVĀRPSTAS BREMZES
Triecienskrūvgriezim ir elektroniskās bremzes, kas momentāni aptur
darbvārpstu, kad tiek samazināts spiediens uz slēdža pogu (10).
Bremzes nodrošina ieskrūvēšanas precizitāti, nepieļaujot darbvārpstas
brīvo griešanos pēc izslēgšanas.
