Ettevalmistus Tööks; Aku Laadimine - Graphite 58G024 Bersetzung Der Originalbetriebsanleitung

• Kui te laadijat ei kasuta, lülitage see vooluvõrgust välja.
• Järgige kõiki aku laadimise juhiseid. Ärge laadige akut
temperatuuril, mis jääb
nominaaltabelis esitatud
nõuetele mittevastav laadimine või laadimine väljaspool määratletud
temperatuurivahemikku võib kahjustada akut ja tekitada tuleohtu.
LAADIJA REMONTIMINE
• Kahjustatud laadijaid ei tohi ise remontida. Laadijat tohib
remontida vaid tootja või kvalifitseeritud hooldustöökoda.
• Kasutatud laadija viige kogumispunkti, mis tegeleb seda tüüpi
ohtlike jäätmete käitlemisega.
TÄHELEPANU! Seade on mõeldud kasutamiseks siseruumides.
Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel,
turvavahendite ja lisakaitsevahendite kasutamisele, on seadmega
töötamise ajal alati olemas kehavigastuste oht.
Liitium-ioonakud võivad lekkima hakata, süttida ja plahvatada, kui
sattuvad liiga kõrge temperatuuri kätte või saavad mehhaanilisi
vigastusi. Ärge jätke akusid palaval või päikeselisel päeval autosse.
Ärge püüdke akut avada. Liitium-ioonakud sisaldavad turvaseadet,
mille vigastamine võib viia aku süttimise või plahvatamiseni.

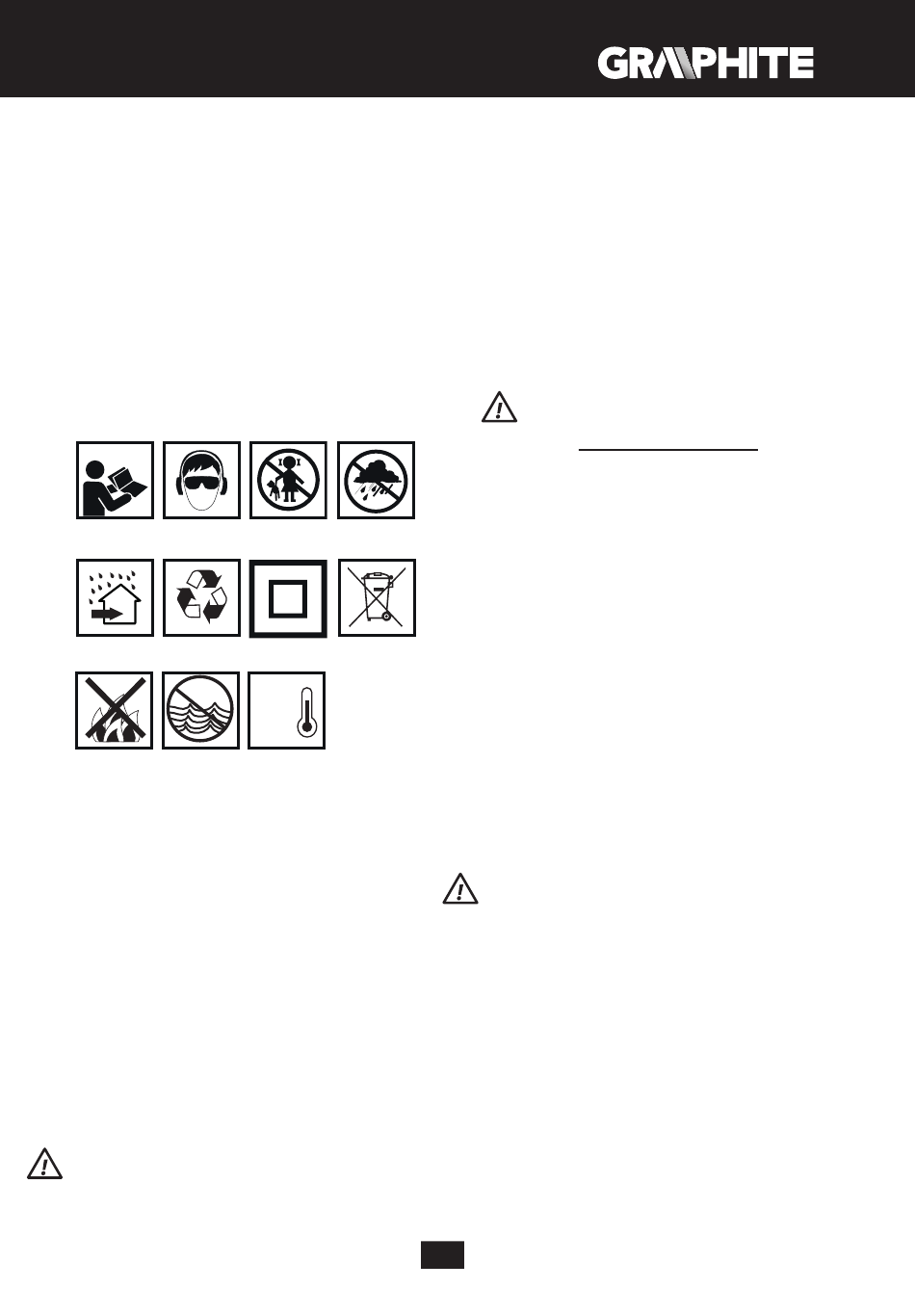

Kasutatud piktogrammide selgitused.
1 2
5 6
9 10
Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja
1.
ohutusjuhiseid!
Kasutage kaitseprille ja kõrvaklappe.
2.
Ärge lubage lapsi seadme lähedusse.
3.
Kaitske seadet vihma eest.
4.
Kasutage seadet siseruumides, kaitske seda vihma ja niiskuse eest.
5.
Ringlussevõtt
6.
Teine kaitseklass
7.
Kogumine liigiti
8.
Ärge visake akuelemente tulle.
9.
Ohustab veekeskkonda.
10.
Mitte lasta kuumeneda üle 50 °C.
11.
EHITUS JA OTSTARVE
Löökkruvikeeraja on akutoitega elektriseade. Seade saab toite
alalisvoolu harjadeta mootor,
Löökkruvikeeraja on mõeldud kruvide keeramiseks puitu, metalli, plasti
ja nende väljakeeramiseks. Tänu suure kiiruse kasutamise võimalusele
sobib seade isepuurivate kruvide paigaldamiseks ja tänu kõrgele
pöördemomendile pikkade kruvide keeramiseks puitu. Seadet saab
edukalt kasutata kõrgustes ja raskesti ligipääsetavates kohtades. Kõrge
pöördemomendi eest vastutav mehhanism tekitab pöördemomendi
hetkelise perifeerse löögina ja nii on seadme mõju sellega töötaja kätele
väike.
Keelatud on kasutada elektritööriista vastuolus selle määratud
otstarbega.
JOONISTE SELGITUS
Alltoodud numeratsioon vastab käesoleva juhendi joonistel kujutatud
seadme elementide numeratsioonile.
väljapoole kasutusjuhendi
temperatuurivahemikku.
Aku
3 4
7 8
Max.
50°C
11
millel on planetaarülekanne.
Töötarviku padrun
1.
Töötarviku padruni kinnitushülss
2.
Korpus
3.
Pöörlemissuuna ümberlüliti
4.
Käepide
5.
Käepide
6.
Valgusti
7.
Käikude ümberlüliti nupp
8.
Käikude näidik
9.
Töölüliti
10.
Aku kinnitusnupp
11.
Aku
12.
Laadija
13.
LED-dioodid
14.
Aku laetuse taseme signaalnupp
15.
Aku laetuse taseme signaal (LED-dioodid).
16.
* Võib esineda erinevusi joonise ja toote enda vahel.
GRAAFILISTE TÄHISTE SELGITUS
ETTEVAATUST
ETTEVALMISTUS TÖÖKS
AKU EEMALDAMINE / PAIGALDAMINE
• Reguleerige pöörlemissuuna ümberlüliti (4) keskmisesse asendisse.
• Vajutage aku kinnitusnupud (11) alla ja tõmmake aku (12) välja
(joonis A).
• Asetage laetud aku (12) käepidemisse ja lükake kuni kuulete aku
kinnitusnuppu (11) klõpsatust.

AKU LAADIMINE

Seadet müüakse osaliselt laetud akuga. Aku laadimine peaks toimuma
väliskeskkonna temperatuuril 4–40
kaua kasutatud, saavutab täieliku toitevõime pärast 3–5 laadimis- ja
tühjenemistsüklit.
• Eemaldage aku (12) seadmest (joonis A).
• Lülitage laadija vooluvõrgu (230 V AC) pesasse.
• Asetage aku (12) laadijasse (13) (joonis B). Veenduge, et aku asetuks
kindlalt kohal (oleks lõpuni sisse lükatud).
Pärast laadija ühendamist toitevõrgu pesasse (230 V AC) süttib laadijal
roheline diood (14), mis annab märku, et toide on järgi ühendatud.
Pärast aku paigutamist (12) laadijasse (13) süttib laadijal punane diood
(14), mis annab märku, et aku laadimise protsess kestab.
Samal ajal põlevad eri režiimidel vilkuvad rohelised aku laetuse taseme
dioodid (16) (vaata kirjeldust allpool).
• Kõik dioodid põlevad vilkuvalt – aku on tühi ja vajab laadimist.
• Kaks dioodi põlevad vilkuvalt – aku on osaliselt tühi.
• Üks diood põleb vilkuvalt – aku laetuse tase on kõrge.
Kui aku on täis laetud süttib laadijal olev diood (14) roheliselt ja kõik aku
laetuse taseme dioodid (16) põlevad püsivalt. Teatud aja järel (u 15 s)
aku laetuse taseme dioodid (16) kustuvad.
Ärge laadige akut kauem kui 8 tundi. Selle aja ületamine võib
põhjustada aku elementide kahjustusi. Laadija ei lülitu pärast
seda, kui aku on täis laetud, automaatselt välja. Roheline diood
laadijal põleb edasi. Aku laetuse taseme dioodid kustuvad teatud
aja möödudes. Enne aku laadijast eemaldamist lülitage laadija
vooluvõrgust välja. Vältige järjestikusi lühiajalisi laadimisi. Ärge
pange akut pärast seadme lühiajalist kasutamist uuesti laadima.
Ajavahemiku oluline lühenemine kahe laadimise vahel annab märku
sellest, et aku on kulunud ja see tuleb välja vahetada.
Laadimise käigus akud soojenevad. Ärge alustage tööd kohe pärast
laadimist, vaid oodake, et aku jahtuks toatemperatuurini. See kaitseb
akut kahjustumise eest.
AKU LAETUSE TASEME NÄIDIK
Aku on varustatud aku laetuse taseme näidikuga (3 LED-dioodi) (16).
Aku laetuse taseme kontrollimiseks vajutage alla aku laetuse taseme
signaalnupp (15) (joonis C). Kõigi dioodide süttimine näitab, et aku on
täis. Kahe dioodi süttimine näitab, et aku on pooltühi. Ainult ühe dioodi
süttimine näitab, et aku on tühi ja vajab laadimist.
SPINDLI PIDUR
Seade on varustatud elektroonilise piduriga, mis peatab spindli koheselt
pärast töölüliti (10) vabastamist. Pidur ei lase spindlil pärast seadme
väljalülitamist vabalt pöörelda, mis tagab kruvide keeramise täpsuse.
