AKKUS REPARIEREN:
• Beschädigte Akkus dürfen nicht repariert werden. Mit der
Reparatur des Akkus nur den Hersteller oder eine autorisierte Servicestelle
beauftragen.
• Den verbrauchten Akkumulator an eine geeignete Stelle
bringen, die sich mit der Entsorgung von Gefahrstoffen befasst.
SICHERHEITSHINWEISE IN BEZUG AUF DAS LADEGERÄT
• Lassen Sie keine Feuchtigkeit bzw. kein Wasser auf das Ladegerät
einwirken. Das Eindringen von Wasser ins Ladegerät erhöht das Risiko
eines elektrischen Schlages. Das Ladegerät kann nur in trockenen
Räumen verwendet werden.
• Vor jeder Bedienungstätigkeit oder Reinigung des Ladegerätes
trennen Sie es von der Netzspannung.
• Verwenden Sie kein Ladegerät, das auf brennbaren Materialien
(z.B. Papier, Textilien) oder in der Nähe von brennbaren Stoffen
gelegt ist. Aufgrund der Erhöhung der Temperatur des Ladegeräts
während des Ladevorgangs besteht die Gefahr eines Brands.
• Vor jedem Gebrauch überprüfen Sie den Zustand des Ladegeräts,
des Kabels und des Steckers. Im Falle von Schäden — verwenden
Sie das Ladegerät nicht mehr. Versuchen Sie nicht, das Ladegerät
zu zerlegen. Lassen Sie alle Instandsetzungen durch eine autorisierte
Kundendienstwerkstatt ausführen. Eine unsachgemäß durchgeführte
Montage des Ladegeräts kann zu einem Stromschlag oder Brand führen.
• Kinder und körperlich, seelisch oder geistig behinderte Personen
und anderen Personen, deren Erfahrung oder Wissen nicht
ausreichend ist, um das Ladegerät unter Einhaltung von allen
Sicherheitsbestimmungen zu bedienen, sollten das Ladegerät ohne
Aufsicht einer verantwortlichen Person nicht bedienen. Anderenfalls
besteht die Gefahr, dass das Gerät nicht sachgemäß bedient wird und
es in Folge dessen zu Verletzungen kommen kann.
• Ziehen Sie stets den Netzstecker aus der Steckdose, wenn das
Ladegerät nicht im Gebrauch ist.
• Sämtliche Ladeanweisungen
Temperaturen, die über den in der Nennwert-Tabelle in der
Anweisung genannten Bereich hinausgehen, nicht laden.
Das nicht geeignete Laden oder die Temperaturen außerhalb des
angegebenen Bereichs können den Akku beschädigen und die
Feuergefahr erhöhen.
LADEGERÄT REPARIEREN
• Beschädigtes Ladegerät darf nicht repariert werden. Mit der
Reparatur des Ladegerätes nur den Hersteller oder eine autorisierte
Servicestelle beauftragen.
• Das verbrauchte Ladegerät an eine geeignete Stelle bringen, die
sich mit der Entsorgung derartiger Abfälle befasst.
ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen bestimmt.
Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen und
zusätzliche Schutzeinrichtungen eingesetzt werden, besteht stets
das Restrisiko einer Verletzung beim Betrieb der Vorrichtung.
Die Lithium-Ionen-Akkus können herausfließen, sich entzünden
oder explodieren, falls sie auf hohe Temperaturen erhitzt werden
bez. falls es zu einem Kurzschluss kommt. Die Akkus dürfen
deswegen an heißen und sonnigen Tagen im Auto nicht aufbewahrt
werden. Der Akku darf nicht geöffnet werden. Die Lithium-Ionen-
Akkus enthalten elektronische Sicherungseinrichtungen, deren
Beschädigung das Entflammen oder die Explosion des Akkus
verursachen kann.

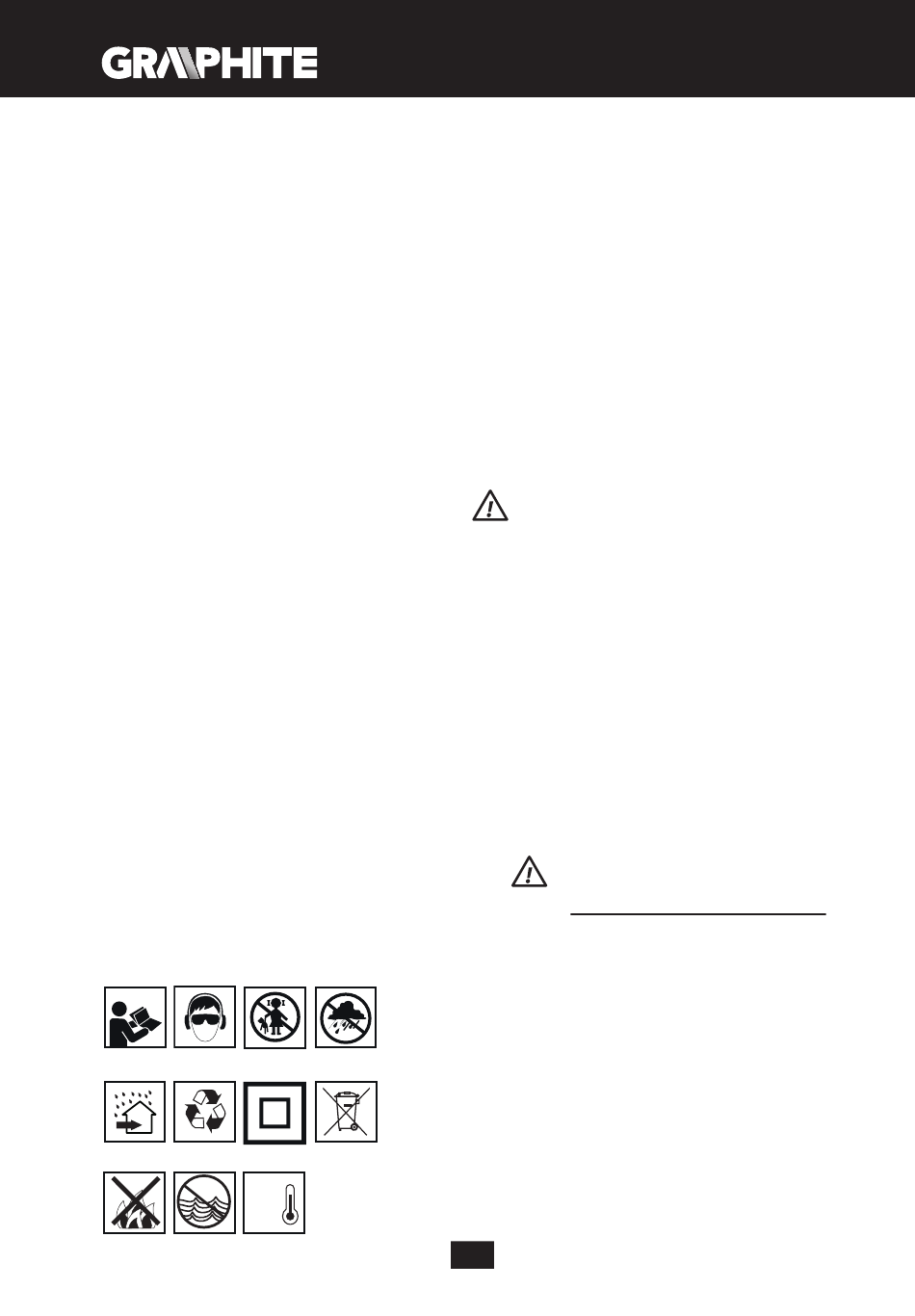

Erläuterung zu den eingesetzten Piktogrammen
1 2
5 6
Max.
50°C
9 10 11
einhalten. Den Akku
3 4
7 8
Die Betriebsanleitung durchlesen und die darin enthaltenen
1.
Warnhinweise und Sicherheitshinweise beachten!
Schutzbrille und Gehörschutz tragen.
2.
Das Gerät von Kindern fernhalten.
3.
Das Gerät vor Regen schützen.
4.
In Räumen betreiben. Vor Feuchte und Wasser schützen.
5.
Recycling.
6.
Zweite Schutzklasse.
7.
Getrennt sammeln.
8.
Akkuzellen nicht ins Feuer legen.
9.
Gefährlich für die aquatische Umwelt.
10.
Nicht über 50 °C erhitzen lassen.
11.
AUFBAU UND BESTIMMUNG
Der Schlagschrauber ist ein akkubetriebenes Elektrowerkzeug. Das
gerät wird mit einem Bürstenloser Motor mit einem Planetengetriebe
angetrieben. Der Schlagschrauber ist zum Ein- und Herausdrehen
von den im Holz, Metall, Kunststoff bestimmt. Das Gerät wird bei
der Montage von selbstbohrenden Schrauben wegen seiner hohen
Drehzahl und bei längeren Holzschrauben wegen des großen
Drehmoments oft eingesetzt. Das Gerät kann auf Höhen und in
engen Räumen erfolgreich eingesetzt werden. Der für das hohe
Drehmoment verantwortliche Mechanismus erzeugt das Drehmoment
als momentanen Umfangsschlag und die Auswirkungen des Gerätes
auf die Hände des Bedieners während der Verschraubung sind gering.
Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs ist
nicht zugelassen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente des
Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
Werkzeugaufnahme
1.
Spannhülse der Werkzeugaufnahme
2.
bei
Gehäuse
3.
Drehrichtungsumschalter
4.
Handgriff
5.
Aufnahme
6.
Beleuchtung
7.
Gangschaltknopf
8.
Gangsignalisierung
9.
Hauptschalter
10.
Akku-Spannknopf
11.
Akku
12.
Ladegerät
13.
LED-Dioden
14.
Taste der Akku-Ladezustandsanzeige
15.
Akku-Ladezustandsanzeige (LED-Diode)
16.
*Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten
BESCHREIBUNG DER VERWENDETEN GRAPHISCHEN ZEICHEN
WARNUNG

VORBEREITUNG AUF DEN EINSATZ

AKKU HERAUSNEHMEN / EINLEGEN
• Den Drehrichtungsumschalter (4) in die Mittelstellung bringen.
• Der Akku-Befestigungsknopf (11) drücken und den Akku (12)
herausnehmen (Abb. A).
•
Den aufgeladenen Akku (12) in die Aufnahme im Handgriff bis
zu einem hörbaren Einrasten des Akku-Befestigungsknopfs (11)
einschieben.
AKKU LADEN
Das Gerät wird mit dem Akkumulator im teilweise aufgeladenen
Zustand geliefert. Die optimalen Umgebungstemperaturen zum
Laden des Akkus liegen zwischen 4 – 40
Akku, der eine längere Zeit nicht im Gebrauch war, wird seine volle
Versorgungsleistung nach ca. 3-5 Auf- und Entladungszyklen erreichen.
• Den Akku (12) vom Gerät (Abb. A) herausnehmen.
• Das Ladegerät an die Netzsteckdose (230 V AC) anschließen.
• Den Akku (12) ins Ladegerät (13) (Abb. B) einlegen. Prüfen Sie den
Akku auf richtigen Sitz (eingeschoben bis zum Anschlag).
Nach dem Anschließen des Ladegerätes an die Netzsteckdose (230 V
AC) leuchtet die grüne Diode (14) am Ladegerät auf und signalisiert
damit, dass die Spannung anliegt.
12
C. Ein neuer Akku oder ein
