Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć,
jeśli zostaną nagrzane do wysokich temperatur lub zwarte. Nie
należy ich przechowywać w samochodzie podczas upalnych i
słonecznych dni. Nie należy otwierać akumulatora. Akumulatory
Li-Ion zawierają elektroniczne urządzenia zabezpieczające, które,
jeśli zostaną uszkodzone, mogą spowodować, że akumulator zapali
się lub wybuchnie.

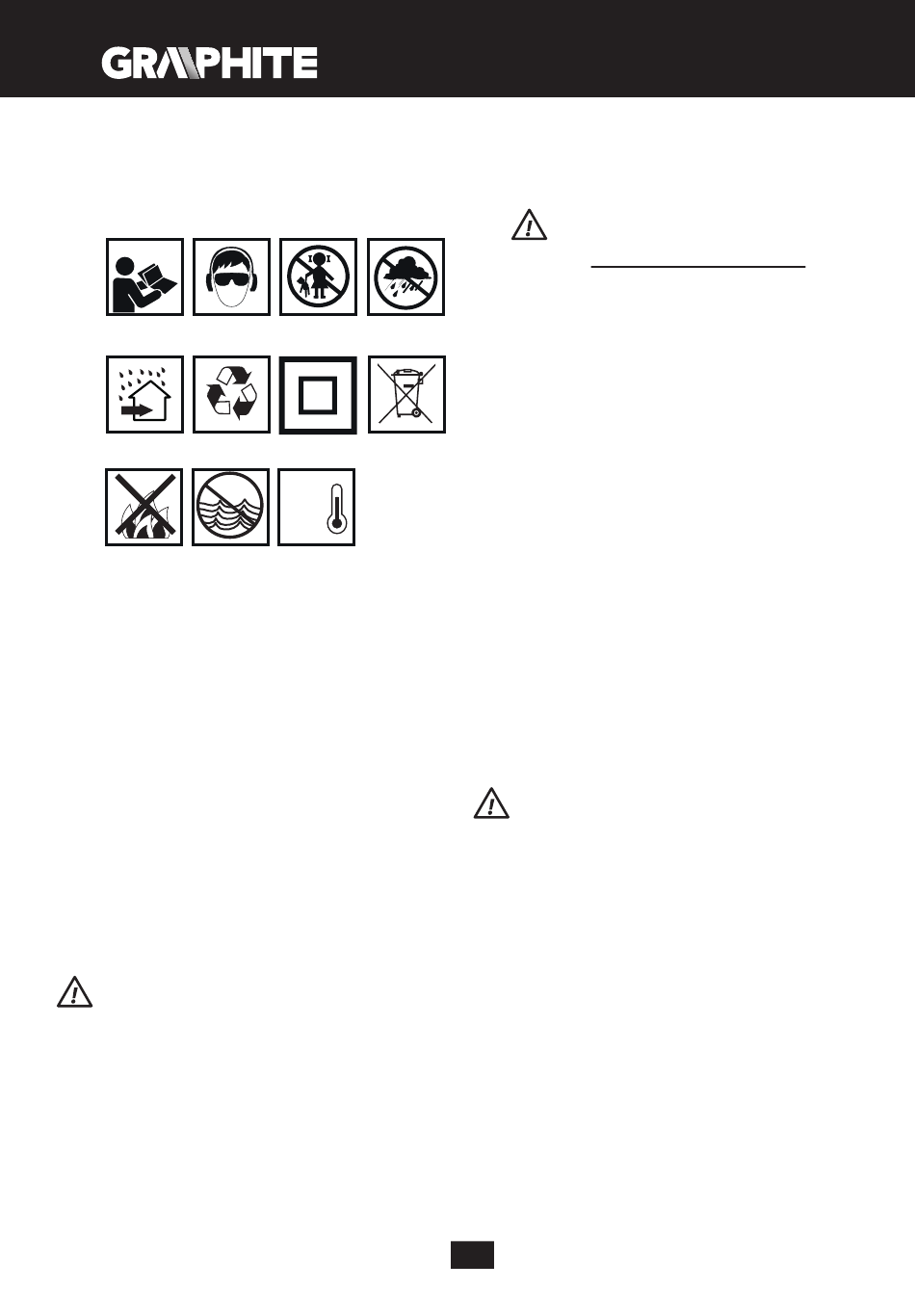

Objaśnienie zastosowanych piktogramów
1 2
5 6
9 10
Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
1.
bezpieczeństwa w niej zawartych.
Stosuj okulary ochronne i ochronniki słuchu.
2.
Nie dopuszczać dzieci do urządzenia.
3.
Chronić przed deszczem.
4.
Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
5.
Recykling.
6.
Druga klasa ochronności.
7.
Selektywne zbieranie.
8.
Nie wrzucać ogniw do ognia.
9.
Stwarzające zagrożenie dla środowiska wodnego.
10.
Nie dopuszczać do nagrzania powyżej 50°C.
11.
BUDOWA I PRZEZNACZENIE
Zakrętarka udarowa jest elektronarzędziem zasilanym z akumulatora.
Napęd stanowi silnik bezszczotkowy prądu stałego wraz z przekładnią
planetarną. Zakrętarka udarowa przeznaczona jest do wkręcania
i wykręcania wkrętów i śrub w drewnie, metalu, tworzywach
sztucznych. Urządzenie jest powszechnie użytkowane przy montażu
wkrętów samowiercących z racji oferowanej wysokiej prędkości oraz
dłuższych wkrętów do drewna z racji dużego momentu obrotowego.
Urządzenie może z być z powodzeniem używane na wysokościach
i trudnodostępnych przestrzeniach. Mechanizm odpowiedzialny za
wysoki moment obrotowy generuje go w postaci chwilowego udaru
obwodowego a oddziaływanie urządzenia na ręce operatora podczas
wkręcania jest niewielkie.
Nie wolno używać elektronarzędzia
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi
przedstawionych na stronach graficznych niniejszej instrukcji.
Uchwyt narzędziowy
1.
Tuleja mocująca uchwytu narzędziowego
2.
Korpus
3.
Przełącznik kierunku obrotów
4.
Rękojeść
5.
Uchwyt
6.
Oświetlenie
7.
Przycisk zmiany biegów
8.
Sygnalizacja biegów
9.
Włącznik
10.
Przycisk mocowania akumulatora
11.
Akumulator
12.
3 4
7 8
Max.
50°C
11
niezgodnie z jego
się do elementów urządzenia
Ładowarka
13.
Diody LED
14.
Przycisk sygnalizacji stanu naładowania akumulatora
15.
Sygnalizacja stanu naładowania akumulatora (diody LED).
16.
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
OSTRZEŻENIE

PRZYGOTOWANIE DO PRACY

WYJMOWANIE / WKŁADANIE AKUMULATORA
• Ustawić przełącznik kierunku obrotów (4) w położenie środkowe.
• Nacisnąć przycisk mocowania akumulatora (11) i wysunąć akumulator
(12) (rys. A).
• Włożyć naładowany akumulator (12) do uchwytu w rękojeści, aż do
słyszalnego zaskoczenia przycisku mocowania akumulatora (11).
ŁADOWANIE AKUMULATORA
Urządzenie jest dostarczona z akumulatorem częściowo naładowanym.
Ładowanie akumulatora należy przeprowadzać w warunkach, gdy
temperatura otoczenia wynosi 4
który przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność
do zasilania po około 3 - 5 cyklach ładowania i rozładowania.
• Wyjąć akumulator (12) z urządzenia (rys. A).
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (12) do ładowarki (13) (rys. B). Sprawdzić, czy
akumulator jest właściwie osadzony (wsunięty do końca).
Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona
dioda (14) na ładowarce, która sygnalizuje podłączenie napięcia.
Po umieszczeniu akumulatora (12) w ładowarce (13) zaświeci się
czerwona dioda (14) na ładowarce, która sygnalizuje, że trwa proces
ładowania akumulatora.
Równocześnie świecą pulsacyjnie zielone diody (16) stanu naładowania
akumulatora w różnym układzie (patrz opis poniżej).
• Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie
akumulatora i konieczność jego naładowania.
• Świecenie pulsacyjne 2 diod - sygnalizuje częściowe rozładowanie.
• Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom
naładowania akumulatora.
Po naładowaniu akumulatora dioda (14) na ładowarce świeci na
zielono, a wszystkie diody stanu naładowania akumulatora (16) świecą
światłem ciągłym. Po pewnym czasie (ok. 15s) diody stanu naładowania
akumulatora (16) gasną.
Akumulator nie powinien być ładowany dłużej niż 8 godzin.
Przekroczenie tego czasu może spowodować uszkodzenie
ogniw akumulatora. Ładowarka nie wyłączy się automatycznie,
po całkowitym naładowaniu akumulatora. Zielona dioda na
ładowarce będzie się świecić nadal. Diody stanu naładowania
akumulatora gasną po pewnym czasie. Odłączyć zasilanie przed
wyjęciem akumulatora z gniazda ładowarki. Unikać kolejno po
sobie następujących krótkich ładowań. Nie należy poddawać
akumulatorów doładowywaniu
urządzenia. Znaczny
ładowaniami świadczy o tym, że akumulator jest zużyty i powinien
zostać wymieniony.
W procesie ładowania akumulatory nagrzewają się. Nie podejmować
pracy tuż po ładowaniu - odczekać do osiągnięcia przez akumulator
temperatury pokojowej. Uchroni to przed uszkodzeniem akumulatora.
SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA
Akumulator jest wyposażony w sygnalizację stanu naładowania
akumulatora (3 diody LED) (16). Aby sprawdzić stan naładowania
akumulatora należy wcisnąć przycisk sygnalizacji stanu naładowania
akumulatora (15) (rys. C). Świecenie wszystkich diod sygnalizuje wysoki
poziom naładowania akumulatora. Świecenie 2 diod sygnalizuje
częściowe rozładowanie. Świecenie tylko 1 diody oznacza wyczerpanie
akumulatora i konieczność jego naładowania.
HAMULEC WRZECIONA
Elekronarzędzie posiada
wrzeciono natychmiast po zwolnieniu nacisku na przycisk włącznika
(10). Hamulec zapewnia precyzję wkręcania nie dopuszczając do
swobodnego obracania wrzeciona po wyłączeniu.
6
0 C - 40 0 C. Akumulator nowy lub taki,
po krótkim użytkowaniu
spadek czasu miedzy koniecznymi
hamulec elektroniczny zatrzymujący
