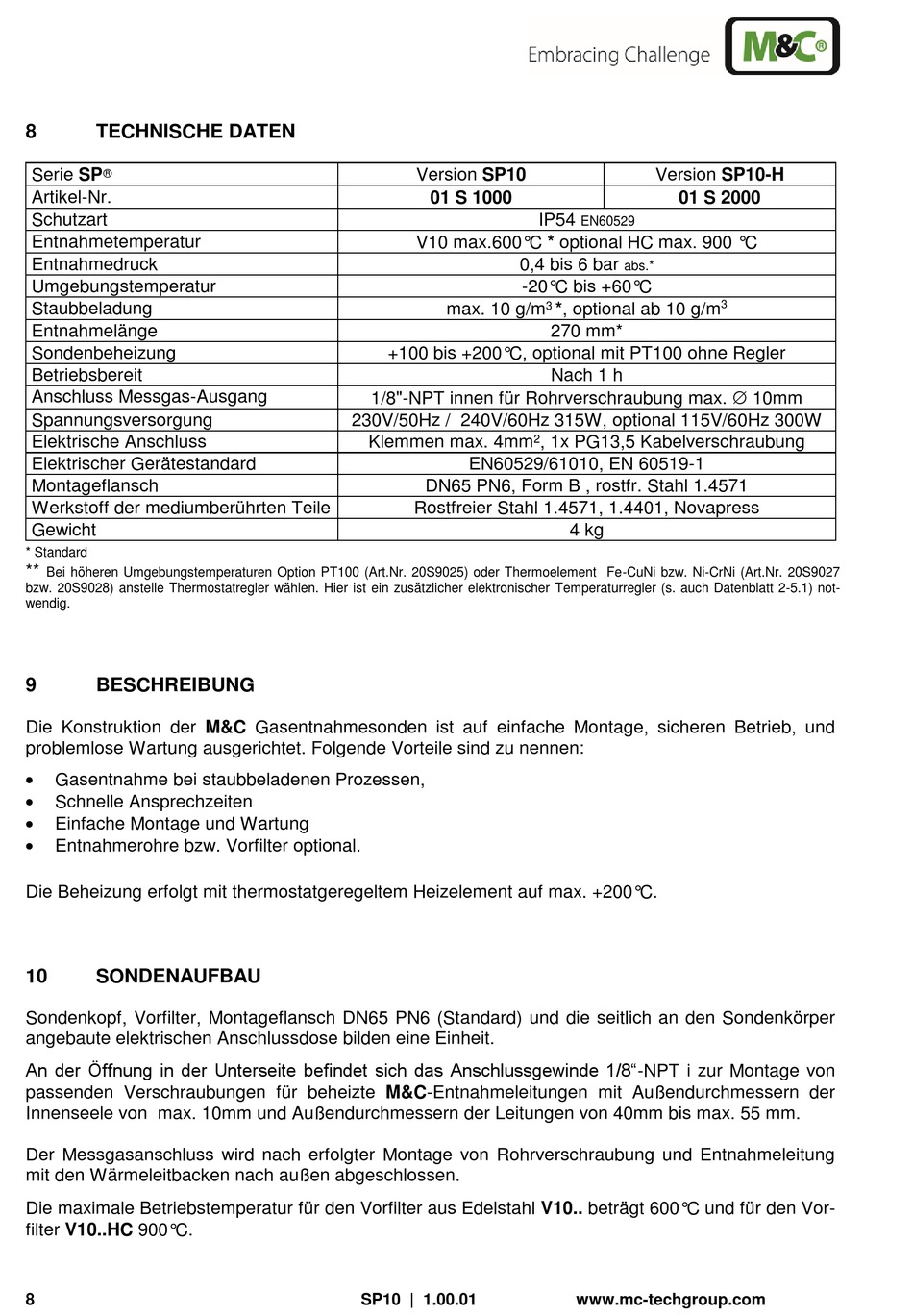

Technische Daten; Beschreibung; Sondenaufbau - M&C SP Serie Betriebsanleitung

8

TECHNISCHE DATEN

Serie SP
®
Artikel-Nr.
Schutzart
Entnahmetemperatur
Entnahmedruck
Umgebungstemperatur
Staubbeladung
Entnahmelänge
Sondenbeheizung
Betriebsbereit
Anschluss Messgas-Ausgang
Spannungsversorgung
Elektrische Anschluss
Elektrischer Gerätestandard
Montageflansch
Werkstoff der mediumberührten Teile
Gewicht
* Standard
**
Bei höheren Umgebungstemperaturen Option PT100 (Art.Nr. 20S9025) oder Thermoelement Fe-CuNi bzw. Ni-CrNi (Art.Nr. 20S9027
bzw. 20S9028) anstelle Thermostatregler wählen. Hier ist ein zusätzlicher elektronischer Temperaturregler (s. auch Datenblatt 2-5.1) not-
wendig.
9

BESCHREIBUNG

Die Konstruktion der M&C Gasentnahmesonden ist auf einfache Montage, sicheren Betrieb, und
problemlose Wartung ausgerichtet. Folgende Vorteile sind zu nennen:

Gasentnahme bei staubbeladenen Prozessen,

Schnelle Ansprechzeiten

Einfache Montage und Wartung

Entnahmerohre bzw. Vorfilter optional.
Die Beheizung erfolgt mit thermostatgeregeltem Heizelement auf max. +200°C.
10

SONDENAUFBAU

Sondenkopf, Vorfilter, Montageflansch DN65 PN6 (Standard) und die seitlich an den Sondenkörper
angebaute elektrischen Anschlussdose bilden eine Einheit.
An der Öffnung in der Unterseite befindet sich das Anschlussgewinde 1/8"-NPT i zur Montage von
passenden Verschraubungen für beheizte M&C-Entnahmeleitungen mit Außendurchmessern der
Innenseele von max. 10mm und Außendurchmessern der Leitungen von 40mm bis max. 55 mm.
Der Messgasanschluss wird nach erfolgter Montage von Rohrverschraubung und Entnahmeleitung
mit den Wärmeleitbacken nach außen abgeschlossen.
Die maximale Betriebstemperatur für den Vorfilter aus Edelstahl V10.. beträgt 600°C und für den Vor-
filter V10..HC 900°C.
8
Version SP10
01 S 1000
V10 max.600°C * optional HC max. 900 °C
0,4 bis 6 bar
-20°C bis +60°C
max. 10 g/m
+100 bis +200°C, optional mit PT100 ohne Regler
1/8"-NPT innen für Rohrverschraubung max.  10mm
230V/50Hz / 240V/60Hz 315W, optional 115V/60Hz 300W
Klemmen max. 4mm
EN60529/61010, EN 60519-1
DN65 PN6, Form B , rostfr. Stahl 1.4571
Rostfreier Stahl 1.4571, 1.4401, Novapress
SP10 | 1.00.01
Version SP10-H
01 S 2000
IP54
EN60529
abs.*
3
*, optional ab 10 g/m
270 mm*
Nach 1 h
2 , 1x PG13,5 Kabelverschraubung
4 kg
www.mc-techgroup.com
3
