Warenempfang; Abbildung 1 Abmessungen Der Sp10-H - M&C SP Serie Betriebsanleitung

Die modulare Bauweise der Sonde erlaubt die Verwendung aller M&C-Vorfilter Typ V10 und der
M&C Verlängerungsrohre Typ Vo und Vm mit 1" Gewinde. Hierdurch ist eine optimale Anpassung an
die Entnahmebedingungen gewährleistet.

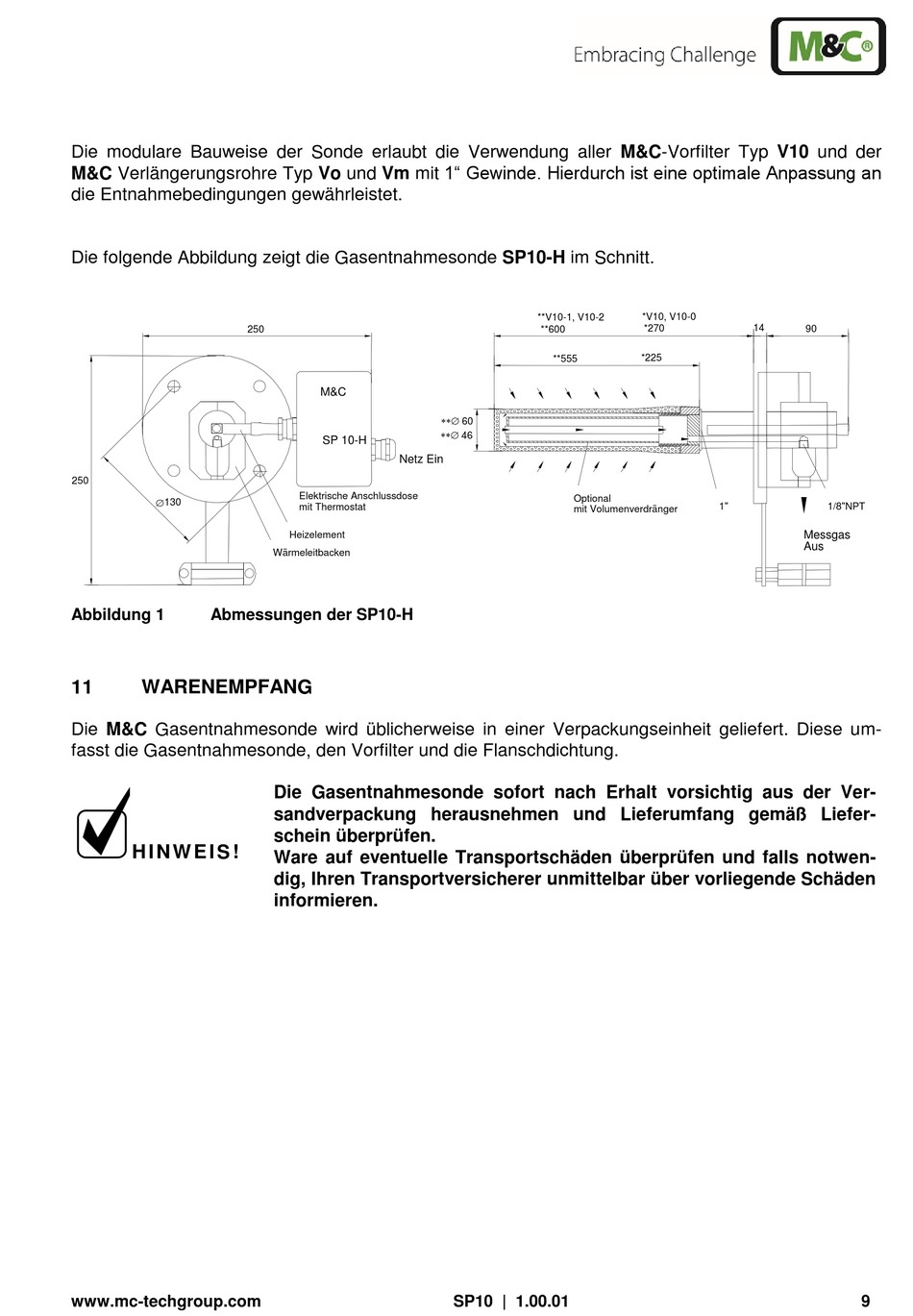

Die folgende Abbildung zeigt die Gasentnahmesonde SP10-H im Schnitt.
250
 130
Abbildung 1 Abmessungen der SP10-H
11

WARENEMPFANG

Die M&C Gasentnahmesonde wird üblicherweise in einer Verpackungseinheit geliefert. Diese um-
fasst die Gasentnahmesonde, den Vorfilter und die Flanschdichtung.
H I N W E I S !
www.mc-techgroup.com
250
M&C
SP 10-H
Netz Ein
Elektrische Anschlussdose
mit Thermostat
Heizelement
Wärmeleitbacken
Die Gasentnahmesonde sofort nach Erhalt vorsichtig aus der Ver-
sandverpackung herausnehmen und Lieferumfang gemäß Liefer-
schein überprüfen.
Ware auf eventuelle Transportschäden überprüfen und falls notwen-
dig, Ihren Transportversicherer unmittelbar über vorliegende Schäden
informieren.
**V10-1, V10-2
**600
**555
60
46
Optional
mit Volumenverdränger
SP10 | 1.00.01
*V10, V10-0
14
*270 90
*225
1"
Messgas
Aus
1/8"NPT
9
