Folgende Schritte sind auszuführen:
Sensor
315W(300W)
230V 50Hz
(115V 60Hz)

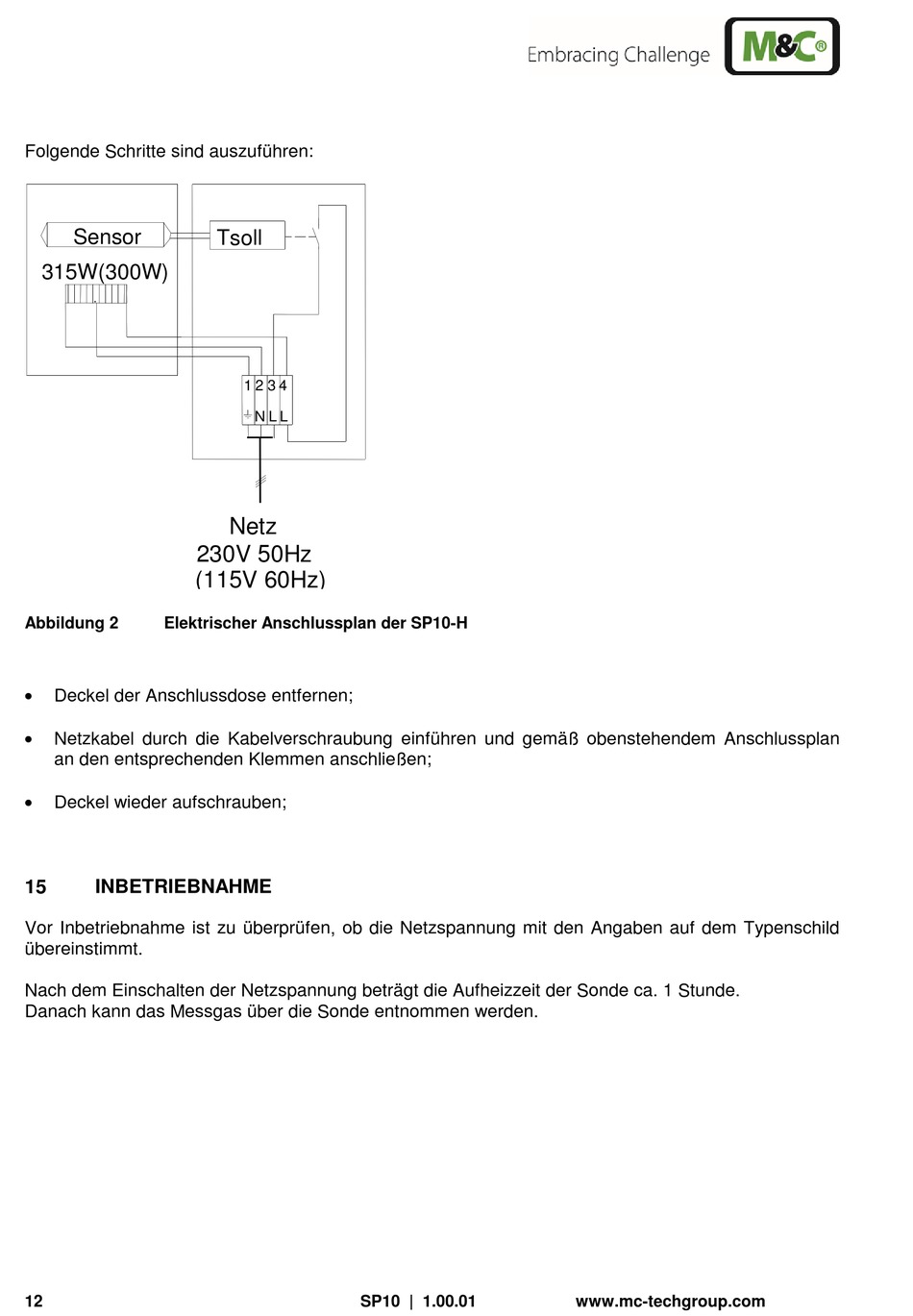

Abbildung 2 Elektrischer Anschlussplan der SP10-H

Deckel der Anschlussdose entfernen;

Netzkabel durch die Kabelverschraubung einführen und gemäß obenstehendem Anschlussplan
an den entsprechenden Klemmen anschließen;

Deckel wieder aufschrauben;
15

INBETRIEBNAHME

Vor Inbetriebnahme ist zu überprüfen, ob die Netzspannung mit den Angaben auf dem Typenschild
übereinstimmt.
Nach dem Einschalten der Netzspannung beträgt die Aufheizzeit der Sonde ca. 1 Stunde.
Danach kann das Messgas über die Sonde entnommen werden.
12
Tsoll
1 2 3 4
N L L
Netz
SP10 | 1.00.01 www.mc-techgroup.com
