Hinweis:
Für den Einsatz auf einer flachen
Oberfläche von Typ 1 und 4x IN-
DOOR Enclosure.

Position der Befestigungsklemmen

3.7 Aufbau des Gerätes
Position der Befestigungsklemmen
3.7.1
•

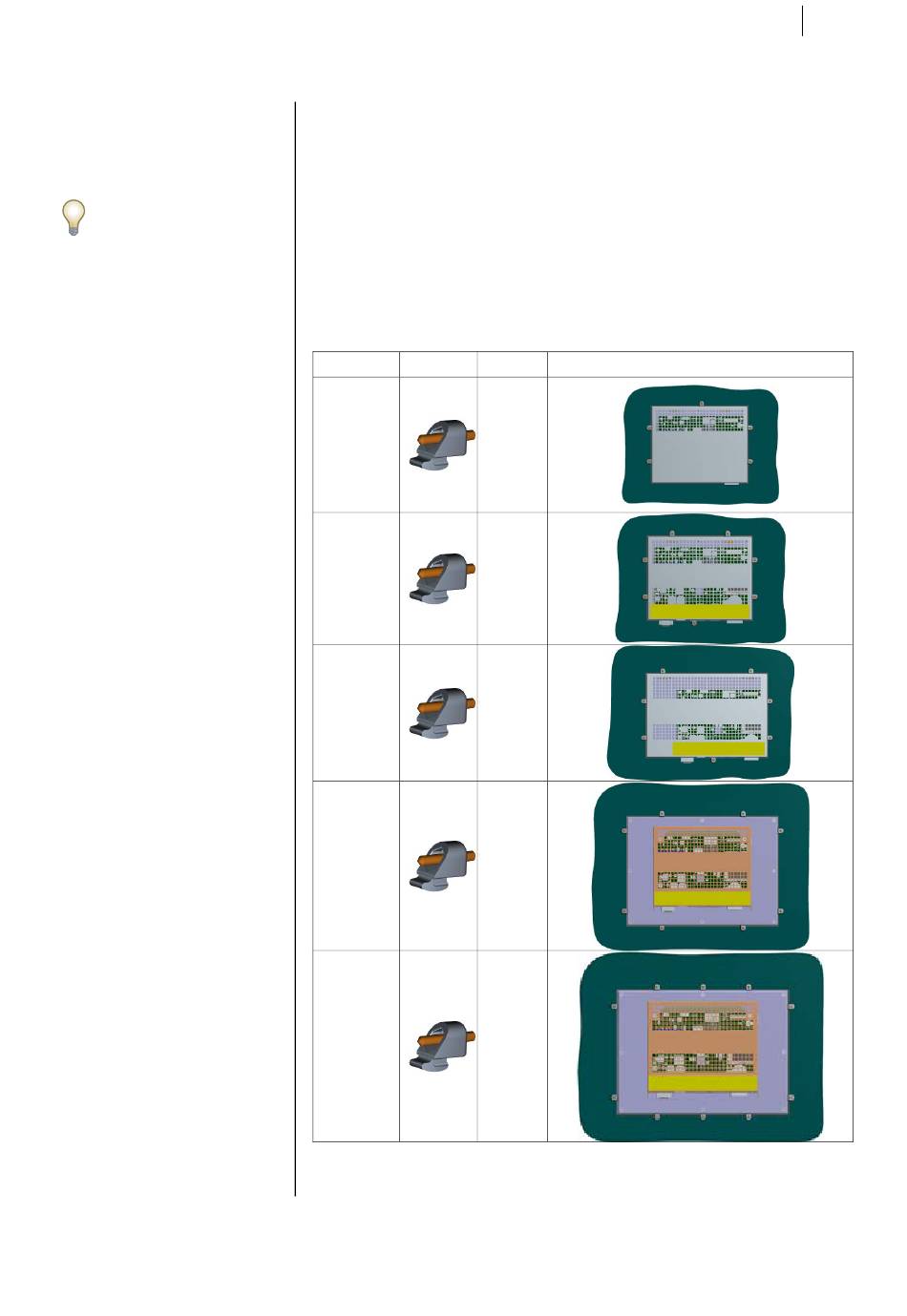

Um die angegebene Schutzart der Front für das System sicherzustellen, ist es er-
forderlich, die unten abgebildeten Positionen der Klemmen zu beachten.
•
Die nachstehende Tabelle zeigt die Anzahl und die Position der Klemmen für jede
C6 HMI Größe.
System
C6 HMI /
4.3"
C6 HMI /
5,7"
Tabelle 23
C6 HMI /
7,0"
C6 HMI /
8,4"
C6 HMI /
10,4"
Klemme Anzahl
5
7
7
8
10
Klemmenposition
