Anschluss des Konfigurationscomputers
Anschluss des Konfigurationscomputers
Achtung: Bitte übertragen Sie
das Projekt auf die MMC-
Speicherkarte oder auf die SD-Karte.
So wird der Inhalt gesichert wenn
der C6 HMI abgeschaltet ist.
Um das Projekt auf die MMC-
Speicherkarte zu übertragen, müs-
sen Sie die MMC-Speicherkarte an-
geben (wie im Beispiel der Abbil-
dung oben).
3.9.1
Vorgehensweise
Nach der Verbindung der C6 HMI und des Konfigurations PC, befolgen Sie folgende
Schritte, um das Projekt in die C6 HMI zu übertragen:
•
Starten Sie das COMBIVIS studio HMI Developing Programm.
•
Laden Sie das Projekt zum übertragen.
•

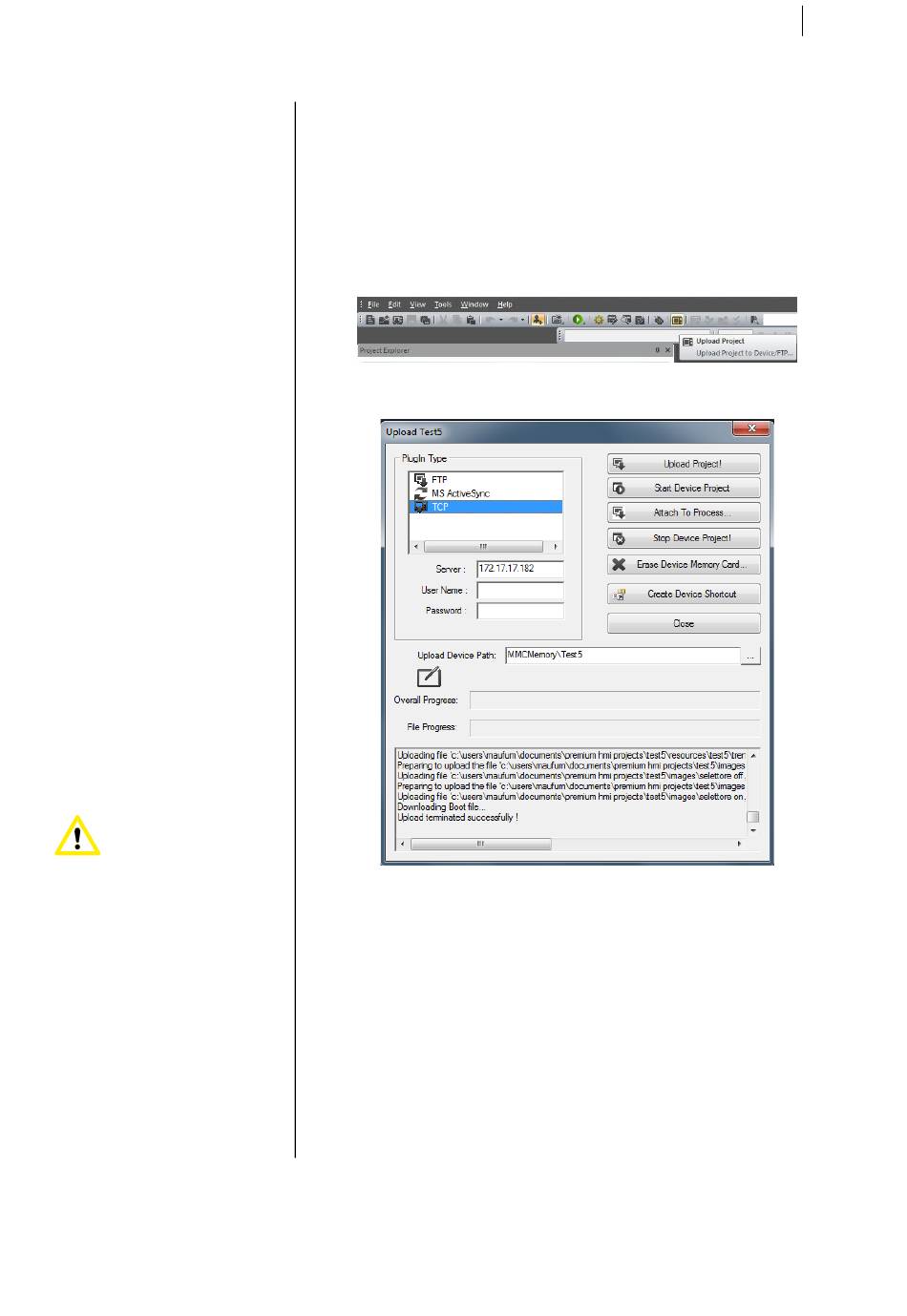

Klicken Sie auf das Transfer-Symbol (siehe Bild unten).
Bild 43
Das folgende Fenster öffnet sich:
Bild 44
•
Wählen Sie "TCP" aus der Liste links oben aus.
•
Fügen Sie die IP-Adresse ein.
•
Wählen Sie den Downloadpfad, in den das Projekt im C6 HMI gespeichert
werden soll durch "Upload Device Path".
•
Um das Projekt auf den C6 HMI zu übertragen, klicken Sie auf "Upload Pro-
ject".
Alternativ kann das Projekt als weitere Möglichkeit mit einem USB-Stick übertragen
werden.
•
Kopieren Sie den Ordner, in welchem das C6 HMI Projekt gespeichert ist,
vom Konfigurationscomputer auf den USB-Stick.
•
Stecken Sie den USB-Stick in den C6 HMI.
•
Kopieren Sie den Projekt-Ordner vom USB-Stick auf die MMC-Speicherkarte.
42
