3.9 Anschluss des Konfigurationscomputers
Sie können den Konfigurationscomputer auf verschiedene Weisen an den C6 HMI an-
schließen:
1) Durch die Verwendung eines Ethernet Cross Kabels, welches mit einem Ende
an den Konfigurationscomputer und mit dem anderen Ende an einem der
beiden Ethernet-Ports der C6 HMI verbunden wird.
2) Durch den Anschluss der C6 HMI an einen Ethernet-Schalter, an dem der
Konfigurationscomputer und die HMI C6 beide verbunden sind
3) Durch die Verbindung der C6 HMI und des Konfigurationscomputers an das
LAN-Office
Bitte beachten Sie, dass der C6 HMI mit freigegebenem DHCP-Dienst ausgestattet ist.
Das bedeutet, dass es im obigen Fall Nummer 3 ausreichend ist, die C6 HMI in LAN zu
verbinden; der DHCP-Server des LANs wird der C6 HMI automatisch eine IP-Adresse
zuweisen.
Falls kein DHCP-Server verfügbar ist, müssen Sie der C6 HMI eine statische IP-Adresse
zuweisen, die mit der IP-Adresse des Konfigurationscomputers kompatibel ist.
Beispiel: Hat der PC die IP-Adresse 172.17.17.20, müssen Sie bspw. den C6 HMI mit
der IP-Adresse 172.17.17.182 konfigurieren. Um die IP-Adresse auf der Tafel zu konfi-
gurieren:
•

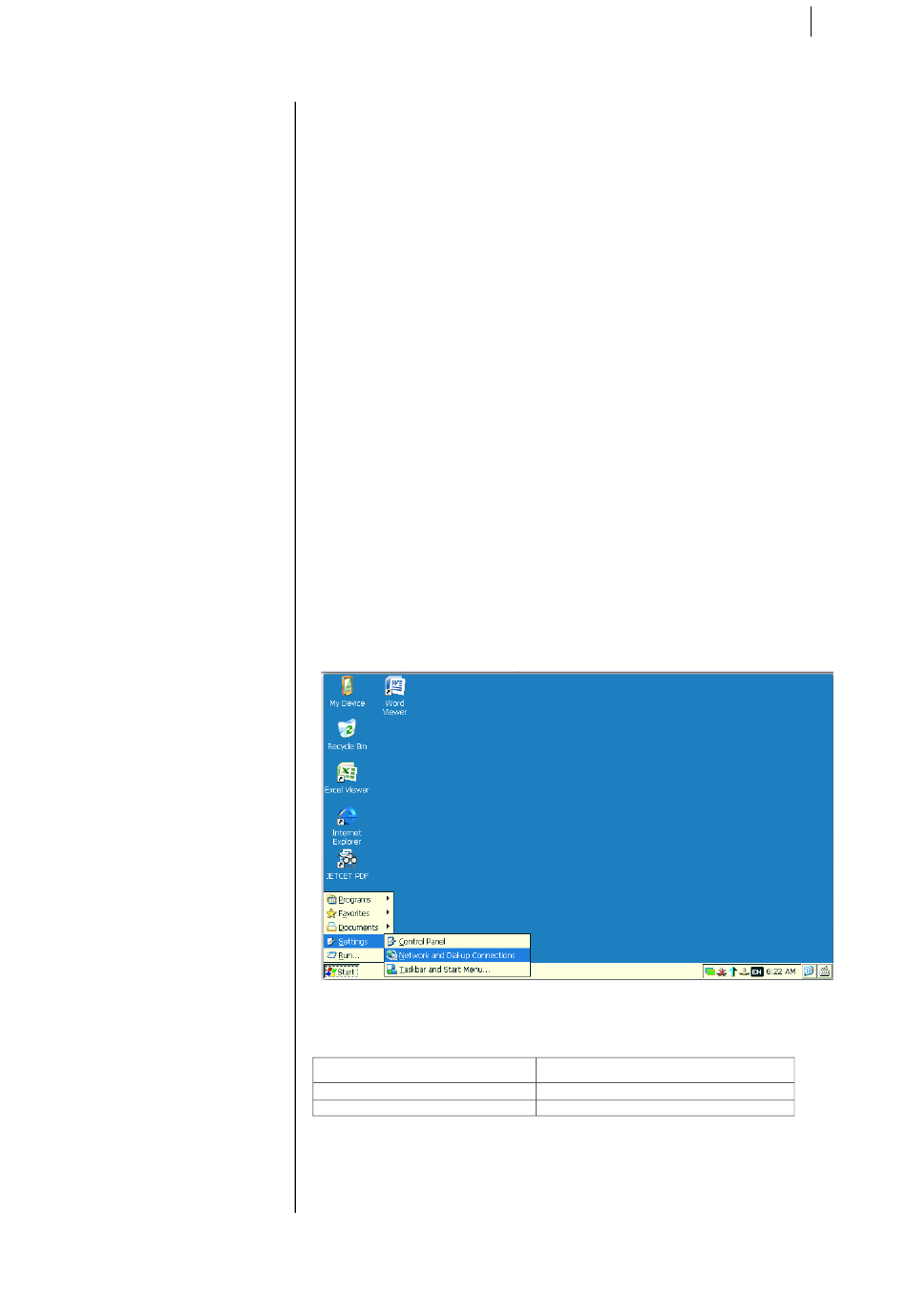

Klicken Sie auf die Start-Taste, wählen Sie "Settings" -> "Network and Dial-up
Connections"
Bild 38
Tabelle 24
•
Gemäß des Ethernet-Ports, den Sie konfigurieren möchten, wählen Sie den
zu konfigurierenden Port nach folgender Tabelle aus:
LAN-Port der C6 HMI
LAN1
LAN2
•
z.B. wenn Sie LAN1 konfigurieren müssen, Doppelklick auf "FEC1", klicken Sie
dann auf "Specify an IP address" und tragen Sie die IP-Adresse und das
Default Gateway wie in der Abbildung unten ein
LAN-Verbindung in der Systemsteuerung
Allgemeine Verwendung
COMBIVIS connect
39
