3.6.1
Die Schutzgrade des Systems sind nur gewährleistet, wenn die folgenden Bedingun-
gen erfüllt sind:
•
Materialstärke am Einbau-Ausschnitt für IP66K Schutz: 2 mm bis 4 mm.
•
Maximale Abweichungen der Ausschnitte: ≤ 0,5 mm.
Diese Bedingung muss auch bei installierter C6 HMI erfüllt sein.
•
Zulässige Oberflächenrauhigkeit im Bereich der Dichtung: ≤ 120 Mikrometer (Rz
120).
3.6.2
3.6.2.1

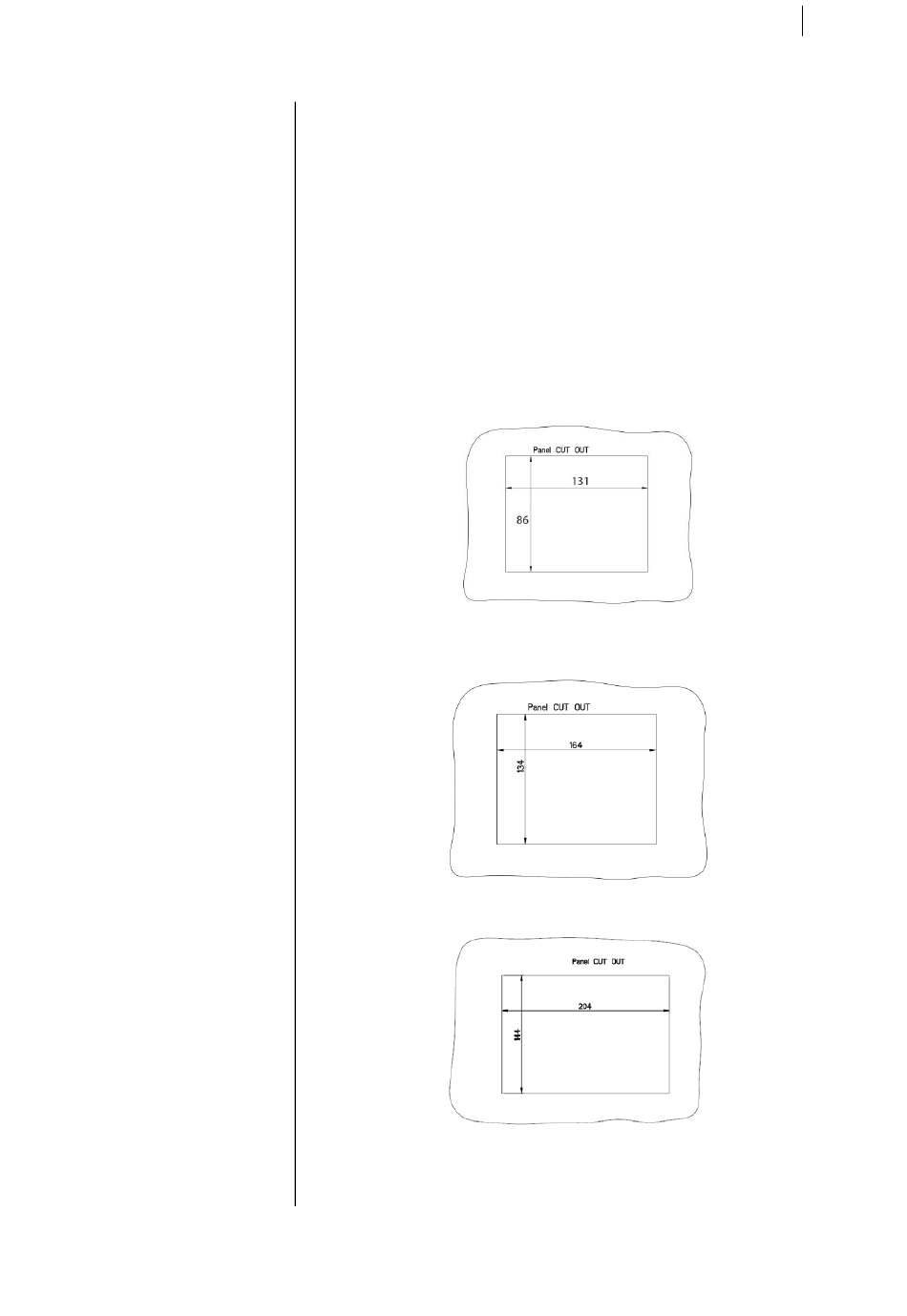

Bild 21
C6 HMI 4,3" Ausschnitt
3.6.2.2
Bild 22
C6 HMI 5,7" Ausschnitt
3.6.2.3
Bild 23
C6 HMI 7,0" Ausschnitt
Schutzarten
Ausschnittmaße
4,3" Ausschnitt
5,7" Ausschnitt
7,0" Ausschnitt
30
