Installationsabstände
Karl E. Brinkmann GmbH
3.5 Überprüfung der Installationsabstände
Um eine ausreichende Belüftung zu gewährleisten, ist es notwendig folgende Freiflä-
chen um das System zu belassen:
•
X Richtung: (min.) 15 mm für jede Seite.
•
Y Richtung: (min.) 50 mm für jede Seite.
•
Z Richtung: (min.) 10 mm.

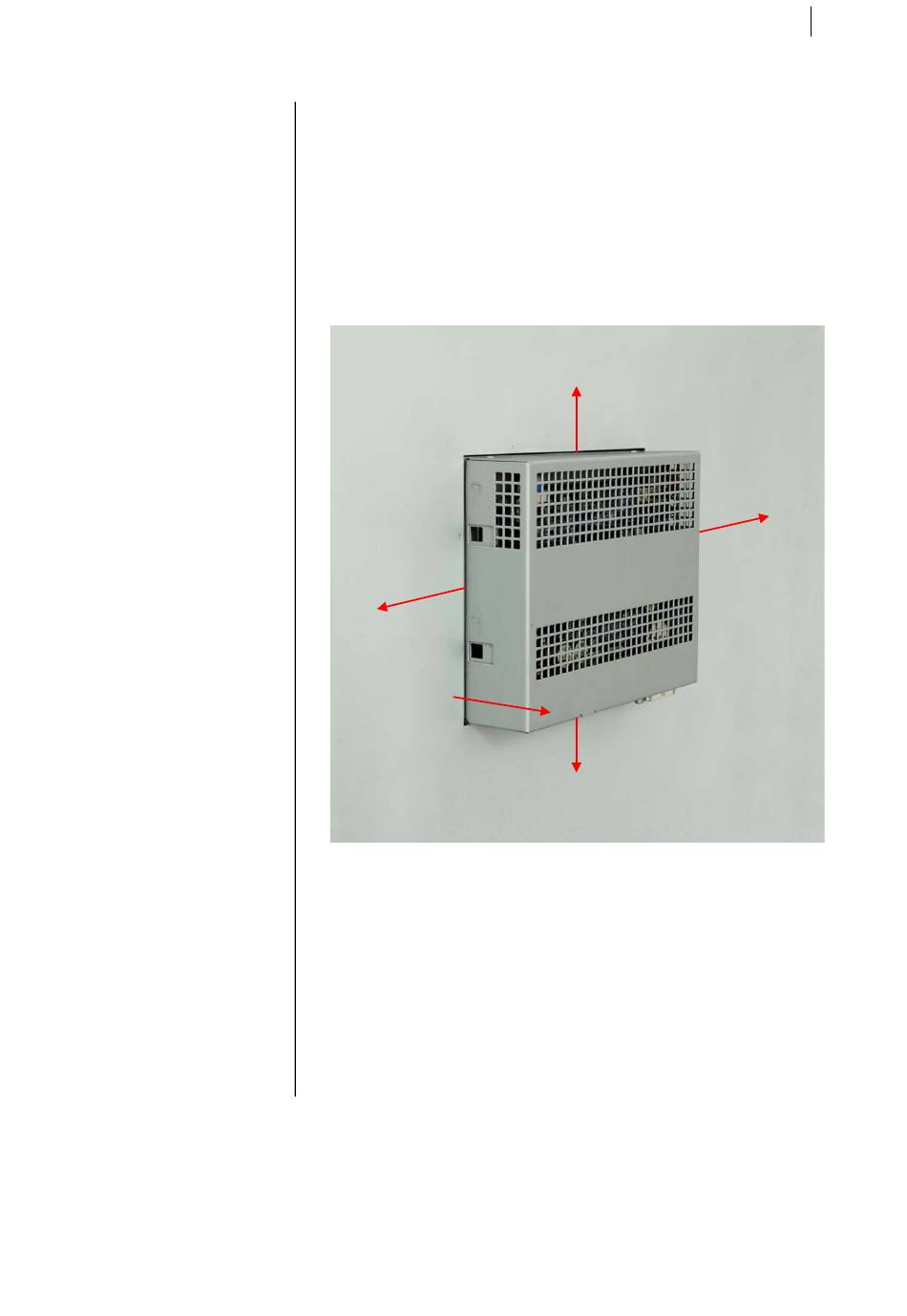

Bild 20
3.6 Vorbereiten des Einbau-Ausschnitts
Um einen korrekten Einbau des Systems zu gewährleisten, muss das Material des Ein-
bau-Ausschnitts ausreichend stabil sein.
Um die nachfolgend beschriebenen Schutzarten zu erhalten, darf das Material der Be-
festigungsplatte nicht durch die Verwendung von Klemmen auf dem Bedienfeld ver-
formt werden.
Y
X
Z
Y
29
X
