14.4.4
Host-Schnittstelle RS-232 über Anschlussmodul CDB/CDM an Host (Computer)
8014395/19OG/2021-11-25 | SICK
Irrtümer und Änderungen vorbehalten
12
3
2
13
4
1
5
11
14
10
6
16
17
9
7
8
15
1

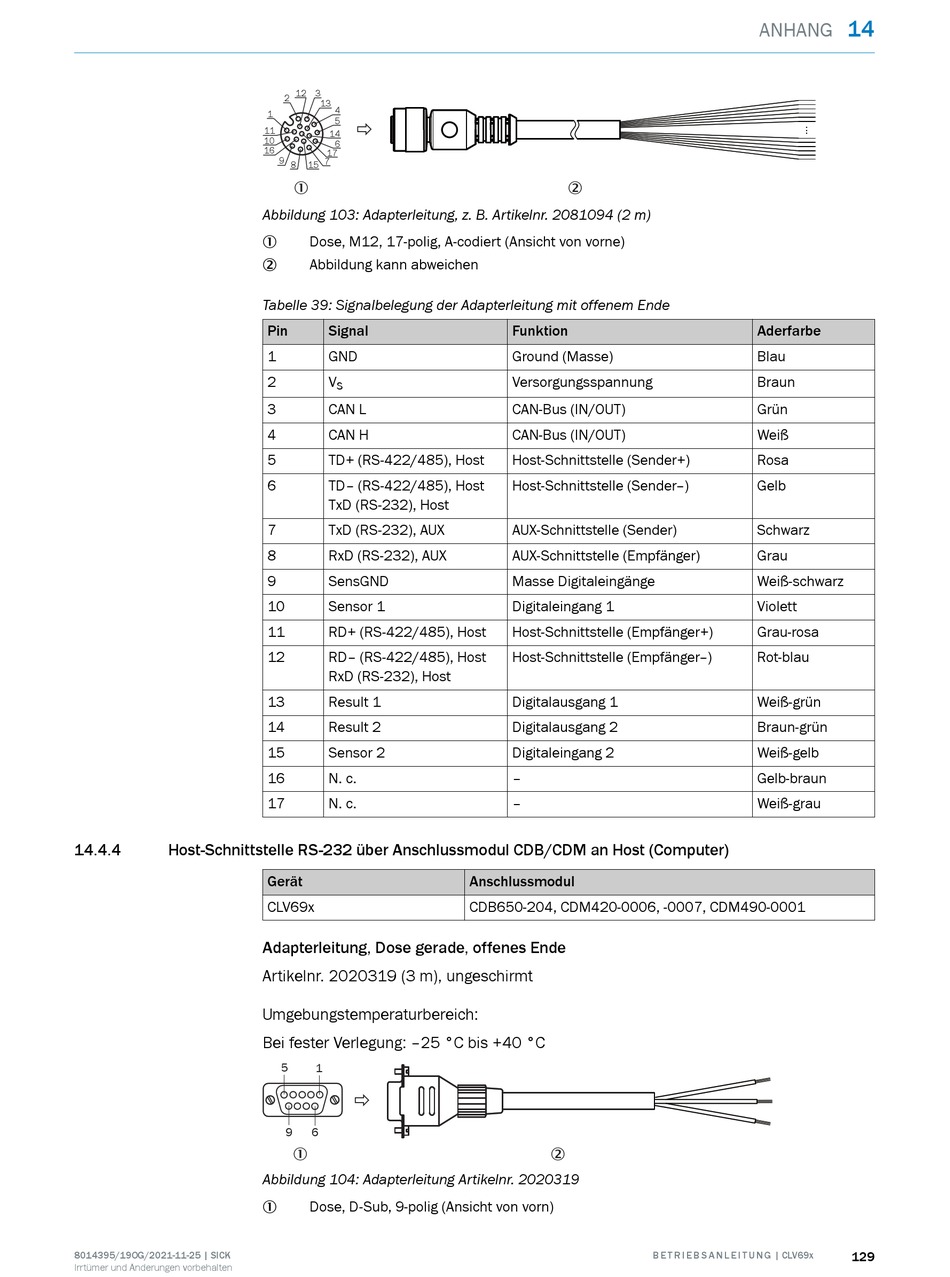

Abbildung 103: Adapterleitung, z. B. Artikelnr. 2081094 (2 m)
Dose, M12, 17-polig, A-codiert (Ansicht von vorne)
1
Abbildung kann abweichen
2
Tabelle 39: Signalbelegung der Adapterleitung mit offenem Ende
Pin
Signal
1
GND
2
V
S
3
CAN L
4
CAN H
5
TD+ (RS-422/485), Host
6
TD– (RS-422/485), Host
TxD (RS-232), Host
7
TxD (RS-232), AUX
8
RxD (RS-232), AUX
9
SensGND
10
Sensor 1
11
RD+ (RS-422/485), Host
12
RD– (RS-422/485), Host
RxD (RS-232), Host
13
Result 1
14
Result 2
15
Sensor 2
16
N. c.
17
N. c.
Gerät
CLV69x
Adapterleitung, Dose gerade, offenes Ende
Artikelnr. 2020319 (3 m), ungeschirmt
Umgebungstemperaturbereich:
Bei fester Verlegung: –25 °C bis +40 °C
5
1
9
6
1
Abbildung 104: Adapterleitung Artikelnr. 2020319
Dose, D-Sub, 9-polig (Ansicht von vorn)
1
2
Funktion
Ground (Masse)
Versorgungsspannung
CAN-Bus (IN/OUT)
CAN-Bus (IN/OUT)
Host-Schnittstelle (Sender+)
Host-Schnittstelle (Sender–)
AUX-Schnittstelle (Sender)
AUX-Schnittstelle (Empfänger)
Masse Digitaleingänge
Digitaleingang 1
Host-Schnittstelle (Empfänger+)
Host-Schnittstelle (Empfänger–)
Digitalausgang 1
Digitalausgang 2
Digitaleingang 2
–
–
Anschlussmodul
CDB650-204, CDM420-0006, -0007, CDM490-0001
2
ANHANG
Aderfarbe
Blau
Braun
Grün
Weiß
Rosa
Gelb
Schwarz
Grau
Weiß-schwarz
Violett
Grau-rosa
Rot-blau
Weiß-grün
Braun-grün
Weiß-gelb
Gelb-braun
Weiß-grau
