Deflection width (mm) 1
1600
1200
800
400
0
-400
-400 0 400

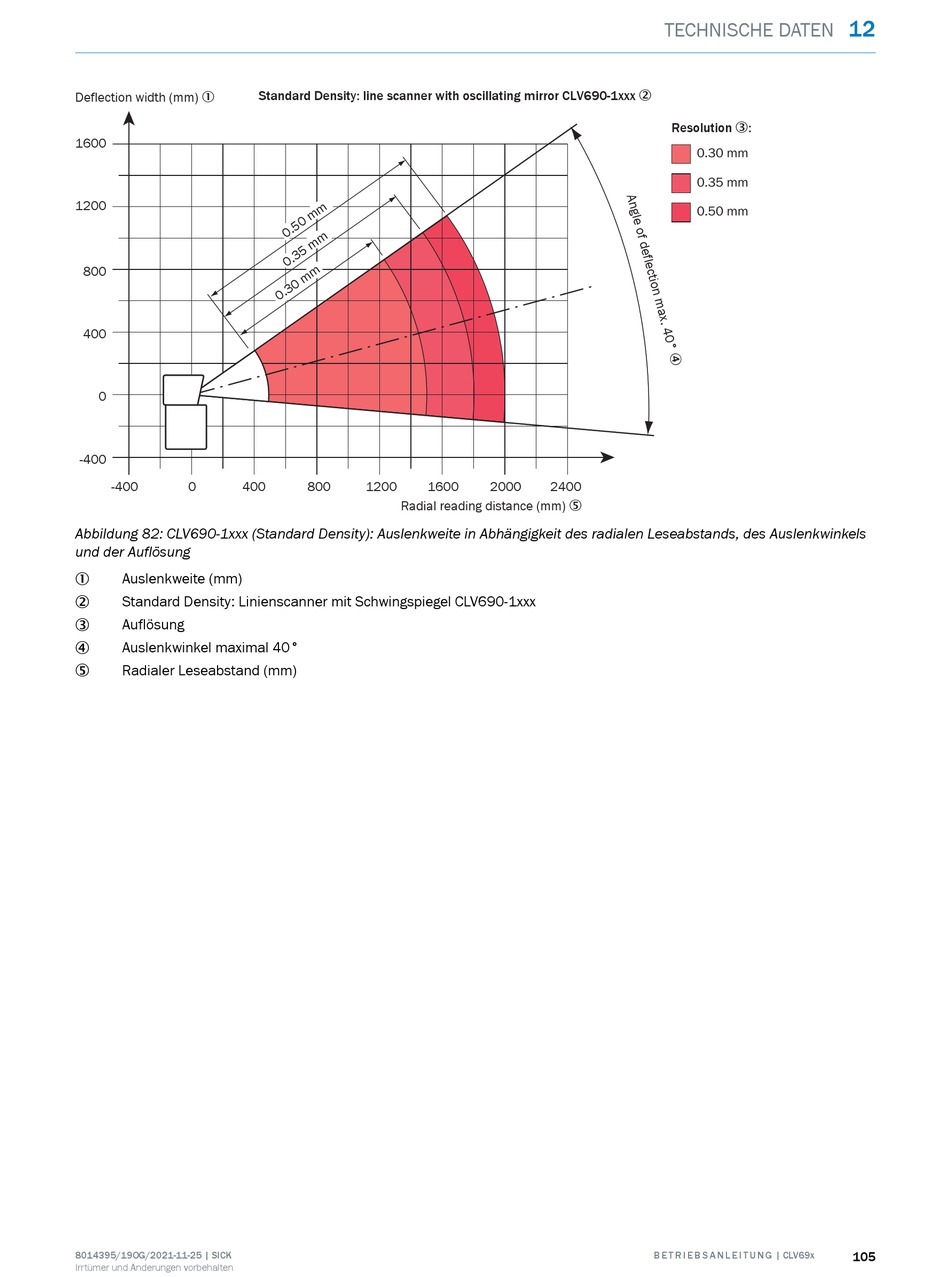

Abbildung 82: CLV690-1xxx (Standard Density): Auslenkweite in Abhängigkeit des radialen Leseabstands, des Auslenkwinkels
und der Auflösung
Auslenkweite (mm)
1
Standard Density: Linienscanner mit Schwingspiegel CLV690-1xxx
2
Auflösung
3
Auslenkwinkel maximal 40°
4
Radialer Leseabstand (mm)
5
8014395/19OG/2021-11-25 | SICK
Irrtümer und Änderungen vorbehalten
Standard Density: line scanner with oscillating mirror CLV690-1xxx 2
800 1200 1600
Radial reading distance (mm) 5
TECHNISCHE DATEN
2000 2400
B E T R I E B S A N L E I T U N G | CLV69x
12
Resolution 3:
0.30 mm
0.35 mm
0.50 mm
