ANHANG
Gerät = CLV69x-xxxY (Y = 0 ohne Heizung, Y = 1 mit Heizung), mit Cloningstecker B, Artikelnr. 2062452
2
Device 1
6
TxD
12
RxD
1
GND
RS-232
12
3
13
4
5
14
6
17
7
15
4

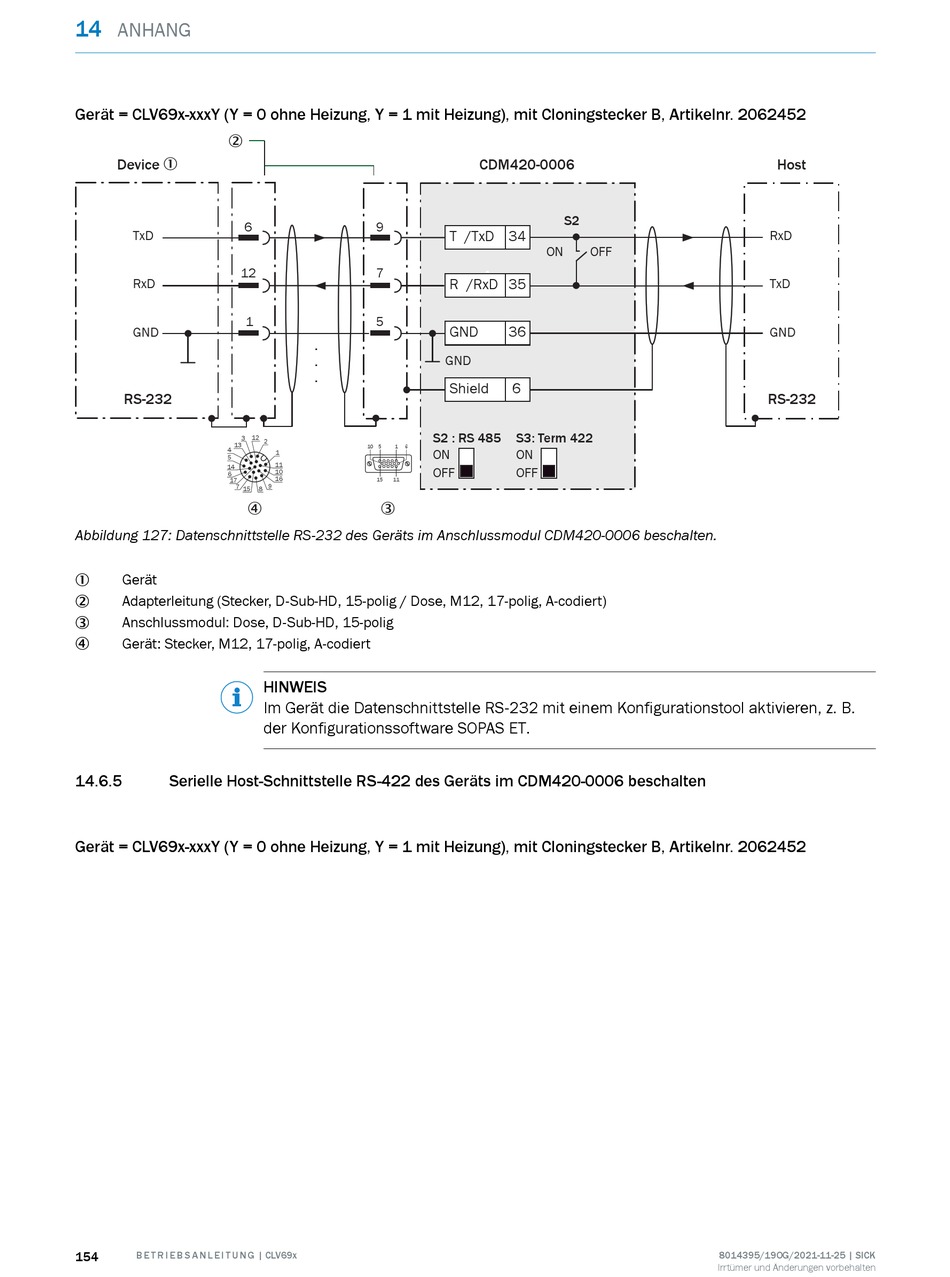

Abbildung 127: Datenschnittstelle RS-232 des Geräts im Anschlussmodul CDM420-0006 beschalten.
Gerät
1
Adapterleitung (Stecker, D-Sub-HD, 15-polig / Dose, M12, 17-polig, A-codiert)
2
Anschlussmodul: Dose, D-Sub-HD, 15-polig
3
Gerät: Stecker, M12, 17-polig, A-codiert
4
14.6.5 Serielle Host-Schnittstelle RS-422 des Geräts im CDM420-0006 beschalten
Gerät = CLV69x-xxxY (Y = 0 ohne Heizung, Y = 1 mit Heizung), mit Cloningstecker B, Artikelnr. 2062452
154 B E T R I E B S A N L E I T U N G | CLV69x
9
7
5
.
.
.
S2 : RS 485
2
10 5 1 6
ON
1
11
OFF
10
16
15 11
9
8
3
HINWEIS
Im Gerät die Datenschnittstelle RS-232 mit einem Konfigurationstool aktivieren, z. B.
der Konfigurationssoftware SOPAS ET.
CDM420-0006
S2
34
T /TxD
ON OFF
R /RxD 35
GND 36
GND
Shield 6
S3: Term 422
ON
OFF
Host
RxD
TxD
GND
RS-232
8014395/19OG/2021-11-25 | SICK
