Device 1
8
TD+
9
TD‒
6
RD+
7
RD‒
5
GND
RS-485
6
1
5
11
15
7

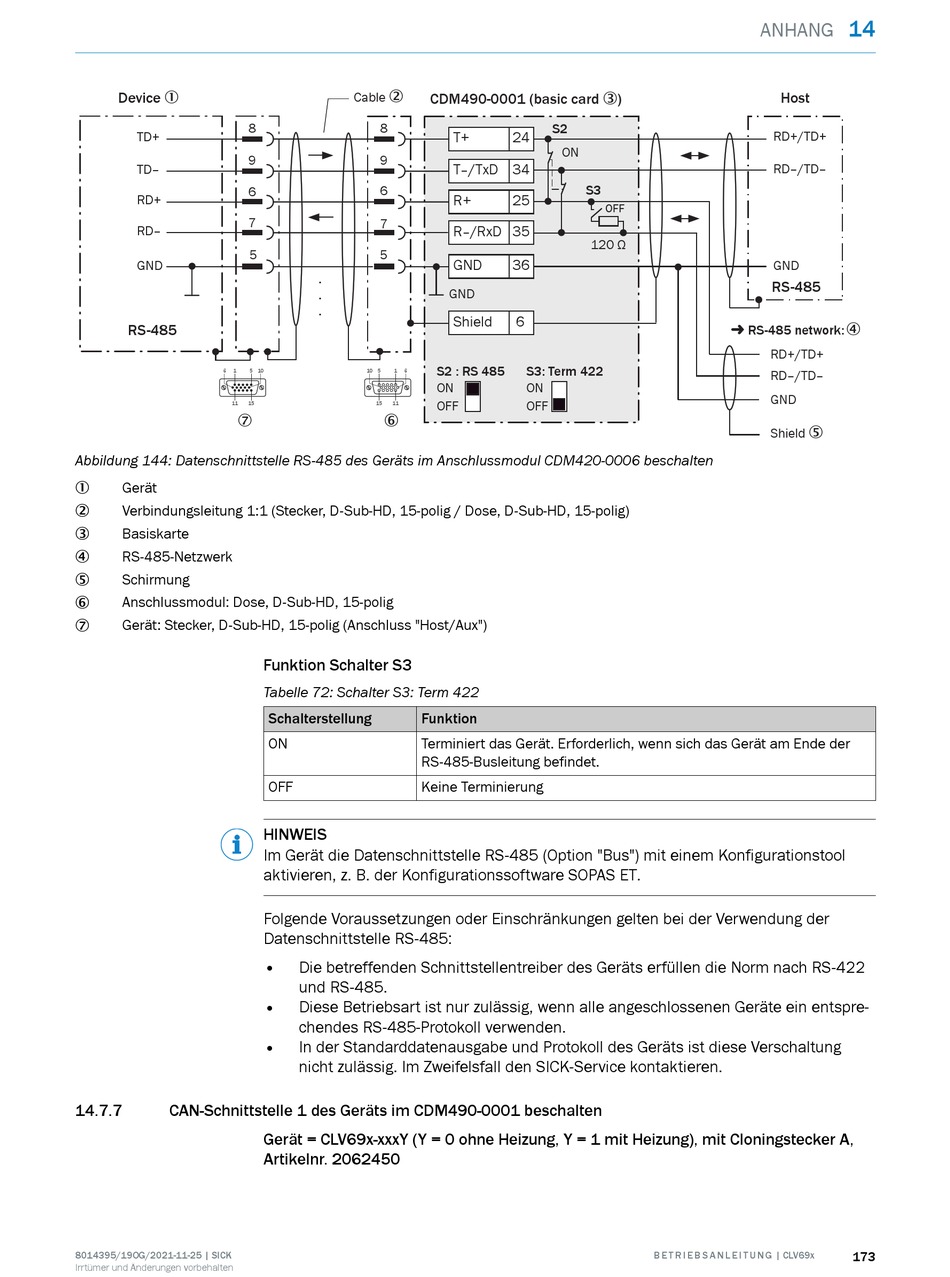

Abbildung 144: Datenschnittstelle RS-485 des Geräts im Anschlussmodul CDM420-0006 beschalten
Gerät
1
Verbindungsleitung 1:1 (Stecker, D-Sub-HD, 15-polig / Dose, D-Sub-HD, 15-polig)
2
Basiskarte
3
RS-485-Netzwerk
4
Schirmung
5
Anschlussmodul: Dose, D-Sub-HD, 15-polig
6
Gerät: Stecker, D-Sub-HD, 15-polig (Anschluss "Host/Aux")
7
14.7.7
CAN-Schnittstelle 1 des Geräts im CDM490-0001 beschalten
8014395/19OG/2021-11-25 | SICK
Irrtümer und Änderungen vorbehalten
Cable
2
CDM490-0001 (basic card 3)
8
9
6
7
5
.
.
.
10
10
5
1
6
15
11
6
Funktion Schalter S3
Tabelle 72: Schalter S3: Term 422
Schalterstellung
Funktion
ON
Terminiert das Gerät. Erforderlich, wenn sich das Gerät am Ende der
RS-485-Busleitung befindet.
OFF
Keine Terminierung
HINWEIS
Im Gerät die Datenschnittstelle RS-485 (Option "Bus") mit einem Konfigurationstool
aktivieren, z. B. der Konfigurationssoftware SOPAS ET.
Folgende Voraussetzungen oder Einschränkungen gelten bei der Verwendung der
Datenschnittstelle RS-485:
Die betreffenden Schnittstellentreiber des Geräts erfüllen die Norm nach RS-422
•
und RS-485.
•
Diese Betriebsart ist nur zulässig, wenn alle angeschlossenen Geräte ein entspre‐
chendes RS-485-Protokoll verwenden.
•
In der Standarddatenausgabe und Protokoll des Geräts ist diese Verschaltung
nicht zulässig. Im Zweifelsfall den SICK-Service kontaktieren.
Gerät = CLV69x-xxxY (Y = 0 ohne Heizung, Y = 1 mit Heizung), mit Cloningstecker A,
Artikelnr. 2062450
S2
T+
24
ON
T
/TxD
34
‒
S3
R+
25
OFF
R
/RxD
35
‒
120 Ω
GND
36
GND
Shield
6
S2 : RS 485
S3: Term 422
ON
ON
OFF
OFF
ANHANG
Host
RD+/TD+
RD‒/TD‒
GND
RS-485
-
RS-485 network:
RD+/TD+
RD‒/TD‒
GND
Shield
5
