14.7.8 Digitaleingänge des Geräts im CDM490-0001 beschalten
Gerät = CLV69x-xxxY (Y = 0 ohne Heizung, Y = 1 mit Heizung), mit Cloningstecker A, Artikelnr. 2062450
Trigger sensor 1
V
ß
S
Out
GND
PNP sensor 9
E. g. photo-electric
switch 8

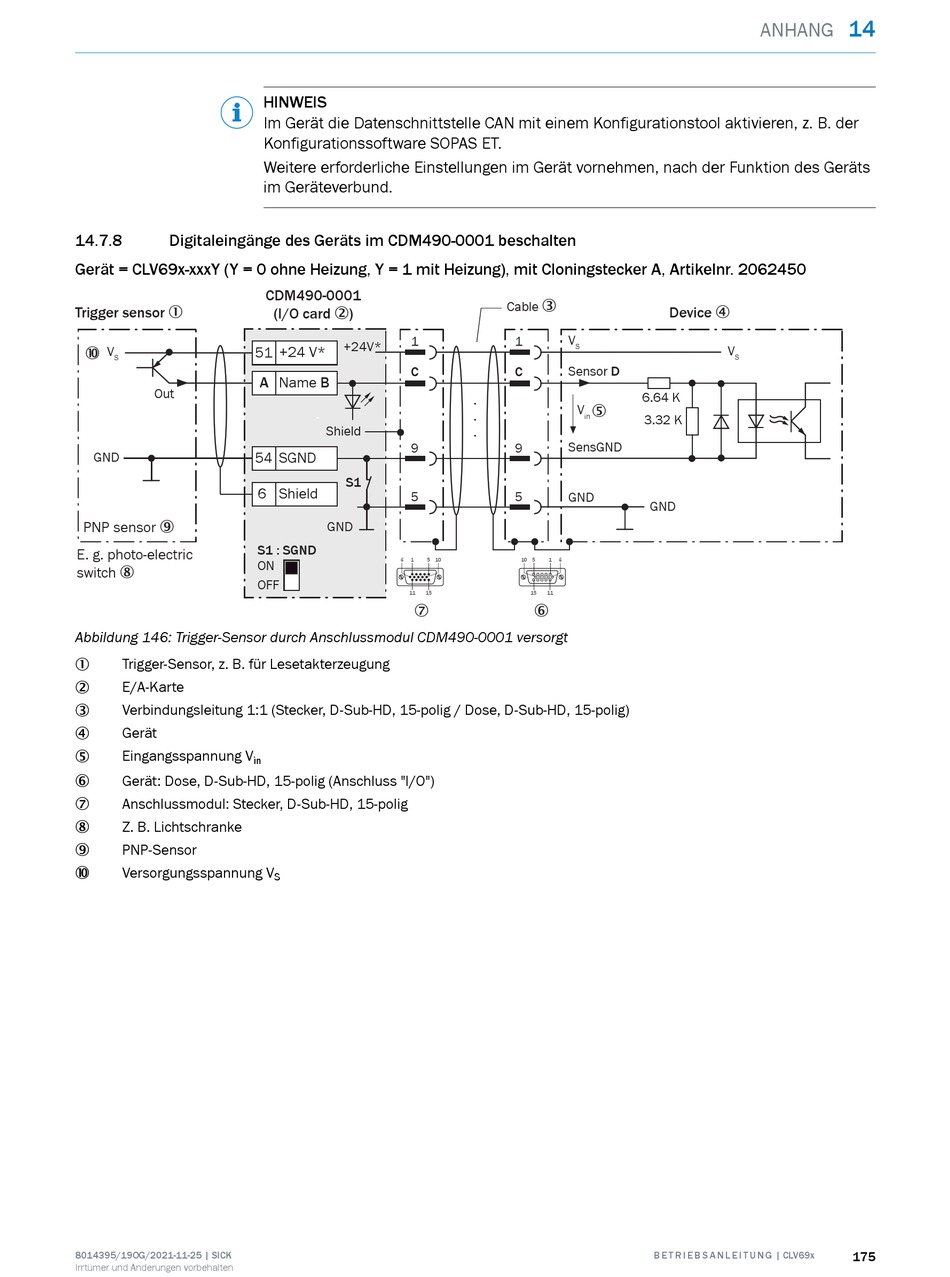

Abbildung 146: Trigger-Sensor durch Anschlussmodul CDM490-0001 versorgt
Trigger-Sensor, z. B. für Lesetakterzeugung
1
E/A-Karte
2
Verbindungsleitung 1:1 (Stecker, D-Sub-HD, 15-polig / Dose, D-Sub-HD, 15-polig)
3
Gerät
4
Eingangsspannung V
5
in
Gerät: Dose, D-Sub-HD, 15-polig (Anschluss "I/O")
6
Anschlussmodul: Stecker, D-Sub-HD, 15-polig
7
Z. B. Lichtschranke
8
PNP-Sensor
9
Versorgungsspannung V
ß
8014395/19OG/2021-11-25 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Im Gerät die Datenschnittstelle CAN mit einem Konfigurationstool aktivieren, z. B. der
Konfigurationssoftware SOPAS ET.
Weitere erforderliche Einstellungen im Gerät vornehmen, nach der Funktion des Geräts
im Geräteverbund.
CDM490-0001
(I/O card 2)
1
+24V*
51 +24 V*
C
A Name B
Shield
9
54 SGND
S1
6 Shield
5
GND
S1 : SGND
ON 6 1 5
OFF
11 15
7
S
Cable
3
V
1
S
C Sensor D
.
V
5
.
in
.
SensGND
9
5
GND
10 10 5 1 6
15 11
6
ANHANG
Device 4
V
S
6.64 K
3.32 K
GND
