SICK CLV69 Serie Betriebsanleitung Seite 11

8014395/19OG/2021-11-25 | SICK
Irrtümer und Änderungen vorbehalten

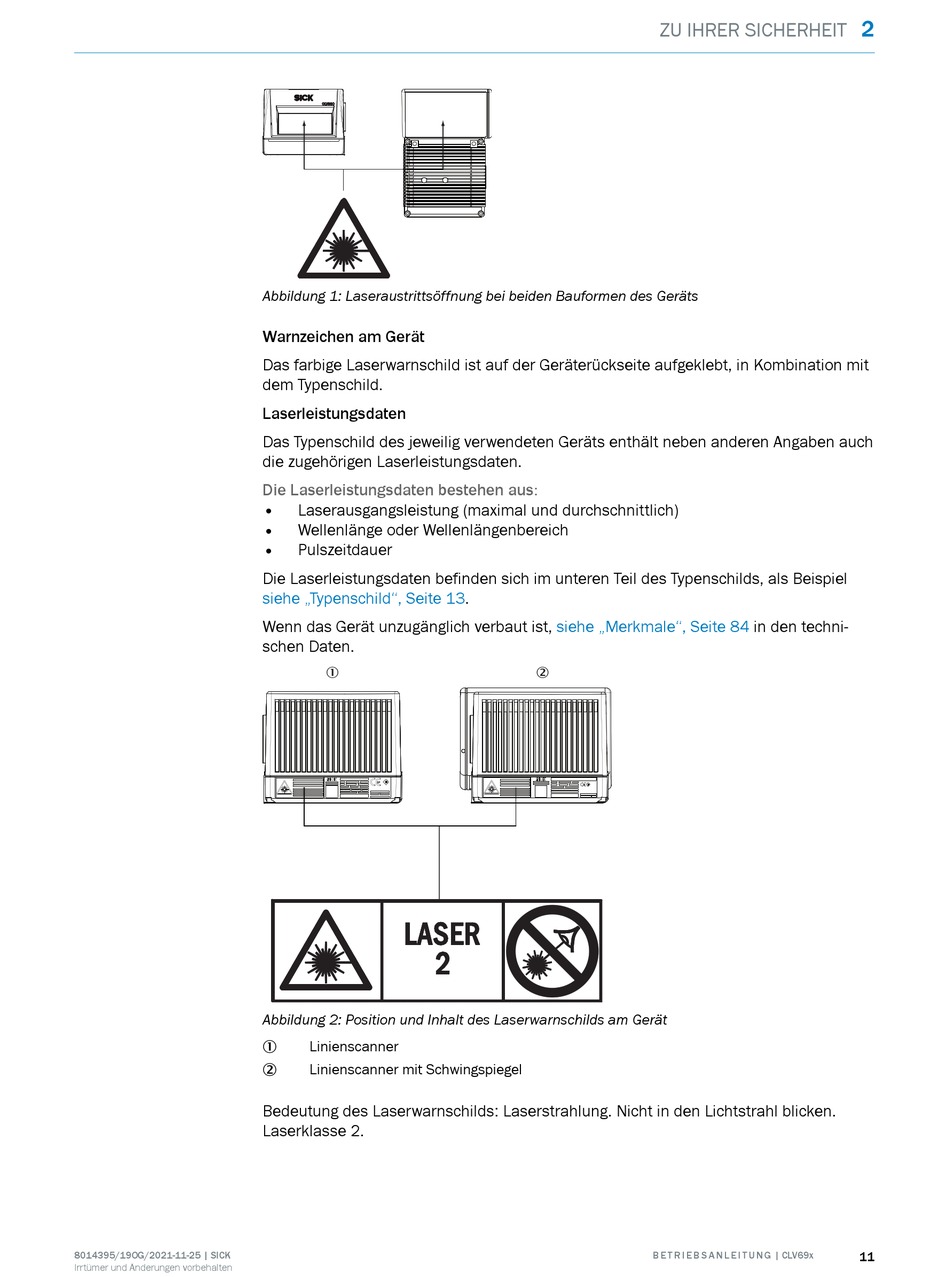

Abbildung 1: Laseraustrittsöffnung bei beiden Bauformen des Geräts
Warnzeichen am Gerät
Das farbige Laserwarnschild ist auf der Geräterückseite aufgeklebt, in Kombination mit
dem Typenschild.
Laserleistungsdaten
Das Typenschild des jeweilig verwendeten Geräts enthält neben anderen Angaben auch
die zugehörigen Laserleistungsdaten.
Die Laserleistungsdaten bestehen aus:
• Laserausgangsleistung (maximal und durchschnittlich)
• Wellenlänge oder Wellenlängenbereich
• Pulszeitdauer
Die Laserleistungsdaten befinden sich im unteren Teil des Typenschilds, als Beispiel
siehe „Typenschild", Seite
Wenn das Gerät unzugänglich verbaut ist,
schen Daten.
1
Abbildung 2: Position und Inhalt des Laserwarnschilds am Gerät
Linienscanner
1
Linienscanner mit Schwingspiegel
2
Bedeutung des Laserwarnschilds: Laserstrahlung. Nicht in den Lichtstrahl blicken.
Laserklasse 2.
13.
siehe „Merkmale", Seite 84
2
ZU IHRER SICHERHEIT
in den techni‐
B E T R I E B S A N L E I T U N G | CLV69x
2
11
