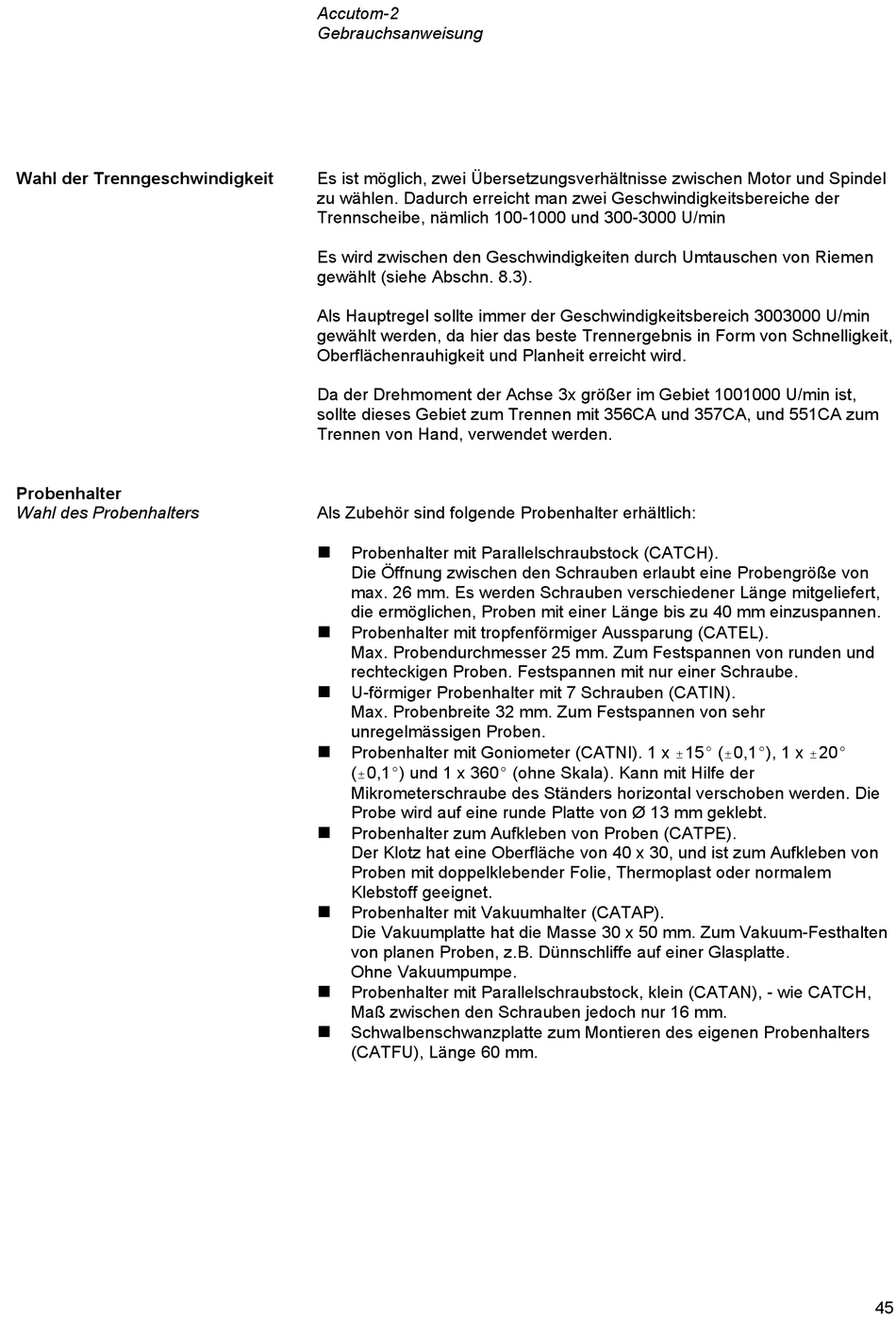

Wahl der Trenngeschwindigkeit
Probenhalter
Wahl des Probenhalters
Accutom-2
Gebrauchsanweisung
Es ist möglich, zwei Übersetzungsverhältnisse zwischen Motor und Spindel
zu wählen. Dadurch erreicht man zwei Geschwindigkeitsbereiche der
Trennscheibe, nämlich 100-1000 und 300-3000 U/min
Es wird zwischen den Geschwindigkeiten durch Umtauschen von Riemen
gewählt (siehe Abschn. 8.3).
Als Hauptregel sollte immer der Geschwindigkeitsbereich 3003000 U/min
gewählt werden, da hier das beste Trennergebnis in Form von Schnelligkeit,
Oberflächenrauhigkeit und Planheit erreicht wird.
Da der Drehmoment der Achse 3x größer im Gebiet 1001000 U/min ist,
sollte dieses Gebiet zum Trennen mit 356CA und 357CA, und 551CA zum
Trennen von Hand, verwendet werden.
Als Zubehör sind folgende Probenhalter erhältlich:
Probenhalter mit Parallelschraubstock (CATCH).
Die Öffnung zwischen den Schrauben erlaubt eine Probengröße von
max. 26 mm. Es werden Schrauben verschiedener Länge mitgeliefert,
die ermöglichen, Proben mit einer Länge bis zu 40 mm einzuspannen.
Probenhalter mit tropfenförmiger Aussparung (CATEL).
Max. Probendurchmesser 25 mm. Zum Festspannen von runden und
rechteckigen Proben. Festspannen mit nur einer Schraube.
U-förmiger Probenhalter mit 7 Schrauben (CATIN).
Max. Probenbreite 32 mm. Zum Festspannen von sehr
unregelmässigen Proben.
Probenhalter mit Goniometer (CATNI). 1 x "15E ("0,1E), 1 x "20E
("0,1E) und 1 x 360E (ohne Skala). Kann mit Hilfe der
Mikrometerschraube des Ständers horizontal verschoben werden. Die
Probe wird auf eine runde Platte von Ø 13 mm geklebt.
Probenhalter zum Aufkleben von Proben (CATPE).
Der Klotz hat eine Oberfläche von 40 x 30, und ist zum Aufkleben von
Proben mit doppelklebender Folie, Thermoplast oder normalem
Klebstoff geeignet.
Probenhalter mit Vakuumhalter (CATAP).
Die Vakuumplatte hat die Masse 30 x 50 mm. Zum Vakuum-Festhalten
von planen Proben, z.B. Dünnschliffe auf einer Glasplatte.
Ohne Vakuumpumpe.
Probenhalter mit Parallelschraubstock, klein (CATAN), - wie CATCH,
Maß zwischen den Schrauben jedoch nur 16 mm.
Schwalbenschwanzplatte zum Montieren des eigenen Probenhalters
(CATFU), Länge 60 mm.
45
