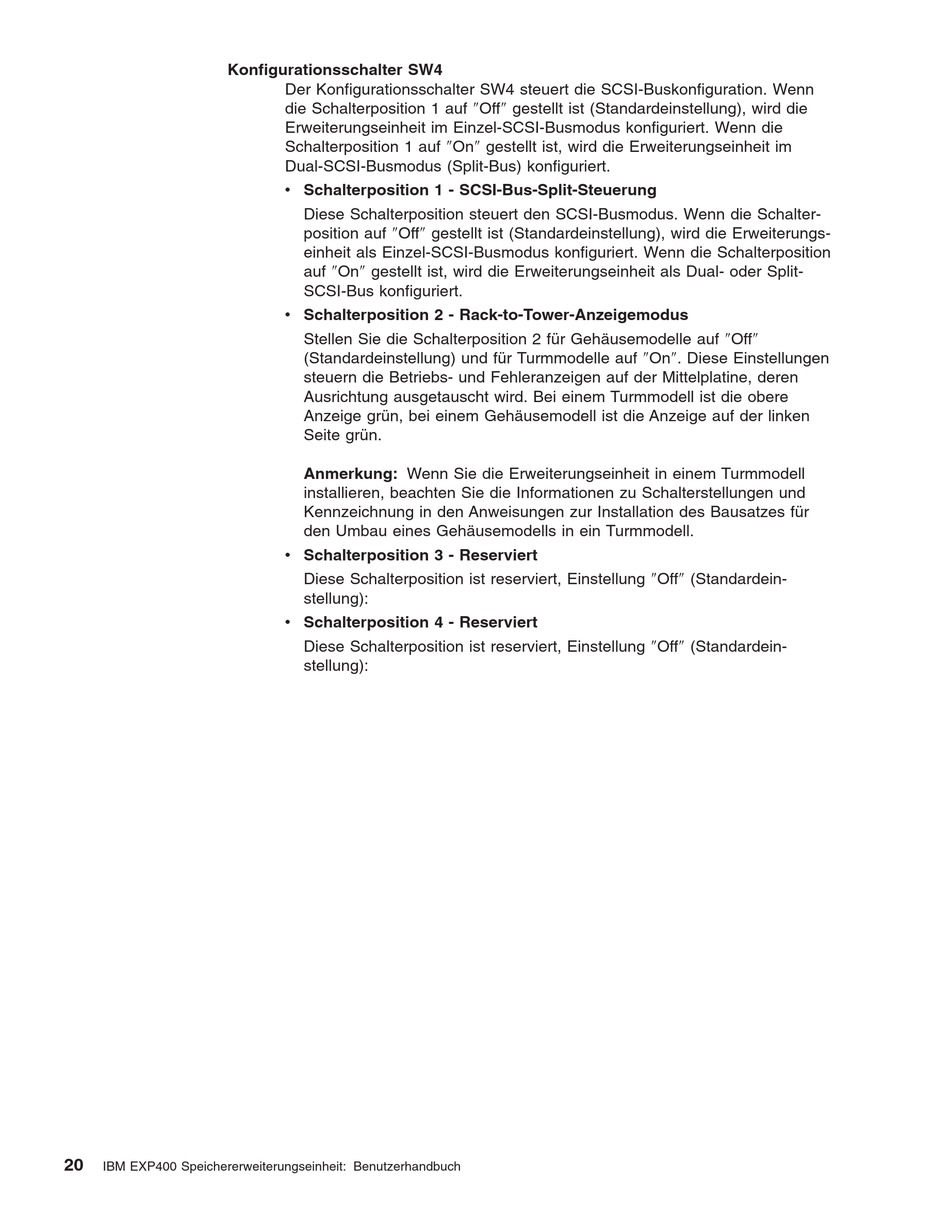

Konfigurationsschalter SW4
20
IBM EXP400 Speichererweiterungseinheit: Benutzerhandbuch
Der Konfigurationsschalter SW4 steuert die SCSI-Buskonfiguration. Wenn
die Schalterposition 1 auf "Off" gestellt ist (Standardeinstellung), wird die
Erweiterungseinheit im Einzel-SCSI-Busmodus konfiguriert. Wenn die
Schalterposition 1 auf "On" gestellt ist, wird die Erweiterungseinheit im
Dual-SCSI-Busmodus (Split-Bus) konfiguriert.
v Schalterposition 1 - SCSI-Bus-Split-Steuerung
Diese Schalterposition steuert den SCSI-Busmodus. Wenn die Schalter-
position auf "Off" gestellt ist (Standardeinstellung), wird die Erweiterungs-
einheit als Einzel-SCSI-Busmodus konfiguriert. Wenn die Schalterposition
auf "On" gestellt ist, wird die Erweiterungseinheit als Dual- oder Split-
SCSI-Bus konfiguriert.
v Schalterposition 2 - Rack-to-Tower-Anzeigemodus
Stellen Sie die Schalterposition 2 für Gehäusemodelle auf "Off"
(Standardeinstellung) und für Turmmodelle auf "On". Diese Einstellungen
steuern die Betriebs- und Fehleranzeigen auf der Mittelplatine, deren
Ausrichtung ausgetauscht wird. Bei einem Turmmodell ist die obere
Anzeige grün, bei einem Gehäusemodell ist die Anzeige auf der linken
Seite grün.
Anmerkung: Wenn Sie die Erweiterungseinheit in einem Turmmodell
installieren, beachten Sie die Informationen zu Schalterstellungen und
Kennzeichnung in den Anweisungen zur Installation des Bausatzes für
den Umbau eines Gehäusemodells in ein Turmmodell.
v Schalterposition 3 - Reserviert
Diese Schalterposition ist reserviert, Einstellung "Off" (Standardein-
stellung):
v Schalterposition 4 - Reserviert
Diese Schalterposition ist reserviert, Einstellung "Off" (Standardein-
stellung):
