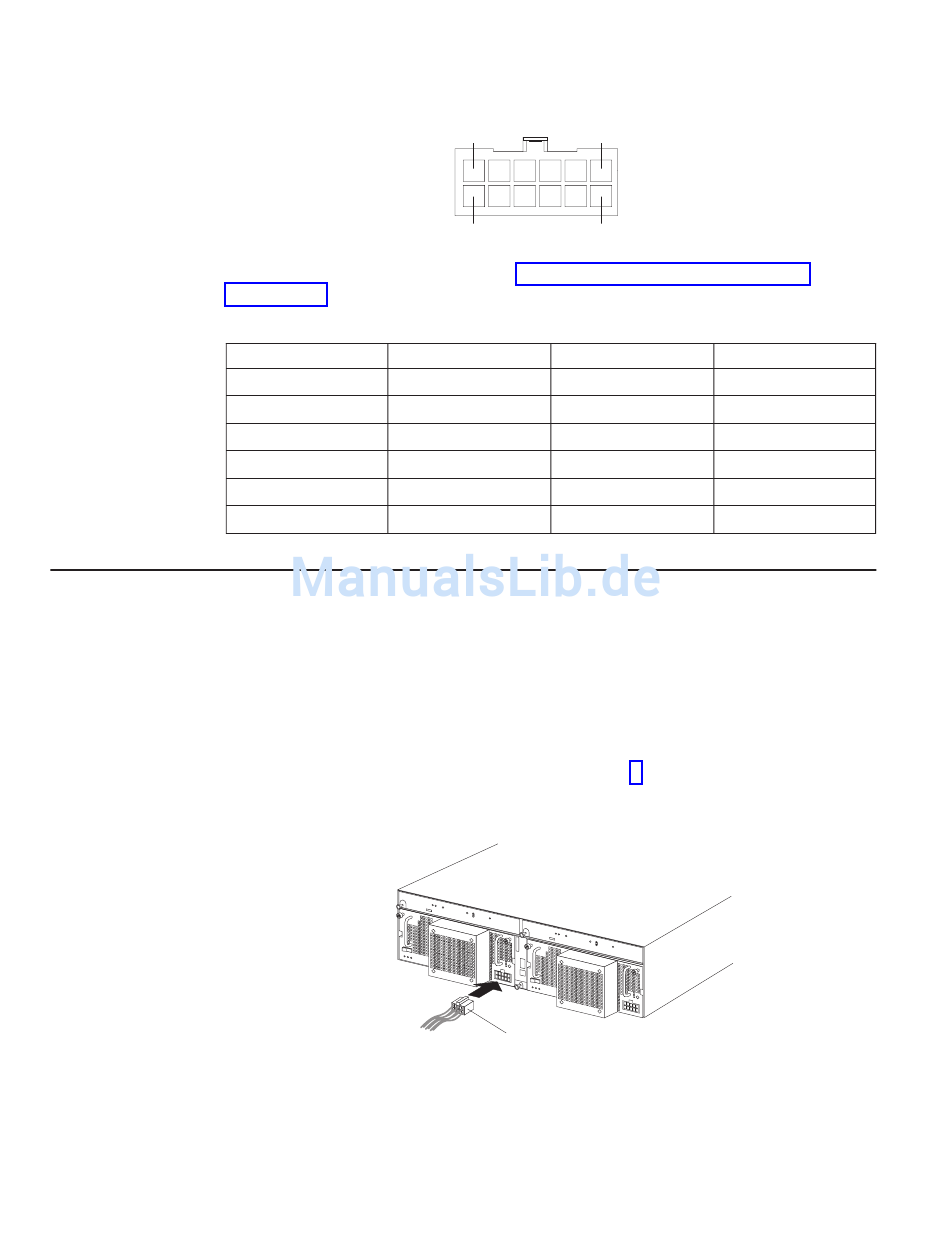

Der Eingangsanschluss verfügt über 12 Positionen und befindet sich unten rechts
am Netzteil. In der folgenden Abbildung sind die Kontaktstiftbelegungen von der
Verkabelungsseite aus dargestellt.
Die Kontaktstiftbelegungen sind in der folgenden Tabelle dargestellt. Anweisungen
für die Kabelverbindung finden Sie in „Netzteil an eine Stromverteilereinheit
anschließen".
Netzteil an eine Stromverteilereinheit anschließen
Die folgenden Anweisungen bieten eine Übersicht über die Prozedur zum Anschlie-
ßen des Netzteils an eine Stromverteilereinheit. Genauere Informationen zum
Anschließen des Netzkabels an eine Stromverteilereinheit finden Sie in den
Installationsanweisungen zur Stromverteilereinheit.
Gehen Sie wie folgt vor, um das Netzteil an eine Stromverteilereinheit anzuschlie-
ßen:
1. Lesen Sie die Sicherheitsinformationen ab Seite v.
2. Schließen Sie das Gleichstromkabel an den Eingangsanschluss am Netzteil an.
3. Öffnen Sie den Anschlussblock an der Stromverteilereinheit.
4. Schließen Sie die Drähte am Gleichstromkabel an die Stromverteilereinheit an.
30
IBM EXP400 Speichererweiterungseinheit: Benutzerhandbuch
Tabelle 4. Kontaktstiftbelegung am Eingangsanschluss
Kontaktstift
Belegung
1
Rahmenerdung
2
Nicht verwendet
3
-48-V-Rückgabe (0 V) 9
4
-48-V-Rückgabe (0 V) 10
5
-48-V-Eingang
6
-48-V-Eingang
Stellen Sie sicher, dass das Gleichstromkabel fest im Anschluss sitzt.
Kontaktstift 6
Kontaktstift 1
Kontaktstift 12
Kontaktstift 7
Kontaktstift
7
8
11
12
Gleichstromkabel
Belegung
Rahmenerdung
Nicht verwendet
-48-V-Rückgabe (0 V)
-48-V-Rückgabe (0 V)
-48-V-Eingang
-48-V-Eingang
