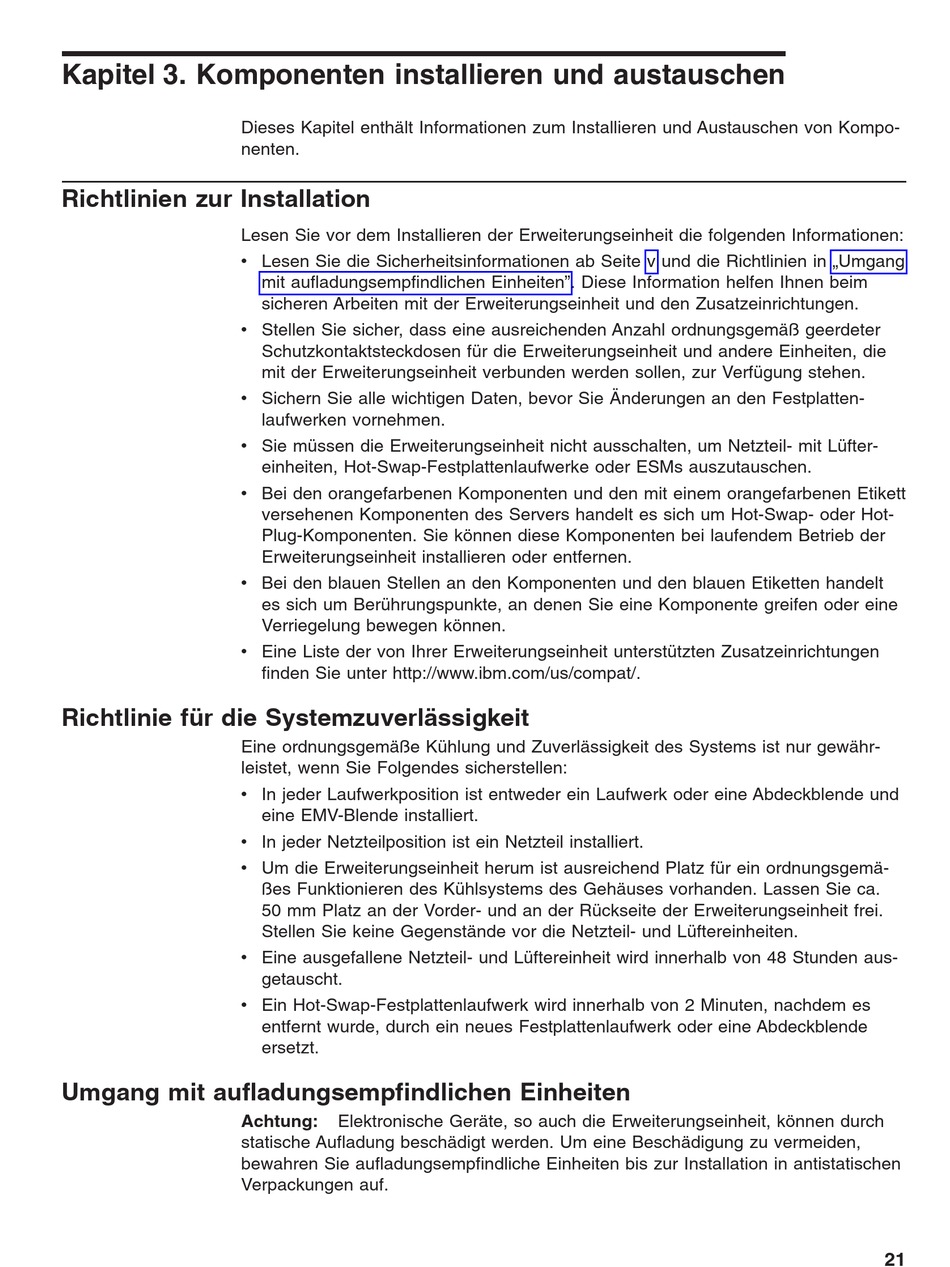

Kapitel 3. Komponenten installieren und austauschen
Richtlinien zur Installation
Richtlinie für die Systemzuverlässigkeit
Umgang mit aufladungsempfindlichen Einheiten
Dieses Kapitel enthält Informationen zum Installieren und Austauschen von Kompo-
nenten.
Lesen Sie vor dem Installieren der Erweiterungseinheit die folgenden Informationen:
v Lesen Sie die Sicherheitsinformationen ab Seite v und die Richtlinien in „Umgang
mit aufladungsempfindlichen Einheiten". Diese Information helfen Ihnen beim
sicheren Arbeiten mit der Erweiterungseinheit und den Zusatzeinrichtungen.
v Stellen Sie sicher, dass eine ausreichenden Anzahl ordnungsgemäß geerdeter
Schutzkontaktsteckdosen für die Erweiterungseinheit und andere Einheiten, die
mit der Erweiterungseinheit verbunden werden sollen, zur Verfügung stehen.
v Sichern Sie alle wichtigen Daten, bevor Sie Änderungen an den Festplatten-
laufwerken vornehmen.
v Sie müssen die Erweiterungseinheit nicht ausschalten, um Netzteil- mit Lüfter-
einheiten, Hot-Swap-Festplattenlaufwerke oder ESMs auszutauschen.
v Bei den orangefarbenen Komponenten und den mit einem orangefarbenen Etikett
versehenen Komponenten des Servers handelt es sich um Hot-Swap- oder Hot-
Plug-Komponenten. Sie können diese Komponenten bei laufendem Betrieb der
Erweiterungseinheit installieren oder entfernen.
v Bei den blauen Stellen an den Komponenten und den blauen Etiketten handelt
es sich um Berührungspunkte, an denen Sie eine Komponente greifen oder eine
Verriegelung bewegen können.
v Eine Liste der von Ihrer Erweiterungseinheit unterstützten Zusatzeinrichtungen
finden Sie unter http://www.ibm.com/us/compat/.
Eine ordnungsgemäße Kühlung und Zuverlässigkeit des Systems ist nur gewähr-
leistet, wenn Sie Folgendes sicherstellen:
v In jeder Laufwerkposition ist entweder ein Laufwerk oder eine Abdeckblende und
eine EMV-Blende installiert.
v In jeder Netzteilposition ist ein Netzteil installiert.
v Um die Erweiterungseinheit herum ist ausreichend Platz für ein ordnungsgemä-
ßes Funktionieren des Kühlsystems des Gehäuses vorhanden. Lassen Sie ca.
50 mm Platz an der Vorder- und an der Rückseite der Erweiterungseinheit frei.
Stellen Sie keine Gegenstände vor die Netzteil- und Lüftereinheiten.
v Eine ausgefallene Netzteil- und Lüftereinheit wird innerhalb von 48 Stunden aus-
getauscht.
v Ein Hot-Swap-Festplattenlaufwerk wird innerhalb von 2 Minuten, nachdem es
entfernt wurde, durch ein neues Festplattenlaufwerk oder eine Abdeckblende
ersetzt.
Achtung:
Elektronische Geräte, so auch die Erweiterungseinheit, können durch
statische Aufladung beschädigt werden. Um eine Beschädigung zu vermeiden,
bewahren Sie aufladungsempfindliche Einheiten bis zur Installation in antistatischen
Verpackungen auf.
21
