Netzschalter
Fehleranzeige (gelb)
Betriebsanzeige für Gleichstrom (grün)
Betriebsanzeige für Wechselstrom (grün)
Griffe Die beiden Griffe werden zum Installieren und Entfernen der Netzteil- und

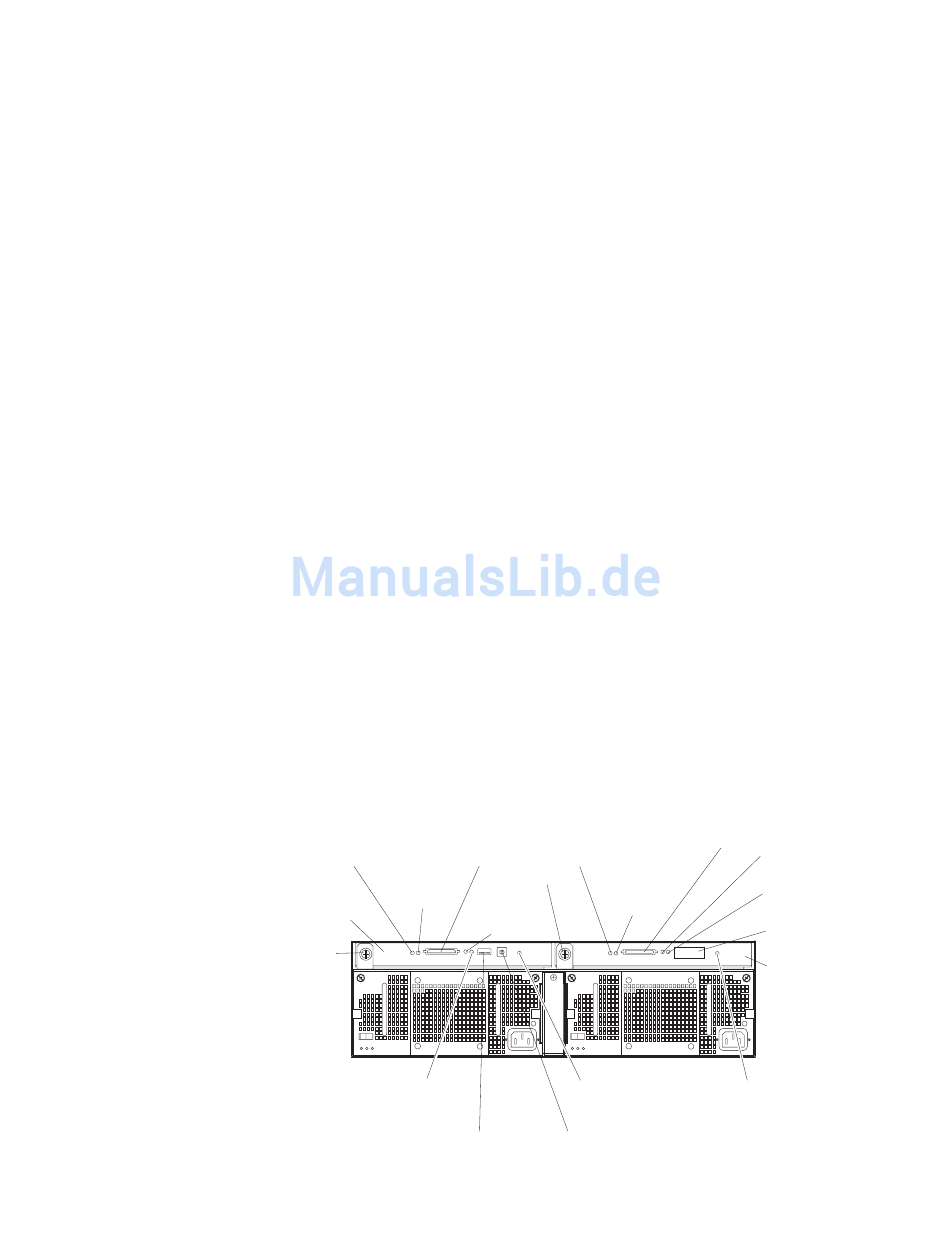

Rückansicht: ESMs
Auf die ESMs kann von der Rückseite der Erweiterungseinheit aus zugegriffen wer-
den. Diese Komponenten enthalten Steuerelemente, Anzeigen, Schalter und
Anschlüsse, die in der folgenden Abbildung dargestellt sind.
Anmerkung: Das ESM auf der rechten Seite ist für die Modelle 1RU und 1RX der
Erweiterungseinheit optional.
Rändelschraube
Achtung:
Die Erweiterungseinheit wird mit zwei vorinstallierten Netzteil-
und Lüftereinheiten geliefert. Wenn eines der Netzteile ausfällt, muss die
Netzteileinheit ausgetauscht werden, damit die Redundanz wiederherge-
stellt ist. Stellen Sie beim Austauschen der ausgefallenen Einheit durch eine
neue Netzteileinheit sicher, dass der Vorgang in weniger als 10 Minuten
durchgeführt wird, damit eine Überhitzung vermieden wird.
Der Lüfter, der an der Rückseite des Netzteils zu sehen ist, ist ein Zusatz-
lüfter, der normalerweise nicht in Betrieb ist. Dieser Lüfter schaltet sich nur
dann ein, wenn der Hauptlüfter im Netzteil ausfällt.
Verwenden Sie diesen Schalter, um das Netzteil ein- und auszuschalten.
Wenn diese gelbe Anzeige durchgehend leuchtet, liegt ein Netzteilfehler
vor, oder ein redundantes Netzteil ist nicht eingeschaltet. Diese Anzeige
blinkt auch dann, wenn der integrierte Lüfter ausfällt.
Diese grüne Anzeige leuchtet, wenn das Netzteil eingeschaltet ist und der
Erweiterungseinheit sowohl 5 V als auch 12 V Gleichstrom liefert.
Diese grüne Anzeige leuchtet, wenn das Netzteil mit Wechselstrom versorgt
wird.
Lüftereinheit verwendet.
SCSI-Bus-
Spannungsanzeige für
anschluss 2
Abschlusswiderstand (grün)
LVD/SE-Anzeige
(grün)
ESM
Anzeige für SCSI-
Zurücksetzung
(grün)
Konfigurationsschalter (SW1)
Kapitel 1. Einführung zur IBM EXP400 Speichererweiterungseinheit
Spannungsanzeige für
Abschlusswiderstand (grün)
Rändelschraube
LVD/SE-Anzeige
(grün)
Aktivitätsanzeige
(grün)
Fehleranzeige (gelb)
ID-Schalter für Erweiterungseinheit (SW2)
SCSI-Busanschluss 1
Aktivitätsanzeige (grün)
Anzeige für SCSI-
Zurücksetzung (grün)
Schalterabdeckung
ESM
Fehleranzeige (gelb)
