Positionen für Erweiterungseinheiten
In den folgenden Abschnitten werden die Hot-Swap-Komponenten der
Erweiterungseinheit und die Position für die Brückenkarte beschrieben.
Mit Hilfe der Hot-Swap-Funktionen der Erweiterungseinheit können Sie ein Fest-
plattenlaufwerk, eine Netzteil- und Lüftereinheit und ein ESM entfernen und aus-
tauchen, ohne dazu die Erweiterungseinheit auszuschalten. Die Verfügbarkeit der
Erweiterungseinheit bleibt erhalten, während eine Komponente entfernt, installiert
oder ersetzt wird.
Positionen für Hot-Swap-Festplattenlaufwerke

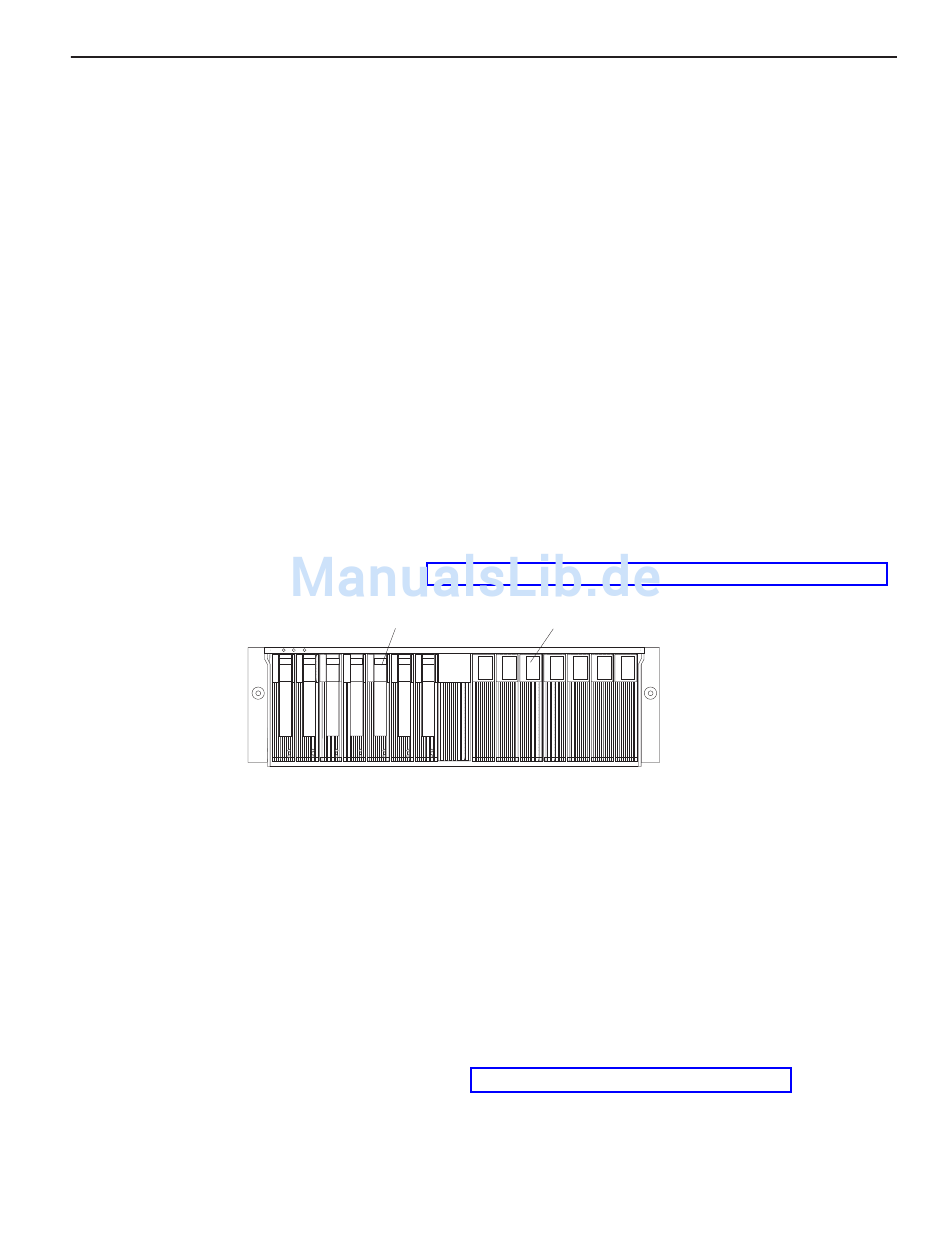

In der folgenden Abbildung ist zu sehen, wo sich die Positionen für Festplatten-
laufwerke, auf die von der Vorderseite der Erweiterungseinheit aus zugegriffen wer-
den kann, befinden. Die Erweiterungseinheit unterstützt bis zu 14 IBM Ultra320-
SCSI-Festplattenlaufwerke. Diese Laufwerke werden in einer Laufwerkhalterung
installiert geliefert. Sie installieren die Festplattenlaufwerke in den 14 Laufwerk-
positionen an der Vorderseite der Erweiterungseinheit.
In der folgenden Abbildung enthalten 7 der 14 Positionen für Festplattenlaufwerke
ein Festplattenlaufwerk, die anderen 7 Positionen enthalten Abdeckblenden. Damit
eine ordnungsgemäße Kühlung der Erweiterungseinheit gewährleistet ist, muss in
jeder Laufwerkposition, die kein Festplattenlaufwerk enthält, eine Abdeckblende
installiert sein. Weitere Informationen zum Installieren und Ersetzen von Laufwerken
finden Sie im Abschnitt „Mit Hot-Swap-Festplattenlaufwerken arbeiten" auf Seite 22.
Achtung:
wenn dessen grüne Aktivitätsanzeige blinkt. Tauschen Sie ein Festplattenlaufwerk
nur dann im laufenden Betrieb aus, wenn die gelbe Statusanzeige leuchtet (nicht
blinkt) oder wenn das Laufwerk inaktiv ist und die grüne Aktivitätsanzeige nicht
leuchtet (und nicht blinkt). Verwenden Sie die ServerRAID-Systemmanagementsoft-
ware, um den Status des Festplattenlaufwerks auf "defunct" zu setzen; anschlie-
ßend können Sie es im laufenden Betrieb austauschen.
Position für Brückenkarte
In der folgenden Abbildung ist die Position der Brückenkarte dargestellt. Auf diese
Position kann von der Vorderseite der Erweiterungseinheit aus zugegriffen werden.
Wenn Sie die Brückenkarte austauschen möchten, müssen Sie dazu die Erwei-
terungseinheit ausschalten. Weitere Informationen zum Austauschen einer Brücken-
karte finden Sie im Abschnitt „Brückenkarte austauschen" auf Seite 25.
Positionen für
Hot-Swap-Laufwerke
Position für
Position für
Brückenkarte
Brückenkarte
Tauschen Sie nie ein Festplattenlaufwerk im laufenden Betrieb aus,
Kapitel 1. Einführung zur IBM EXP400 Speichererweiterungseinheit
Abdeckblende
7
