Steuerelemente, Anzeigen, Komponenten und Anschlüsse der
Erweiterungseinheit
Die primären Steuerelemente der Erweiterungseinheit befinden sich an deren Vor-
derseite. Die Steuerelemente der Erweiterungseinheit befinden sich an deren Rück-
seite. Auf die zwei Hot-Swap-Netzteil- und Lüftereinheiten und die zwei ESMs kann
von der Rückseite der Erweiterungseinheit aus zugegriffen werden. Diese Kompo-
nenten enthalten einige Anzeigen für Benutzer sowie Anschlüsse.

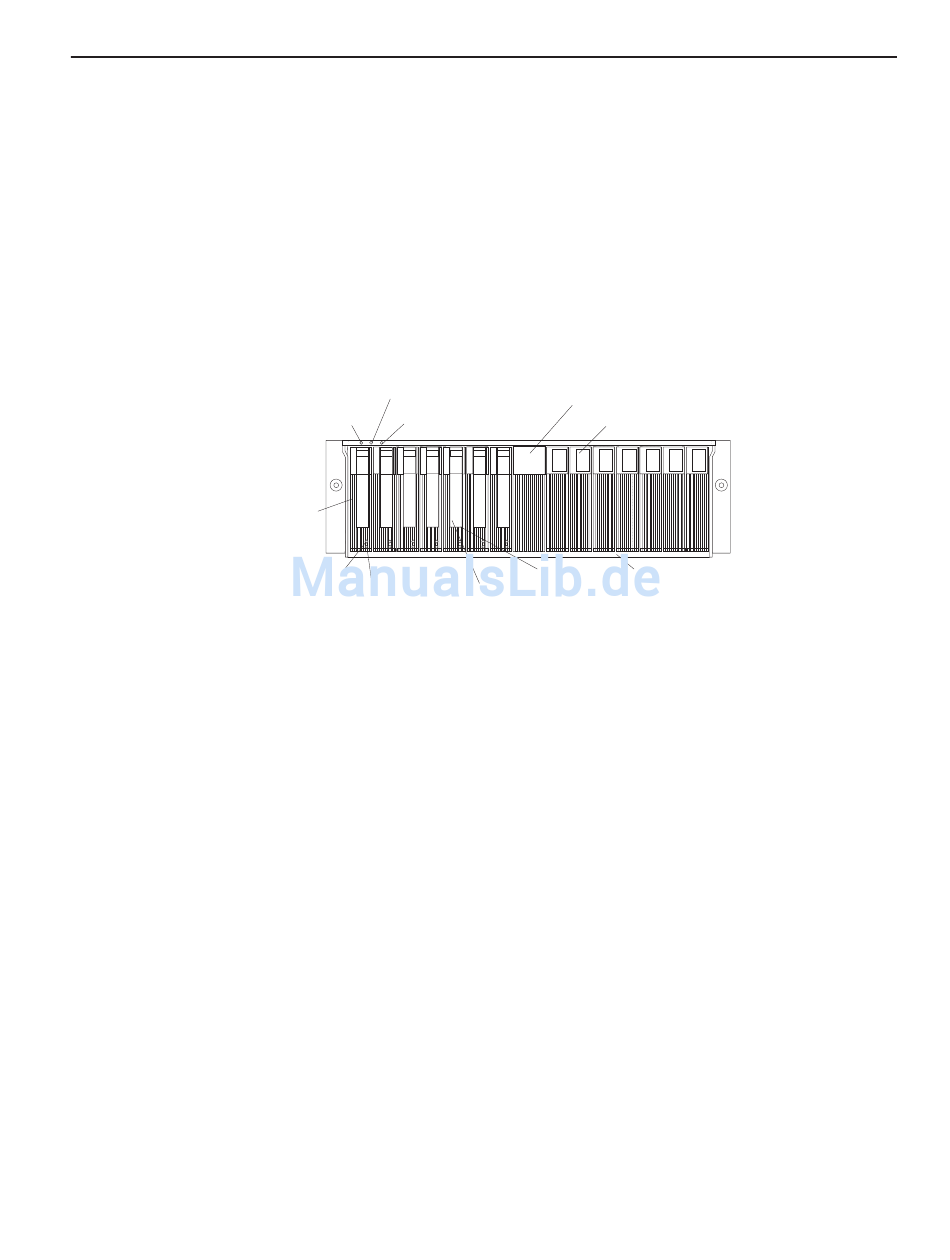

Vorderansicht
Die primären Steuerelemente an der Vorderseite der Erweiterungseinheit werden in
der folgenden Abbildung dargestellt und im nachfolgenden Absatz beschrieben.
Aktivitätsanzeige für
Festplattenlaufwerk
Betriebsanzeige (grün)
Allgemeine Systemfehleranzeige (gelb)
ID-Anzeige für Erweiterungseinheit (blau)
Position für Brückenkarte
Abdeckblende
Laufwerkpositionen
Allgemeine
Systemfehlerzeige
(gelb)
ID-Anzeige für
Betriebsanzeige (grün)
Erweiterungseinheit (blau)
Festplatten-
laufwerk
Statusanzeige für
(grün)
Festplattenlaufwerk
(gelb)
Diese grüne Anzeige leuchtet, wenn das Netzteil eingeschaltet ist und die
Erweiterungseinheit sowohl mit 5 V als auch mit 12 V Gleichstrom versorgt.
Wenn diese gelbe Anzeige leuchtet, ist an der Einheit ein Fehler aufgetre-
ten, z. B. an einem Netzteil, ESM oder Festplattenlaufwerk.
Die ID-Anzeige für die Erweiterungseinheit wird zum Identifizieren der
Erweiterungseinheit verwendet. Wenn diese blaue Anzeige leuchtet, hat die
Systemmanagementsoftware auf dem Server, der mit der Erweiterungs-
einheit verbunden ist, diese Erweiterungseinheit erkannt.
Die Position für die Brückenkarte befindet sich in der Mitte der Front-
verkleidung, zwischen Position 7 und Position 8.
Erweiterungseinheiten werden mit Abdeckblenden auf den nicht verwende-
ten Laufwerkpositionen geliefert. Vor dem Installieren neuer Festplatten-
laufwerke müssen Sie die Abdeckblenden entfernen und sie für die spätere
Verwendung aufbewahren. Alle 14 Positionen müssen entweder eine
Abdeckblende oder ein Festplattenlaufwerk enthalten.
Es gibt 14 Laufwerkpositionen, die entweder ein Festplattenlaufwerk oder
eine Abdeckblende enthalten.
Position für Brückenkarte
Abdeckblende
Verriegelung
Laufwerkpositionen
Griff für Laufwerk-
halterung
Kapitel 1. Einführung zur IBM EXP400 Speichererweiterungseinheit
9
