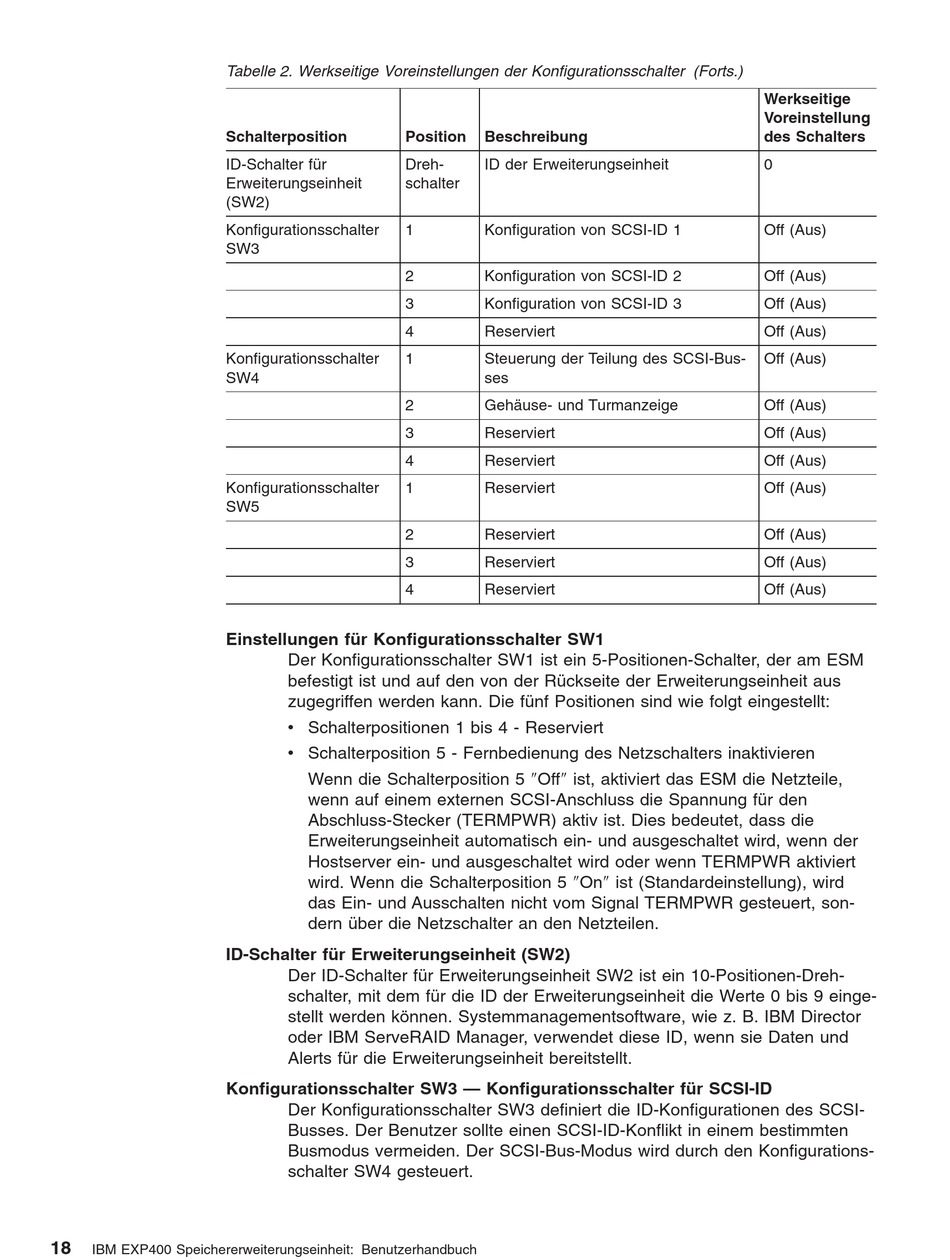

Tabelle 2. Werkseitige Voreinstellungen der Konfigurationsschalter (Forts.)
Schalterposition
ID-Schalter für
Erweiterungseinheit
(SW2)
Konfigurationsschalter
SW3
Konfigurationsschalter
SW4
Konfigurationsschalter
SW5
Einstellungen für Konfigurationsschalter SW1
ID-Schalter für Erweiterungseinheit (SW2)
Konfigurationsschalter SW3 — Konfigurationsschalter für SCSI-ID
18
IBM EXP400 Speichererweiterungseinheit: Benutzerhandbuch
Position
Dreh-
schalter
1
2
3
4
1
2
3
4
1
2
3
4
Der Konfigurationsschalter SW1 ist ein 5-Positionen-Schalter, der am ESM
befestigt ist und auf den von der Rückseite der Erweiterungseinheit aus
zugegriffen werden kann. Die fünf Positionen sind wie folgt eingestellt:
v Schalterpositionen 1 bis 4 - Reserviert
v Schalterposition 5 - Fernbedienung des Netzschalters inaktivieren
Wenn die Schalterposition 5 "Off" ist, aktiviert das ESM die Netzteile,
wenn auf einem externen SCSI-Anschluss die Spannung für den
Abschluss-Stecker (TERMPWR) aktiv ist. Dies bedeutet, dass die
Erweiterungseinheit automatisch ein- und ausgeschaltet wird, wenn der
Hostserver ein- und ausgeschaltet wird oder wenn TERMPWR aktiviert
wird. Wenn die Schalterposition 5 "On" ist (Standardeinstellung), wird
das Ein- und Ausschalten nicht vom Signal TERMPWR gesteuert, son-
dern über die Netzschalter an den Netzteilen.
Der ID-Schalter für Erweiterungseinheit SW2 ist ein 10-Positionen-Dreh-
schalter, mit dem für die ID der Erweiterungseinheit die Werte 0 bis 9 einge-
stellt werden können. Systemmanagementsoftware, wie z. B. IBM Director
oder IBM ServeRAID Manager, verwendet diese ID, wenn sie Daten und
Alerts für die Erweiterungseinheit bereitstellt.
Der Konfigurationsschalter SW3 definiert die ID-Konfigurationen des SCSI-
Busses. Der Benutzer sollte einen SCSI-ID-Konflikt in einem bestimmten
Busmodus vermeiden. Der SCSI-Bus-Modus wird durch den Konfigurations-
schalter SW4 gesteuert.
Beschreibung
ID der Erweiterungseinheit
Konfiguration von SCSI-ID 1
Konfiguration von SCSI-ID 2
Konfiguration von SCSI-ID 3
Reserviert
Steuerung der Teilung des SCSI-Bus-
ses
Gehäuse- und Turmanzeige
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
Werkseitige
Voreinstellung
des Schalters
0
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
