Kapitel 4. Informationen zum Netzteil mit -48 V Gleichstrom
Achtung:
Gleichstrom anschließen oder von der Stromquelle trennen, die Stromverbindung
an der Rückseite der Erweiterungseinheit installieren oder entfernen und das Netzt-
eil in der Erweiterungseinheit installieren oder daraus entfernen.
Wichtig: Gemäß EN55024:1998 dürfen die Netzkabel für dieses Produkt mit -48 V
nicht aus dem Gebäude herausführen, in dem das Gerät installiert ist.
Dieses Kapitel enthält Anweisungen zum Anschließen des Netzteils an eine Strom-
verteilereinheit und zum Austauschen des Netzteils in der Erweiterungseinheit.
Lesen Sie dieses Kapitel vollständig durch, bevor Sie die Stromverbindungen her-
stellen.

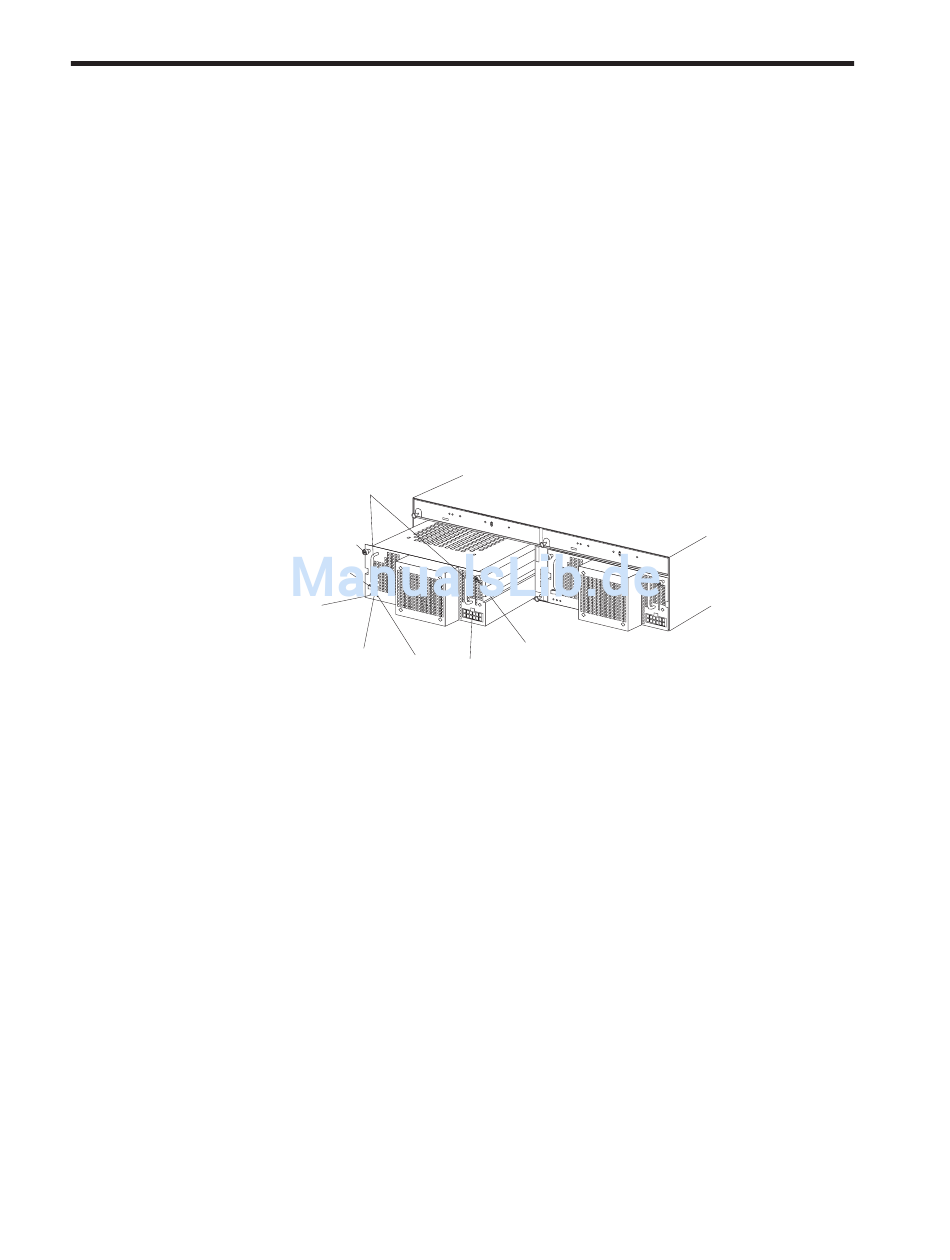

In der folgenden Abbildung sind die Hauptkomponenten des Netzteils mit -48 V
Gleichstrom dargestellt.
Anzeige für
Gleichstromeingang
Griff: Verwenden Sie die beiden Griffe zum Installieren und Entfernen des Netzteils.
Senkschrauben: Verwenden Sie diese Schrauben zum Sichern des Netzteils in der
Erweiterungseinheit.
Netzschalter: Drücken Sie diesen Schalter zum Ein- und Ausschalten des Netz-
teils.
Anzeige für Gleichstromeingang: Wenn diese Anzeige leuchtet, wird das
Gleichstromnetzteil von der externen Stromverteilereinheit versorgt.
Betriebsanzeige für Gleichstrom: Wenn diese Anzeige leuchtet, versorgt das
Netzteil die Erweiterungseinheit mit Strom.
Prüfanzeige: Wenn diese Anzeige leuchtet, ist das Netzteil ausgefallen, oder der
Netzschalter ist ausgeschaltet. Wenn diese Anzeige blinkt, ist der Lüfter ausgefal-
len.
Eingangsanschluss: Schließen Sie das Gleichstromkabel an diesen Anschluss an.
Nur ein ausgebildeter Servicetechniker darf das Netzteil mit -48 V
Griffe
Senkschraube
Netzschalter
Betriebsanzeige
Prüfanzeige Eingangsanschluss
für Gleichstrom
Senkschraube
29
