Verriegelung
Griff für Laufwerkhalterung
Statusanzeige (gelb)
Aktivitätsanzeige (grün)
Festplattenlaufwerk

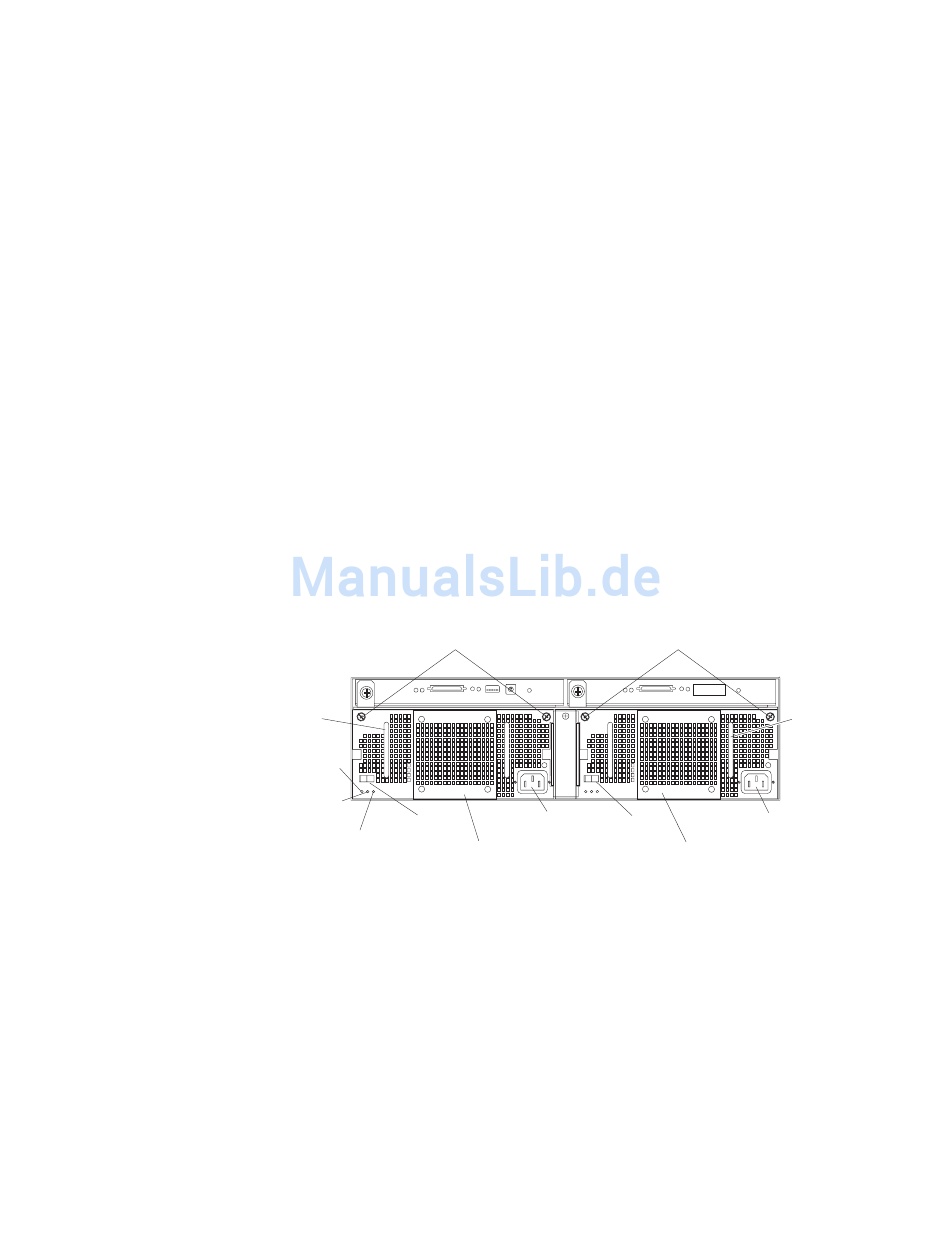

Rückansicht: Wechselstromnetzteil- und Lüftereinheiten
Auf die zwei Hot-Swap-Netzteil- und Lüftereinheiten kann von der Rückseite der
Erweiterungseinheit aus zugegriffen werden. Diese Komponenten an der Rück-
seite der Erweiterungseinheit enthalten mehrere Steuerelemente, Anzeigen und
Anschlüsse, die in der folgenden Abbildung dargestellt werden.
Betriebsanzeige für
Wechselstrom (grün)
Betriebsanzeige für
Gleichstrom (grün)
Rändelschrauben
Wechselstromnetzanschluss
Netzteil/Lüftung (CRU)
10
IBM EXP400 Speichererweiterungseinheit: Benutzerhandbuch
Diese blaue Verriegelung hat zwei Funktionen: sie gibt ein Festplattenlauf-
werk frei oder sichert es in der Position.
Sie können diesen Griff mit 2 Funktionen zum Einsetzen oder Entfernen
eines Festplattenlaufwerks verwenden.
Jedes Festplattenlaufwerk verfügt über eine Statusanzeige. Wenn diese
gelbe Anzeige durchgehend leuchtet, liegt ein Laufwerkfehler vor. Wenn
diese gelbe Anzeige blinkt, wird ein Laufwerk gerade erkannt oder wieder-
hergestellt.
Jedes Festplattenlaufwerk verfügt über eine Aktivitätsanzeige. Wenn diese
grüne Anzeige blinkt, ist das Laufwerk aktiv.
Sie können bis zu 14 Hot-Swap-Festplattenlaufwerke in der Erweiterungs-
einheit installieren. Jedes Laufwerk besteht aus einem Ultra320-Festplatten-
laufwerk und einem Einbaurahmen.
Rändelschrauben
Griff
Netzschalter
Fehleranzeige (gelb)
Lüftung (CRU)
Lösen Sie die Rändelschrauben, um eine Netzteil- und Lüftereinheit zu ent-
fernen oder zu installieren.
Hier wird das Netzkabel für die Netzteil- und Lüftereinheit angeschlossen.
Die beiden Hot-Swap-Netzteil- und Lüftereinheiten befinden sich an der
Rückseite der Erweiterungseinheit.
Wechselstrom-
Netzschalter
netzanschluss
Netzteil/
Netzteil/ Lüftung (CRU)
Rändelschrauben
Griff
Wechselstrom-
netzanschluss
