Kapitel 2. ESM-Konfigurationsschalter
Dieses Kapitel enthält allgemeine Informationen zu den Leistungsmerkmalen von
ESM bezüglich der Einstellungen der ESM-Konfigurationsschalter. Über die ESM-
Konfigurationsschalter wird gesteuert, auf welche Weise die Erweiterungseinheit mit
Strom versorgt wird und welche Services der Erweiterungseinheit aktiviert werden
(z. B. das Umschalten zwischen einer Gehäusekonfiguration und einer Turm-
konfiguration oder das Umstellen zwischen einer Konfiguration mit einem Bus und
einer Konfiguration mit zwei Bussen). In einer Konfiguration mit zwei Bussen ver-
wendet jeder Bus sieben Laufwerke. In einer Konfiguration mit einem Bus werden
alle 14 Laufwerke von einem Bus verwendet.

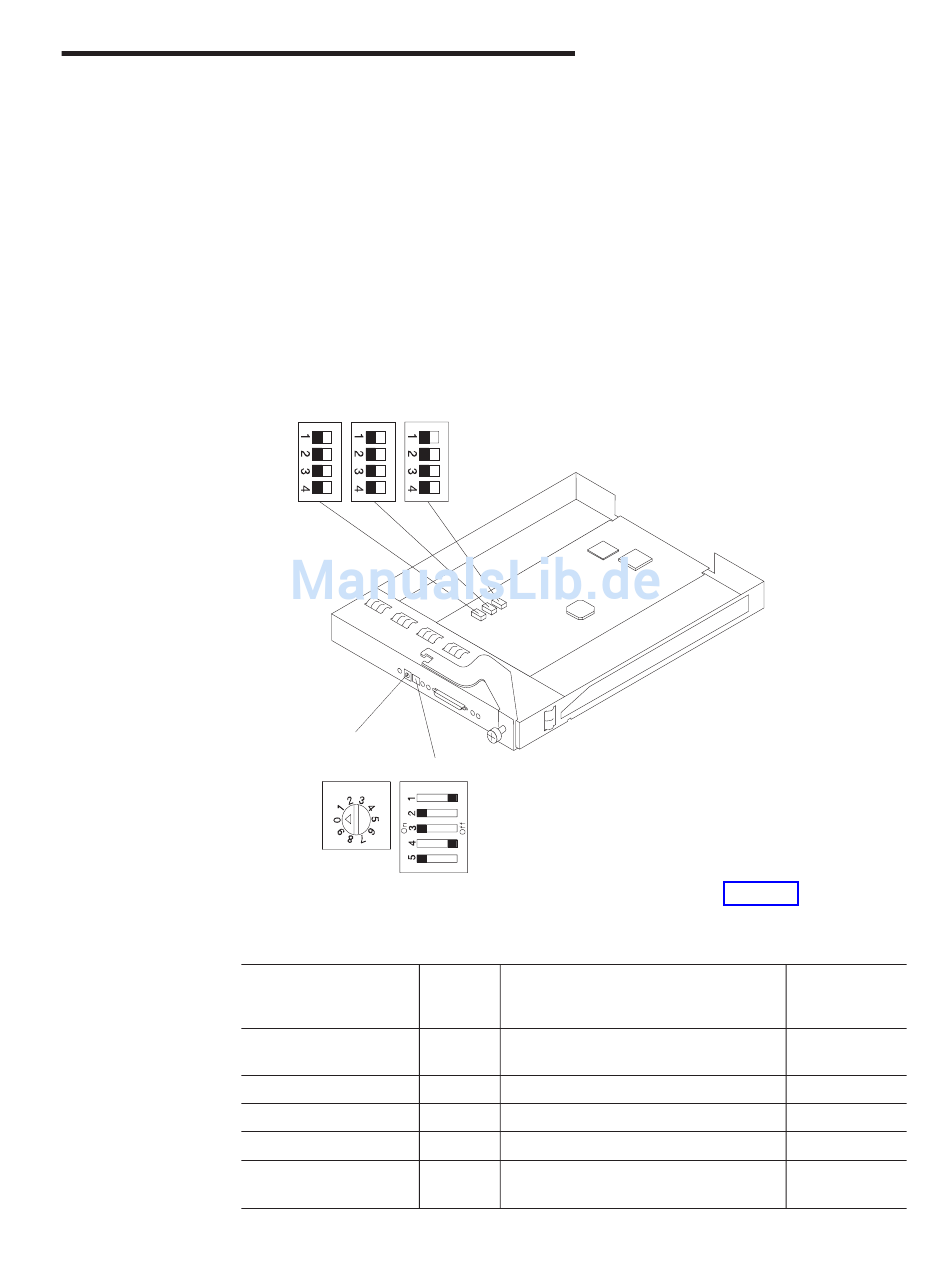

Ein ESM enthält fünf Sätze von Konfigurationsschaltern, die in der folgenden Abbil-
dung dargestellt sind.
SW5
SW3
SW4
ID-Schalter für
Erweiterungseinheit (SW2)
Einen Überblick über die Konfigurationsschalter finden Sie in Tabelle 2, eine
Beschreibung der Schalter folgt.
Tabelle 2. Werkseitige Voreinstellungen der Konfigurationsschalter
Schalterposition
Konfigurationsschalter
SW1
SW1
Position
Beschreibung
1
Reserviert
2
Reserviert
3
Reserviert
4
Reserviert
5
Fernbedienung des Netzschalters
inaktivieren
Werkseitige
Voreinstellung
des Schalters
Off (Aus)
On (Ein)
On (Ein)
Off (Aus)
On (Ein)
