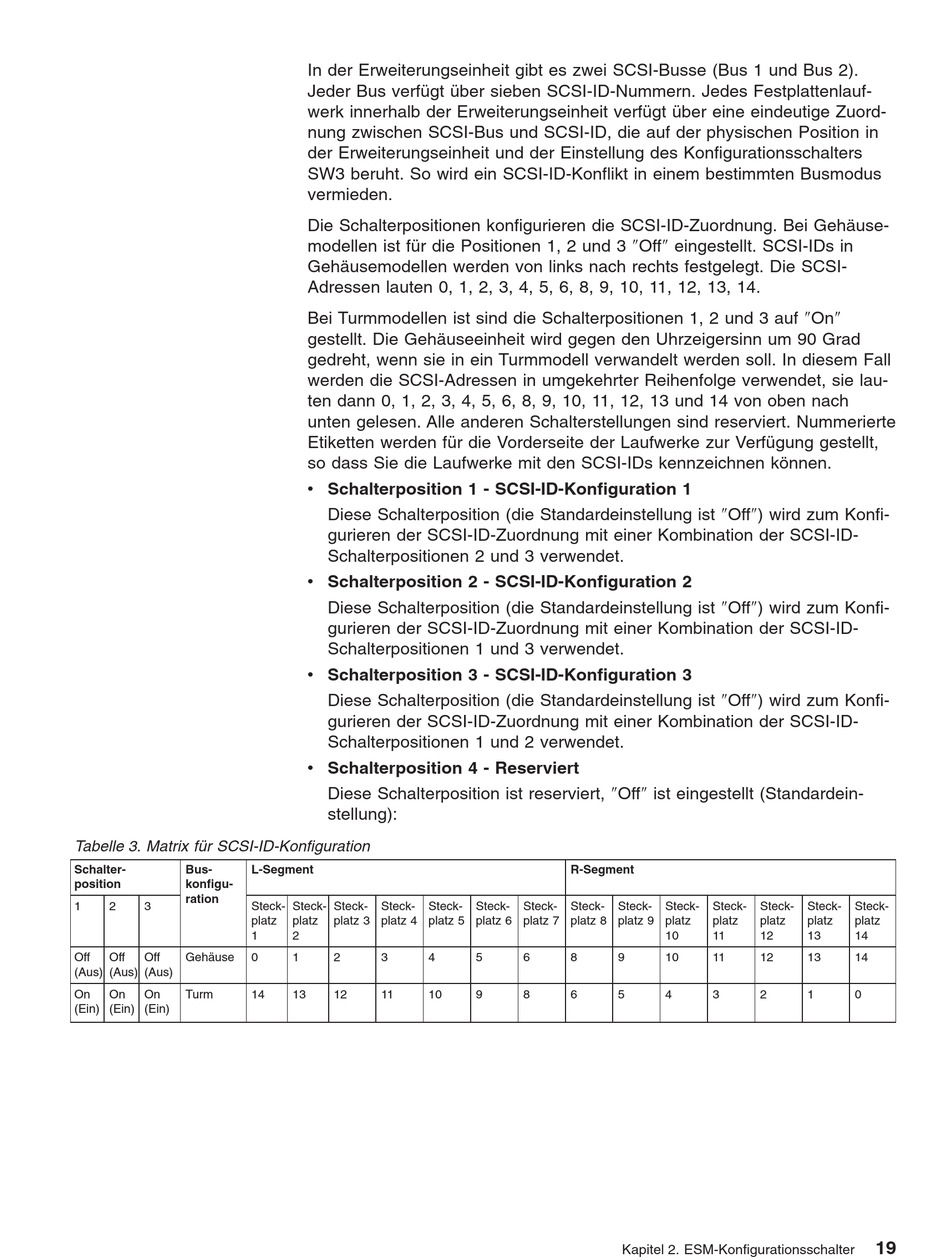

Tabelle 3. Matrix für SCSI-ID-Konfiguration
Schalter-
Bus-
L-Segment
position
konfigu-
ration
1
2
3
Steck-
platz
1
Off
Off
Off
Gehäuse
0
(Aus)
(Aus)
(Aus)
On
On
On
Turm
14
(Ein)
(Ein)
(Ein)
In der Erweiterungseinheit gibt es zwei SCSI-Busse (Bus 1 und Bus 2).
Jeder Bus verfügt über sieben SCSI-ID-Nummern. Jedes Festplattenlauf-
werk innerhalb der Erweiterungseinheit verfügt über eine eindeutige Zuord-
nung zwischen SCSI-Bus und SCSI-ID, die auf der physischen Position in
der Erweiterungseinheit und der Einstellung des Konfigurationsschalters
SW3 beruht. So wird ein SCSI-ID-Konflikt in einem bestimmten Busmodus
vermieden.
Die Schalterpositionen konfigurieren die SCSI-ID-Zuordnung. Bei Gehäuse-
modellen ist für die Positionen 1, 2 und 3 "Off" eingestellt. SCSI-IDs in
Gehäusemodellen werden von links nach rechts festgelegt. Die SCSI-
Adressen lauten 0, 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14.
Bei Turmmodellen ist sind die Schalterpositionen 1, 2 und 3 auf "On"
gestellt. Die Gehäuseeinheit wird gegen den Uhrzeigersinn um 90 Grad
gedreht, wenn sie in ein Turmmodell verwandelt werden soll. In diesem Fall
werden die SCSI-Adressen in umgekehrter Reihenfolge verwendet, sie lau-
ten dann 0, 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13 und 14 von oben nach
unten gelesen. Alle anderen Schalterstellungen sind reserviert. Nummerierte
Etiketten werden für die Vorderseite der Laufwerke zur Verfügung gestellt,
so dass Sie die Laufwerke mit den SCSI-IDs kennzeichnen können.
v Schalterposition 1 - SCSI-ID-Konfiguration 1
Diese Schalterposition (die Standardeinstellung ist "Off") wird zum Konfi-
gurieren der SCSI-ID-Zuordnung mit einer Kombination der SCSI-ID-
Schalterpositionen 2 und 3 verwendet.
v Schalterposition 2 - SCSI-ID-Konfiguration 2
Diese Schalterposition (die Standardeinstellung ist "Off") wird zum Konfi-
gurieren der SCSI-ID-Zuordnung mit einer Kombination der SCSI-ID-
Schalterpositionen 1 und 3 verwendet.
v Schalterposition 3 - SCSI-ID-Konfiguration 3
Diese Schalterposition (die Standardeinstellung ist "Off") wird zum Konfi-
gurieren der SCSI-ID-Zuordnung mit einer Kombination der SCSI-ID-
Schalterpositionen 1 und 2 verwendet.
v Schalterposition 4 - Reserviert
Diese Schalterposition ist reserviert, "Off" ist eingestellt (Standardein-
stellung):
Steck-
Steck-
Steck-
Steck-
platz
platz 3
platz 4
platz 5
2
1
2
3
4
13
12
11
10
R-Segment
Steck-
Steck-
Steck-
Steck-
platz 6
platz 7
platz 8
platz 9
5
6
8
9
9
8
6
5
Kapitel 2. ESM-Konfigurationsschalter
Steck-
Steck-
Steck-
Steck-
platz
platz
platz
platz
10
11
12
13
10
11
12
13
4
3
2
1
Steck-
platz
14
14
0
19
