6.3.2 Fijación del producto

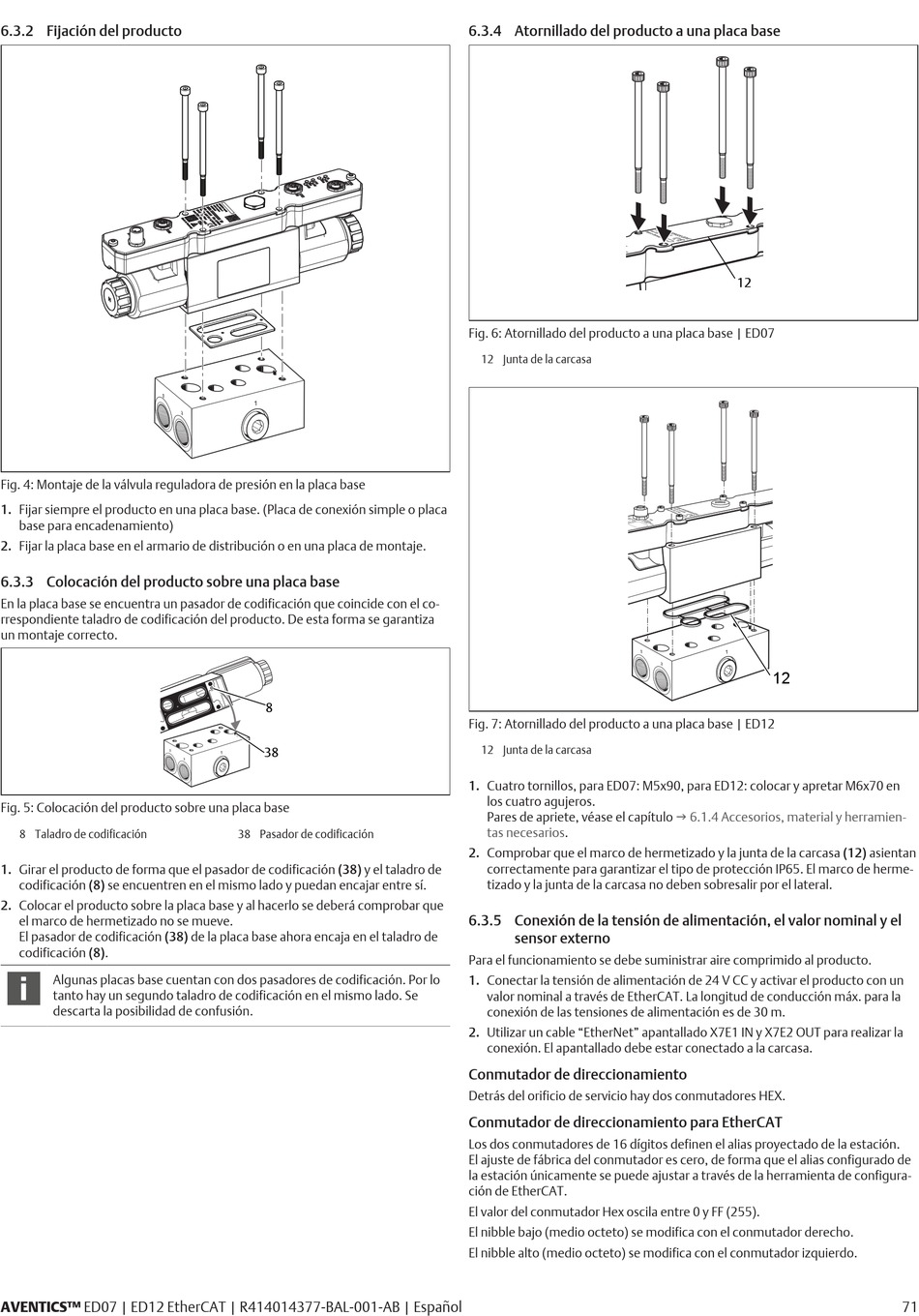

Fig. 4: Montaje de la válvula reguladora de presión en la placa base
1. Fijar siempre el producto en una placa base. (Placa de conexión simple o placa
base para encadenamiento)
2. Fijar la placa base en el armario de distribución o en una placa de montaje.
6.3.3 Colocación del producto sobre una placa base
En la placa base se encuentra un pasador de codificación que coincide con el co-
rrespondiente taladro de codificación del producto. De esta forma se garantiza
un montaje correcto.
Fig. 5: Colocación del producto sobre una placa base
8 Taladro de codificación
1. Girar el producto de forma que el pasador de codificación (38) y el taladro de
codificación (8) se encuentren en el mismo lado y puedan encajar entre sí.
2. Colocar el producto sobre la placa base y al hacerlo se deberá comprobar que
el marco de hermetizado no se mueve.
El pasador de codificación (38) de la placa base ahora encaja en el taladro de
codificación (8).
Algunas placas base cuentan con dos pasadores de codificación. Por lo
tanto hay un segundo taladro de codificación en el mismo lado. Se
descarta la posibilidad de confusión.
AVENTICS™ ED07 | ED12 EtherCAT | R414014377-BAL-001-AB | Español
8
38
38 Pasador de codificación

6.3.4 Atornillado del producto a una placa base

Fig. 6: Atornillado del producto a una placa base | ED07
12 Junta de la carcasa
Fig. 7: Atornillado del producto a una placa base | ED12
12 Junta de la carcasa
1. Cuatro tornillos, para ED07: M5x90, para ED12: colocar y apretar M6x70 en
los cuatro agujeros.
Pares de apriete, véase el capítulo
tas necesarios.
2. Comprobar que el marco de hermetizado y la junta de la carcasa (12) asientan
correctamente para garantizar el tipo de protección IP65. El marco de herme-
tizado y la junta de la carcasa no deben sobresalir por el lateral.
6.3.5 Conexión de la tensión de alimentación, el valor nominal y el
sensor externo
Para el funcionamiento se debe suministrar aire comprimido al producto.
1. Conectar la tensión de alimentación de 24 V CC y activar el producto con un
valor nominal a través de EtherCAT. La longitud de conducción máx. para la
conexión de las tensiones de alimentación es de 30 m.
2. Utilizar un cable "EtherNet" apantallado X7E1 IN y X7E2 OUT para realizar la
conexión. El apantallado debe estar conectado a la carcasa.
Conmutador de direccionamiento
Detrás del orificio de servicio hay dos conmutadores HEX.
Conmutador de direccionamiento para EtherCAT
Los dos conmutadores de 16 dígitos definen el alias proyectado de la estación.
El ajuste de fábrica del conmutador es cero, de forma que el alias configurado de
la estación únicamente se puede ajustar a través de la herramienta de configura-
ción de EtherCAT.
El valor del conmutador Hex oscila entre 0 y FF (255).
El nibble bajo (medio octeto) se modifica con el conmutador derecho.
El nibble alto (medio octeto) se modifica con el conmutador izquierdo.
