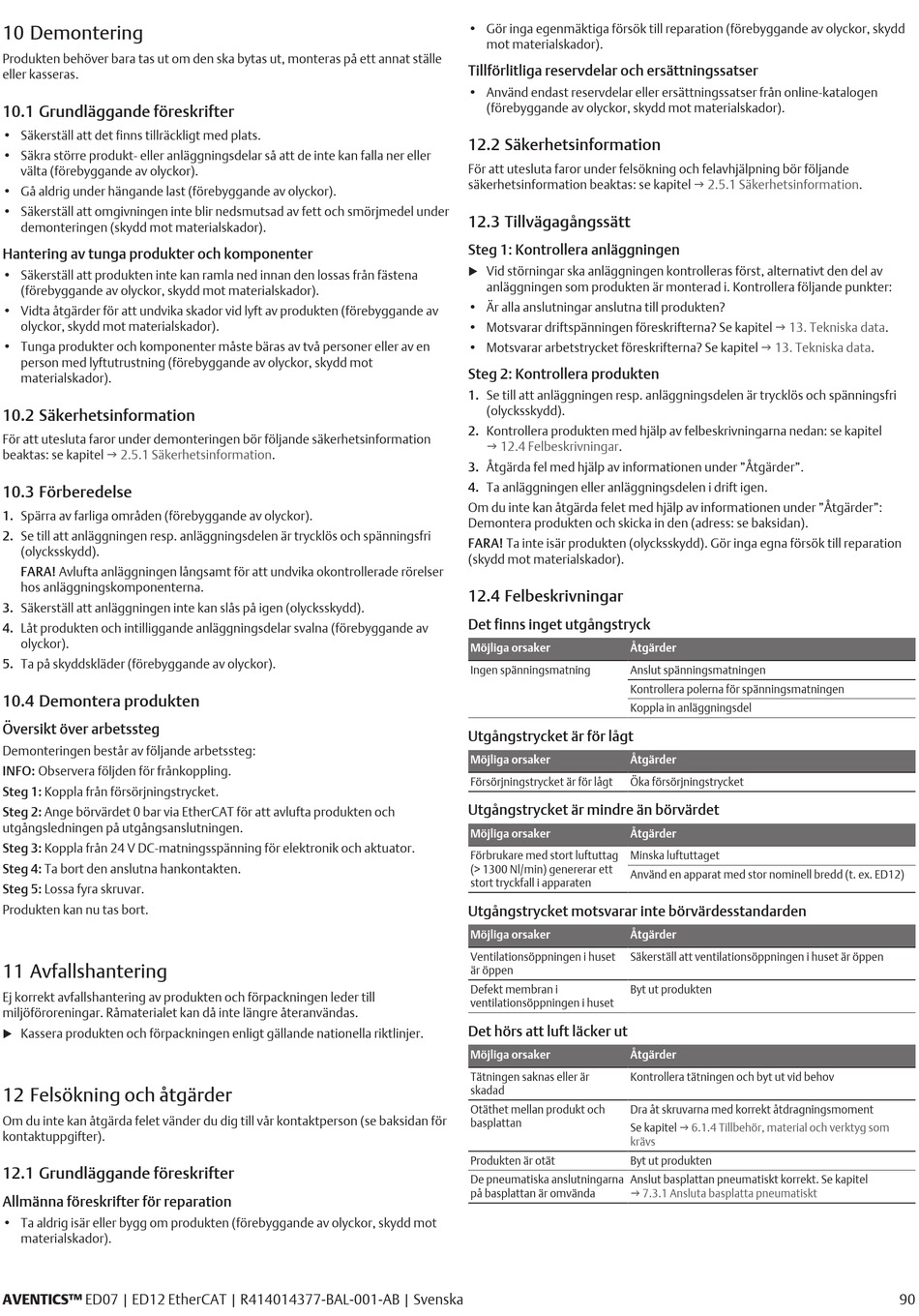

10 Demontering

Produkten behöver bara tas ut om den ska bytas ut, monteras på ett annat ställe
eller kasseras.
10.1 Grundläggande föreskrifter
• Säkerställ att det finns tillräckligt med plats.
• Säkra större produkt- eller anläggningsdelar så att de inte kan falla ner eller
välta (förebyggande av olyckor).
• Gå aldrig under hängande last (förebyggande av olyckor).
• Säkerställ att omgivningen inte blir nedsmutsad av fett och smörjmedel under
demonteringen (skydd mot materialskador).
Hantering av tunga produkter och komponenter
• Säkerställ att produkten inte kan ramla ned innan den lossas från fästena
(förebyggande av olyckor, skydd mot materialskador).
• Vidta åtgärder för att undvika skador vid lyft av produkten (förebyggande av
olyckor, skydd mot materialskador).
• Tunga produkter och komponenter måste bäras av två personer eller av en
person med lyftutrustning (förebyggande av olyckor, skydd mot
materialskador).
10.2 Säkerhetsinformation
För att utesluta faror under demonteringen bör följande säkerhetsinformation
beaktas: se kapitel g 2.5.1 Säkerhetsinformation.
10.3 Förberedelse
1. Spärra av farliga områden (förebyggande av olyckor).
2. Se till att anläggningen resp. anläggningsdelen är trycklös och spänningsfri
(olycksskydd).
FARA! Avlufta anläggningen långsamt för att undvika okontrollerade rörelser
hos anläggningskomponenterna.
3. Säkerställ att anläggningen inte kan slås på igen (olycksskydd).
4. Låt produkten och intilliggande anläggningsdelar svalna (förebyggande av
olyckor).
5. Ta på skyddskläder (förebyggande av olyckor).

10.4 Demontera produkten

Översikt över arbetssteg
Demonteringen består av följande arbetssteg:
INFO: Observera följden för frånkoppling.
Steg 1: Koppla från försörjningstrycket.
Steg 2: Ange börvärdet 0 bar via EtherCAT för att avlufta produkten och
utgångsledningen på utgångsanslutningen.
Steg 3: Koppla från 24 V DC-matningsspänning för elektronik och aktuator.
Steg 4: Ta bort den anslutna hankontakten.
Steg 5: Lossa fyra skruvar.
Produkten kan nu tas bort.

11 Avfallshantering

Ej korrekt avfallshantering av produkten och förpackningen leder till
miljöföroreningar. Råmaterialet kan då inte längre återanvändas.
Kassera produkten och förpackningen enligt gällande nationella riktlinjer.
u
12 Felsökning och åtgärder
Om du inte kan åtgärda felet vänder du dig till vår kontaktperson (se baksidan för
kontaktuppgifter).
12.1 Grundläggande föreskrifter
Allmänna föreskrifter för reparation
• Ta aldrig isär eller bygg om produkten (förebyggande av olyckor, skydd mot
materialskador).
AVENTICS™ ED07 | ED12 EtherCAT | R414014377-BAL-001-AB | Svenska
• Gör inga egenmäktiga försök till reparation (förebyggande av olyckor, skydd
mot materialskador).
Tillförlitliga reservdelar och ersättningssatser
• Använd endast reservdelar eller ersättningssatser från online-katalogen
(förebyggande av olyckor, skydd mot materialskador).
12.2 Säkerhetsinformation
För att utesluta faror under felsökning och felavhjälpning bör följande
säkerhetsinformation beaktas: se kapitel g 2.5.1 Säkerhetsinformation.
12.3 Tillvägagångssätt
Steg 1: Kontrollera anläggningen
Vid störningar ska anläggningen kontrolleras först, alternativt den del av
u
anläggningen som produkten är monterad i. Kontrollera följande punkter:
• Är alla anslutningar anslutna till produkten?
• Motsvarar driftspänningen föreskrifterna? Se kapitel
• Motsvarar arbetstrycket föreskrifterna? Se kapitel
Steg 2: Kontrollera produkten
1. Se till att anläggningen resp. anläggningsdelen är trycklös och spänningsfri
(olycksskydd).
2. Kontrollera produkten med hjälp av felbeskrivningarna nedan: se kapitel
g 12.4 Felbeskrivningar.
3. Åtgärda fel med hjälp av informationen under "Åtgärder".
4. Ta anläggningen eller anläggningsdelen i drift igen.
Om du inte kan åtgärda felet med hjälp av informationen under "Åtgärder":
Demontera produkten och skicka in den (adress: se baksidan).
FARA! Ta inte isär produkten (olycksskydd). Gör inga egna försök till reparation
(skydd mot materialskador).

12.4 Felbeskrivningar

Det finns inget utgångstryck
Möjliga orsaker Åtgärder
Ingen spänningsmatning Anslut spänningsmatningen
Kontrollera polerna för spänningsmatningen
Koppla in anläggningsdel
Utgångstrycket är för lågt
Möjliga orsaker Åtgärder
Försörjningstrycket är för lågt Öka försörjningstrycket
Utgångstrycket är mindre än börvärdet
Möjliga orsaker Åtgärder
Förbrukare med stort luftuttag Minska luftuttaget
(> 1300 Nl/min) genererar ett
Använd en apparat med stor nominell bredd (t. ex. ED12)
stort tryckfall i apparaten
Utgångstrycket motsvarar inte börvärdesstandarden
Möjliga orsaker Åtgärder
Ventilationsöppningen i huset Säkerställ att ventilationsöppningen i huset är öppen
är öppen
Defekt membran i Byt ut produkten
ventilationsöppningen i huset
Det hörs att luft läcker ut
Möjliga orsaker Åtgärder
Tätningen saknas eller är Kontrollera tätningen och byt ut vid behov
skadad
Otäthet mellan produkt och Dra åt skruvarna med korrekt åtdragningsmoment
basplattan
Se kapitel
krävs
Produkten är otät Byt ut produkten
De pneumatiska anslutningarna Anslut basplattan pneumatiskt korrekt. Se kapitel
på basplattan är omvända g 7.3.1 Ansluta basplatta pneumatiskt
g 13. Tekniska
g 13. Tekniska data.
g 6.1.4 Tillbehör, material och verktyg som
data.
90
