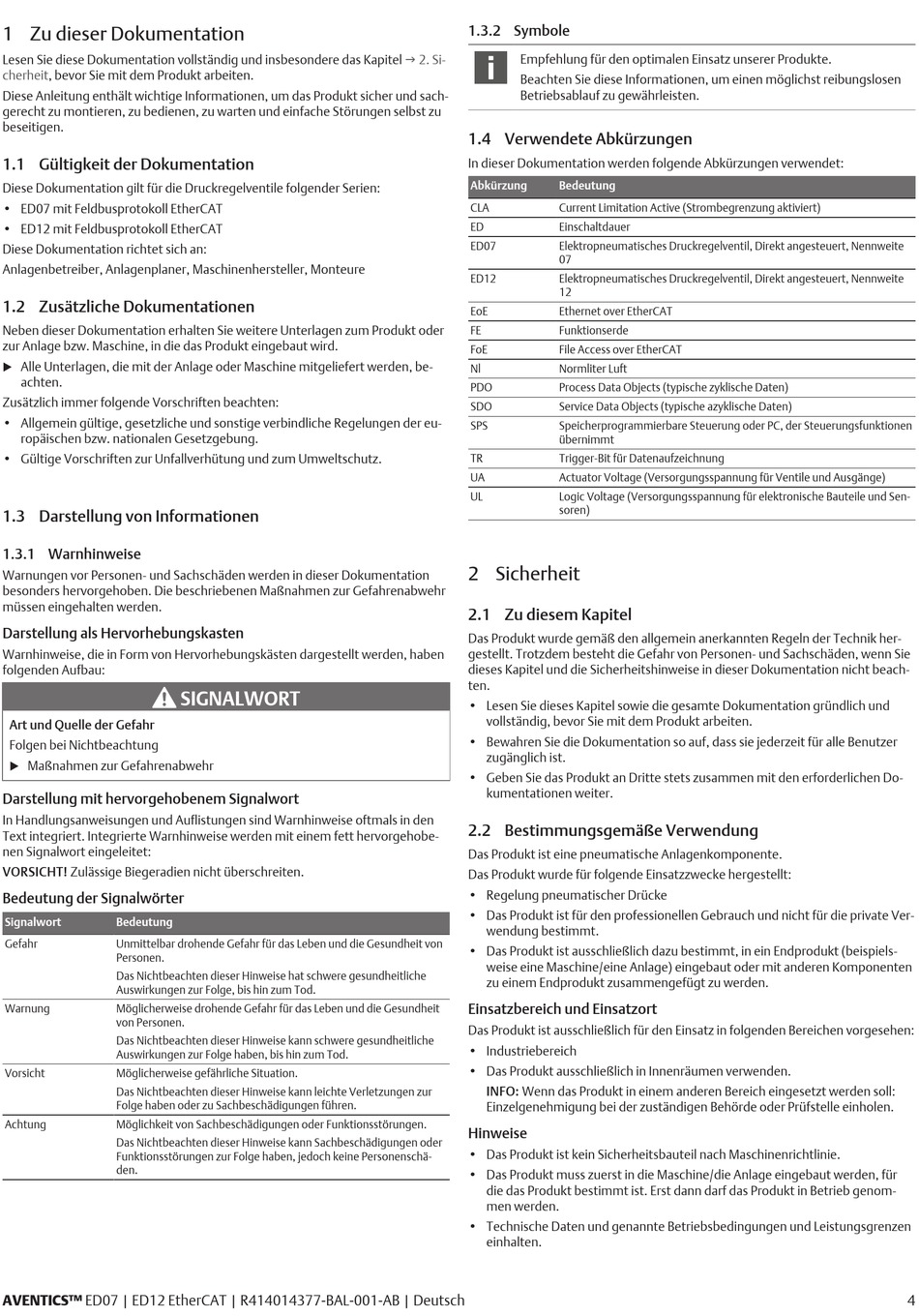

1 Zu dieser Dokumentation
Lesen Sie diese Dokumentation vollständig und insbesondere das Kapitel
cherheit, bevor Sie mit dem Produkt arbeiten.
Diese Anleitung enthält wichtige Informationen, um das Produkt sicher und sach-
gerecht zu montieren, zu bedienen, zu warten und einfache Störungen selbst zu
beseitigen.
1.1 Gültigkeit der Dokumentation
Diese Dokumentation gilt für die Druckregelventile folgender Serien:
• ED07 mit Feldbusprotokoll EtherCAT
• ED12 mit Feldbusprotokoll EtherCAT
Diese Dokumentation richtet sich an:
Anlagenbetreiber, Anlagenplaner, Maschinenhersteller, Monteure
1.2 Zusätzliche Dokumentationen
Neben dieser Dokumentation erhalten Sie weitere Unterlagen zum Produkt oder
zur Anlage bzw. Maschine, in die das Produkt eingebaut wird.
Alle Unterlagen, die mit der Anlage oder Maschine mitgeliefert werden, be-
u
achten.
Zusätzlich immer folgende Vorschriften beachten:
• Allgemein gültige, gesetzliche und sonstige verbindliche Regelungen der eu-
ropäischen bzw. nationalen Gesetzgebung.
• Gültige Vorschriften zur Unfallverhütung und zum Umweltschutz.
1.3 Darstellung von Informationen
1.3.1 Warnhinweise
Warnungen vor Personen- und Sachschäden werden in dieser Dokumentation
besonders hervorgehoben. Die beschriebenen Maßnahmen zur Gefahrenabwehr
müssen eingehalten werden.
Darstellung als Hervorhebungskasten
Warnhinweise, die in Form von Hervorhebungskästen dargestellt werden, haben
folgenden Aufbau:
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung
Maßnahmen zur Gefahrenabwehr
u
Darstellung mit hervorgehobenem Signalwort
In Handlungsanweisungen und Auflistungen sind Warnhinweise oftmals in den
Text integriert. Integrierte Warnhinweise werden mit einem fett hervorgehobe-
nen Signalwort eingeleitet:
VORSICHT! Zulässige Biegeradien nicht überschreiten.
Bedeutung der Signalwörter
Signalwort
Bedeutung
Gefahr
Unmittelbar drohende Gefahr für das Leben und die Gesundheit von
Personen.
Das Nichtbeachten dieser Hinweise hat schwere gesundheitliche
Auswirkungen zur Folge, bis hin zum Tod.
Warnung
Möglicherweise drohende Gefahr für das Leben und die Gesundheit
von Personen.
Das Nichtbeachten dieser Hinweise kann schwere gesundheitliche
Auswirkungen zur Folge haben, bis hin zum Tod.
Vorsicht
Möglicherweise gefährliche Situation.
Das Nichtbeachten dieser Hinweise kann leichte Verletzungen zur
Folge haben oder zu Sachbeschädigungen führen.
Achtung
Möglichkeit von Sachbeschädigungen oder Funktionsstörungen.
Das Nichtbeachten dieser Hinweise kann Sachbeschädigungen oder
Funktionsstörungen zur Folge haben, jedoch keine Personenschä-
den.
AVENTICS™ ED07 | ED12 EtherCAT | R414014377-BAL-001-AB | Deutsch
SIGNALWORT
1.3.2 Symbole
Empfehlung für den optimalen Einsatz unserer Produkte.
g 2. Si-
Beachten Sie diese Informationen, um einen möglichst reibungslosen
Betriebsablauf zu gewährleisten.
1.4 Verwendete Abkürzungen
In dieser Dokumentation werden folgende Abkürzungen verwendet:
Abkürzung
Bedeutung
CLA
Current Limitation Active (Strombegrenzung aktiviert)
ED
Einschaltdauer
ED07
Elektropneumatisches Druckregelventil, Direkt angesteuert, Nennweite
07
ED12
Elektropneumatisches Druckregelventil, Direkt angesteuert, Nennweite
12
EoE
Ethernet over EtherCAT
FE
Funktionserde
FoE
File Access over EtherCAT
Nl
Normliter Luft
PDO
Process Data Objects (typische zyklische Daten)
SDO
Service Data Objects (typische azyklische Daten)
SPS
Speicherprogrammierbare Steuerung oder PC, der Steuerungsfunktionen
übernimmt
TR
Trigger-Bit für Datenaufzeichnung
UA
Actuator Voltage (Versorgungsspannung für Ventile und Ausgänge)
UL
Logic Voltage (Versorgungsspannung für elektronische Bauteile und Sen-
soren)
2 Sicherheit
2.1 Zu diesem Kapitel
Das Produkt wurde gemäß den allgemein anerkannten Regeln der Technik her-
gestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie
dieses Kapitel und die Sicherheitshinweise in dieser Dokumentation nicht beach-
ten.
• Lesen Sie dieses Kapitel sowie die gesamte Dokumentation gründlich und
vollständig, bevor Sie mit dem Produkt arbeiten.
• Bewahren Sie die Dokumentation so auf, dass sie jederzeit für alle Benutzer
zugänglich ist.
• Geben Sie das Produkt an Dritte stets zusammen mit den erforderlichen Do-
kumentationen weiter.
2.2 Bestimmungsgemäße Verwendung
Das Produkt ist eine pneumatische Anlagenkomponente.
Das Produkt wurde für folgende Einsatzzwecke hergestellt:
• Regelung pneumatischer Drücke
• Das Produkt ist für den professionellen Gebrauch und nicht für die private Ver-
wendung bestimmt.
• Das Produkt ist ausschließlich dazu bestimmt, in ein Endprodukt (beispiels-
weise eine Maschine/eine Anlage) eingebaut oder mit anderen Komponenten
zu einem Endprodukt zusammengefügt zu werden.
Einsatzbereich und Einsatzort
Das Produkt ist ausschließlich für den Einsatz in folgenden Bereichen vorgesehen:
• Industriebereich
• Das Produkt ausschließlich in Innenräumen verwenden.
INFO: Wenn das Produkt in einem anderen Bereich eingesetzt werden soll:
Einzelgenehmigung bei der zuständigen Behörde oder Prüfstelle einholen.
Hinweise
• Das Produkt ist kein Sicherheitsbauteil nach Maschinenrichtlinie.
• Das Produkt muss zuerst in die Maschine/die Anlage eingebaut werden, für
die das Produkt bestimmt ist. Erst dann darf das Produkt in Betrieb genom-
men werden.
• Technische Daten und genannte Betriebsbedingungen und Leistungsgrenzen
einhalten.
