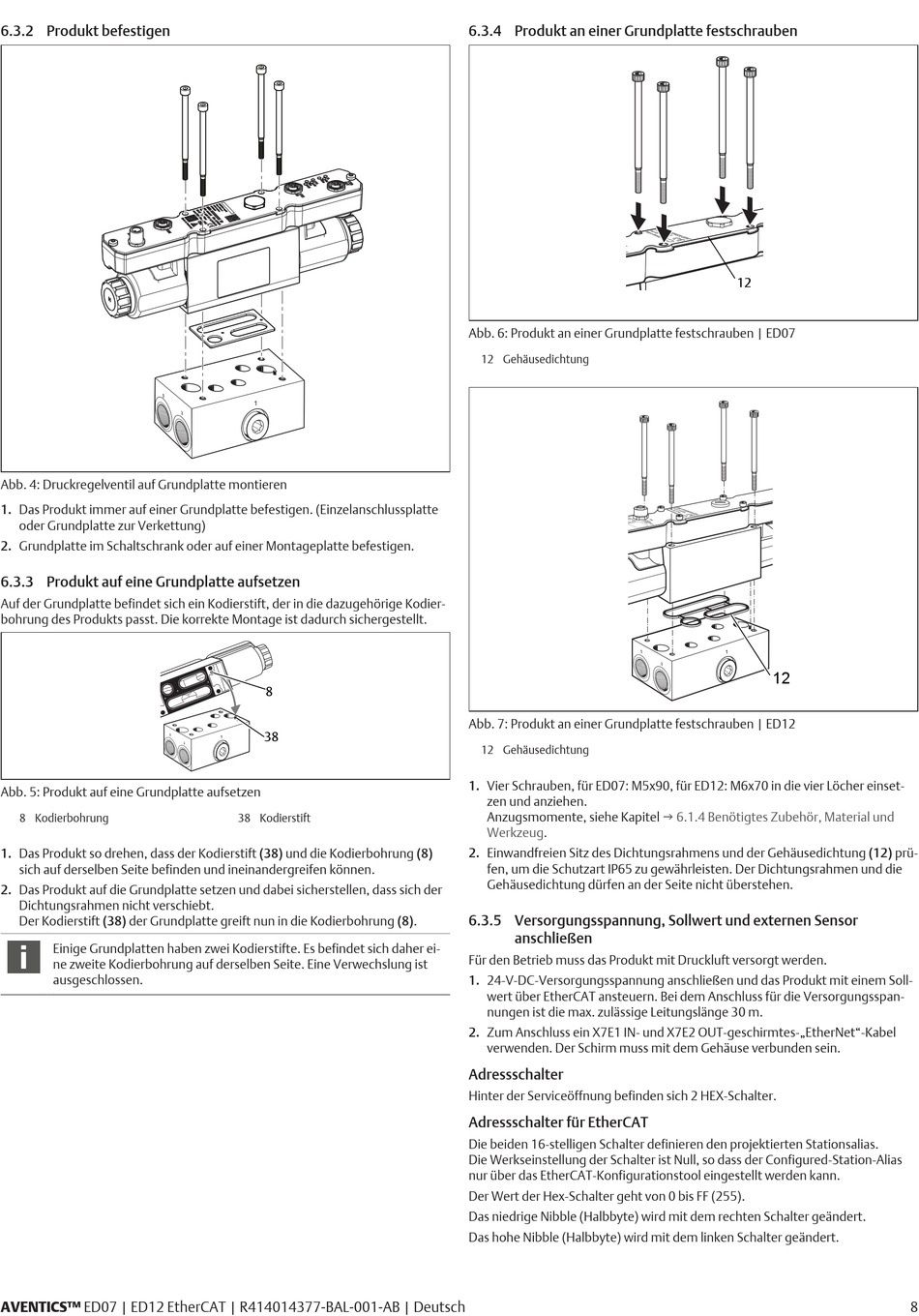

6.3.2 Produkt befestigen

Abb. 4: Druckregelventil auf Grundplatte montieren
1. Das Produkt immer auf einer Grundplatte befestigen. (Einzelanschlussplatte
oder Grundplatte zur Verkettung)
2. Grundplatte im Schaltschrank oder auf einer Montageplatte befestigen.

6.3.3 Produkt auf eine Grundplatte aufsetzen

Auf der Grundplatte befindet sich ein Kodierstift, der in die dazugehörige Kodier-
bohrung des Produkts passt. Die korrekte Montage ist dadurch sichergestellt.
Abb. 5: Produkt auf eine Grundplatte aufsetzen
8 Kodierbohrung
1. Das Produkt so drehen, dass der Kodierstift (38) und die Kodierbohrung (8)
sich auf derselben Seite befinden und ineinandergreifen können.
2. Das Produkt auf die Grundplatte setzen und dabei sicherstellen, dass sich der
Dichtungsrahmen nicht verschiebt.
Der Kodierstift (38) der Grundplatte greift nun in die Kodierbohrung (8).
Einige Grundplatten haben zwei Kodierstifte. Es befindet sich daher ei-
ne zweite Kodierbohrung auf derselben Seite. Eine Verwechslung ist
ausgeschlossen.
AVENTICS™ ED07 | ED12 EtherCAT | R414014377-BAL-001-AB | Deutsch
8
38
38 Kodierstift

6.3.4 Produkt an einer Grundplatte festschrauben

Abb. 6: Produkt an einer Grundplatte festschrauben | ED07
12 Gehäusedichtung
Abb. 7: Produkt an einer Grundplatte festschrauben | ED12
12 Gehäusedichtung
1. Vier Schrauben, für ED07: M5x90, für ED12: M6x70 in die vier Löcher einset-
zen und anziehen.
Anzugsmomente, siehe Kapitel
Werkzeug.
2. Einwandfreien Sitz des Dichtungsrahmens und der Gehäusedichtung (12) prü-
fen, um die Schutzart IP65 zu gewährleisten. Der Dichtungsrahmen und die
Gehäusedichtung dürfen an der Seite nicht überstehen.
6.3.5 Versorgungsspannung, Sollwert und externen Sensor
anschließen
Für den Betrieb muss das Produkt mit Druckluft versorgt werden.
1. 24-V-DC-Versorgungsspannung anschließen und das Produkt mit einem Soll-
wert über EtherCAT ansteuern. Bei dem Anschluss für die Versorgungsspan-
nungen ist die max. zulässige Leitungslänge 30 m.
2. Zum Anschluss ein X7E1 IN- und X7E2 OUT-geschirmtes-„EtherNet"-Kabel
verwenden. Der Schirm muss mit dem Gehäuse verbunden sein.
Adressschalter
Hinter der Serviceöffnung befinden sich 2 HEX-Schalter.
Adressschalter für EtherCAT
Die beiden 16-stelligen Schalter definieren den projektierten Stationsalias.
Die Werkseinstellung der Schalter ist Null, so dass der Configured-Station-Alias
nur über das EtherCAT-Konfigurationstool eingestellt werden kann.
Der Wert der Hex-Schalter geht von 0 bis FF (255).
Das niedrige Nibble (Halbbyte) wird mit dem rechten Schalter geändert.
Das hohe Nibble (Halbbyte) wird mit dem linken Schalter geändert.
12
12
g 6.1.4 Benötigtes Zubehör, Material und
