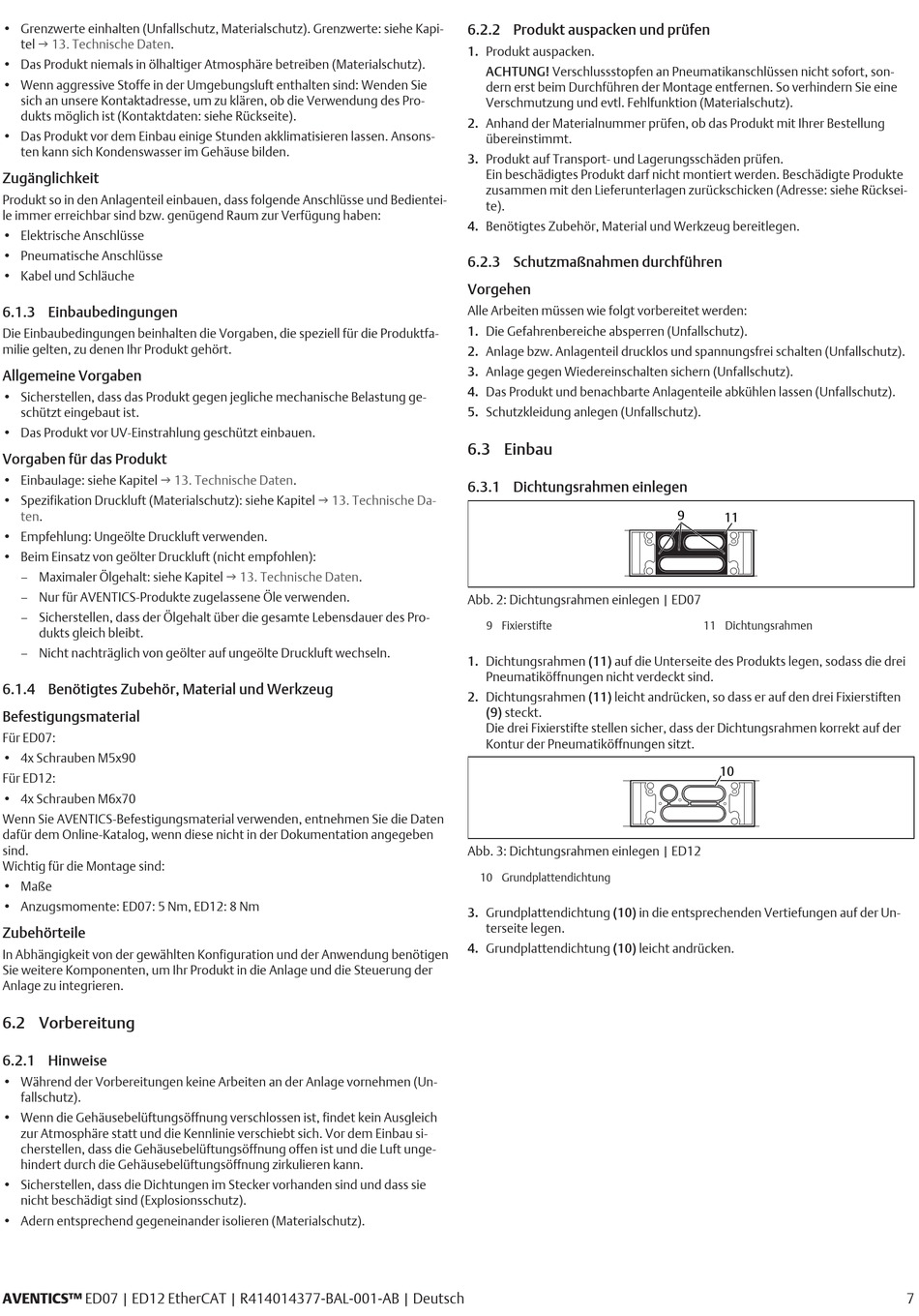

• Grenzwerte einhalten (Unfallschutz, Materialschutz). Grenzwerte: siehe Kapi-
tel g 13. Technische Daten.
• Das Produkt niemals in ölhaltiger Atmosphäre betreiben (Materialschutz).
• Wenn aggressive Stoffe in der Umgebungsluft enthalten sind: Wenden Sie
sich an unsere Kontaktadresse, um zu klären, ob die Verwendung des Pro-
dukts möglich ist (Kontaktdaten: siehe Rückseite).
• Das Produkt vor dem Einbau einige Stunden akklimatisieren lassen. Ansons-
ten kann sich Kondenswasser im Gehäuse bilden.
Zugänglichkeit
Produkt so in den Anlagenteil einbauen, dass folgende Anschlüsse und Bedientei-
le immer erreichbar sind bzw. genügend Raum zur Verfügung haben:
• Elektrische Anschlüsse
• Pneumatische Anschlüsse
• Kabel und Schläuche

6.1.3 Einbaubedingungen

Die Einbaubedingungen beinhalten die Vorgaben, die speziell für die Produktfa-
milie gelten, zu denen Ihr Produkt gehört.
Allgemeine Vorgaben
• Sicherstellen, dass das Produkt gegen jegliche mechanische Belastung ge-
schützt eingebaut ist.
• Das Produkt vor UV-Einstrahlung geschützt einbauen.
Vorgaben für das Produkt
• Einbaulage: siehe Kapitel g 13. Technische
• Spezifikation Druckluft (Materialschutz): siehe Kapitel
ten.
• Empfehlung: Ungeölte Druckluft verwenden.
• Beim Einsatz von geölter Druckluft (nicht empfohlen):
– Maximaler Ölgehalt: siehe Kapitel
– Nur für AVENTICS-Produkte zugelassene Öle verwenden.
– Sicherstellen, dass der Ölgehalt über die gesamte Lebensdauer des Pro-
dukts gleich bleibt.
– Nicht nachträglich von geölter auf ungeölte Druckluft wechseln.
6.1.4 Benötigtes Zubehör, Material und Werkzeug
Befestigungsmaterial
Für ED07:
• 4x Schrauben M5x90
Für ED12:
• 4x Schrauben M6x70
Wenn Sie AVENTICS-Befestigungsmaterial verwenden, entnehmen Sie die Daten
dafür dem Online-Katalog, wenn diese nicht in der Dokumentation angegeben
sind.
Wichtig für die Montage sind:
• Maße
• Anzugsmomente: ED07: 5 Nm, ED12: 8 Nm
Zubehörteile
In Abhängigkeit von der gewählten Konfiguration und der Anwendung benötigen
Sie weitere Komponenten, um Ihr Produkt in die Anlage und die Steuerung der
Anlage zu integrieren.

6.2 Vorbereitung

6.2.1 Hinweise

• Während der Vorbereitungen keine Arbeiten an der Anlage vornehmen (Un-
fallschutz).
• Wenn die Gehäusebelüftungsöffnung verschlossen ist, findet kein Ausgleich
zur Atmosphäre statt und die Kennlinie verschiebt sich. Vor dem Einbau si-
cherstellen, dass die Gehäusebelüftungsöffnung offen ist und die Luft unge-
hindert durch die Gehäusebelüftungsöffnung zirkulieren kann.
• Sicherstellen, dass die Dichtungen im Stecker vorhanden sind und dass sie
nicht beschädigt sind (Explosionsschutz).
• Adern entsprechend gegeneinander isolieren (Materialschutz).
AVENTICS™ ED07 | ED12 EtherCAT | R414014377-BAL-001-AB | Deutsch
Daten.
g 13. Technische Da-
g 13. Technische Daten.
6.2.2 Produkt auspacken und prüfen
1. Produkt auspacken.
ACHTUNG! Verschlussstopfen an Pneumatikanschlüssen nicht sofort, son-
dern erst beim Durchführen der Montage entfernen. So verhindern Sie eine
Verschmutzung und evtl. Fehlfunktion (Materialschutz).
2. Anhand der Materialnummer prüfen, ob das Produkt mit Ihrer Bestellung
übereinstimmt.
3. Produkt auf Transport- und Lagerungsschäden prüfen.
Ein beschädigtes Produkt darf nicht montiert werden. Beschädigte Produkte
zusammen mit den Lieferunterlagen zurückschicken (Adresse: siehe Rücksei-
te).
4. Benötigtes Zubehör, Material und Werkzeug bereitlegen.
6.2.3 Schutzmaßnahmen durchführen
Vorgehen
Alle Arbeiten müssen wie folgt vorbereitet werden:
1. Die Gefahrenbereiche absperren (Unfallschutz).
2. Anlage bzw. Anlagenteil drucklos und spannungsfrei schalten (Unfallschutz).
3. Anlage gegen Wiedereinschalten sichern (Unfallschutz).
4. Das Produkt und benachbarte Anlagenteile abkühlen lassen (Unfallschutz).
5. Schutzkleidung anlegen (Unfallschutz).

6.3 Einbau

6.3.1 Dichtungsrahmen einlegen

Abb. 2: Dichtungsrahmen einlegen | ED07
9 Fixierstifte
1. Dichtungsrahmen (11) auf die Unterseite des Produkts legen, sodass die drei
Pneumatiköffnungen nicht verdeckt sind.
2. Dichtungsrahmen (11) leicht andrücken, so dass er auf den drei Fixierstiften
(9) steckt.
Die drei Fixierstifte stellen sicher, dass der Dichtungsrahmen korrekt auf der
Kontur der Pneumatiköffnungen sitzt.
Abb. 3: Dichtungsrahmen einlegen | ED12
10 Grundplattendichtung
3. Grundplattendichtung (10) in die entsprechenden Vertiefungen auf der Un-
terseite legen.
4. Grundplattendichtung (10) leicht andrücken.
9
11
11 Dichtungsrahmen
10
7
