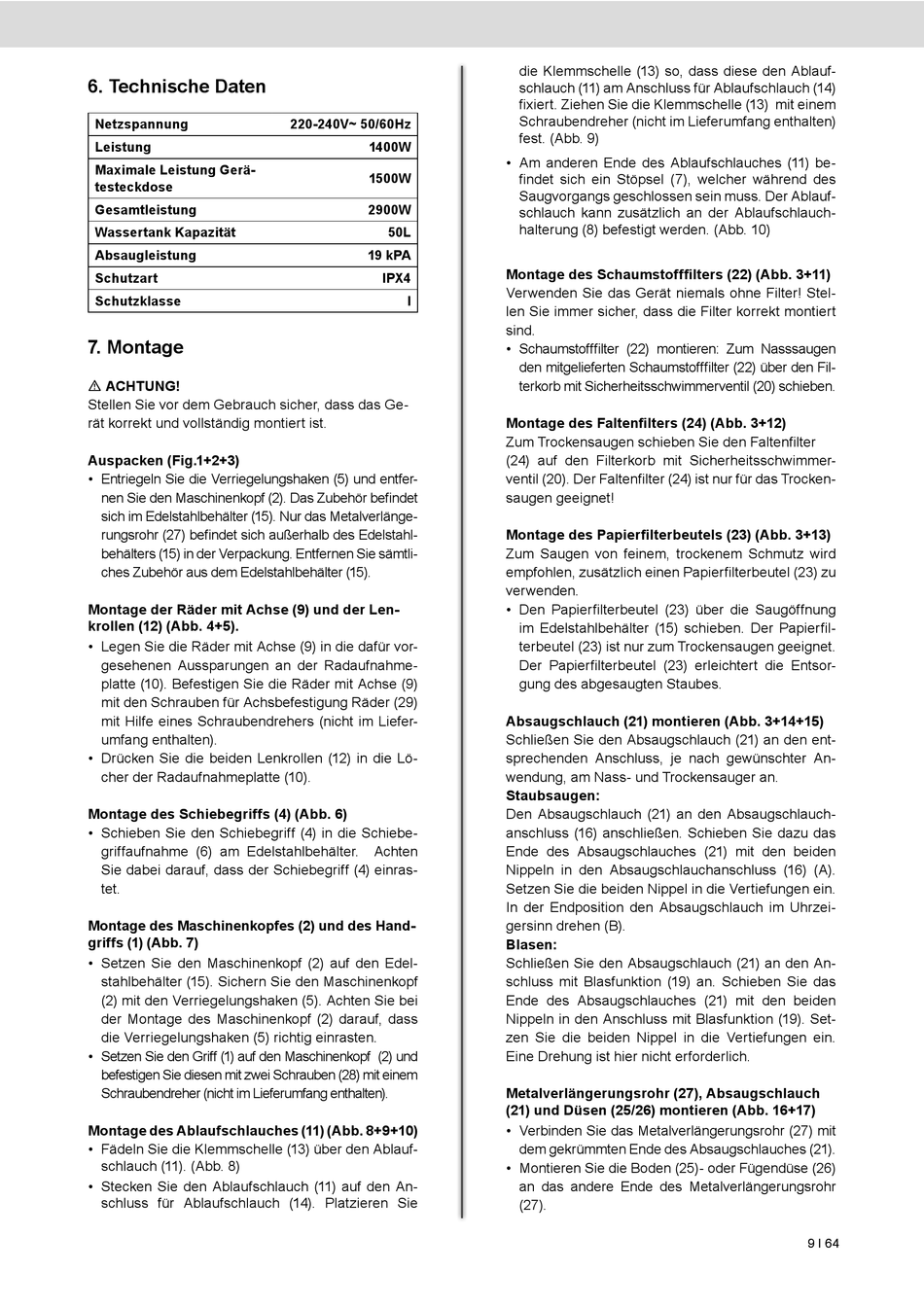

6. Technische Daten

Netzspannung
Leistung
Maximale Leistung Gerä-
testeckdose
Gesamtleistung
Wassertank Kapazität
Absaugleistung
Schutzart
Schutzklasse
7. Montage
m ACHTUNG!
Stellen Sie vor dem Gebrauch sicher, dass das Ge-
rät korrekt und vollständig montiert ist.
Auspacken (Fig.1+2+3)
• Entriegeln Sie die Verriegelungshaken (5) und entfer-
nen Sie den Maschinenkopf (2). Das Zubehör befindet
sich im Edelstahlbehälter (15). Nur das Metalverlänge-
rungsrohr (27) befindet sich außerhalb des Edelstahl-
behälters (15) in der Verpackung. Entfernen Sie sämtli-
ches Zubehör aus dem Edelstahlbehälter (15).
Montage der Räder mit Achse (9) und der Len-
krollen (12) (Abb. 4+5).
• Legen Sie die Räder mit Achse (9) in die dafür vor-
gesehenen Aussparungen an der Radaufnahme-
platte (10). Befestigen Sie die Räder mit Achse (9)
mit den Schrauben für Achsbefestigung Räder (29)
mit Hilfe eines Schraubendrehers (nicht im Liefer-
umfang enthalten).
• Drücken Sie die beiden Lenkrollen (12) in die Lö-
cher der Radaufnahmeplatte (10).
Montage des Schiebegriffs (4) (Abb. 6)
• Schieben Sie den Schiebegriff (4) in die Schiebe-
griffaufnahme (6) am Edelstahlbehälter.
Sie dabei darauf, dass der Schiebegriff (4) einras-
tet.
Montage des Maschinenkopfes (2) und des Hand-
griffs (1) (Abb. 7)
• Setzen Sie den Maschinenkopf (2) auf den Edel-
stahlbehälter (15). Sichern Sie den Maschinenkopf
(2) mit den Verriegelungshaken (5). Achten Sie bei
der Montage des Maschinenkopf (2) darauf, dass
die Verriegelungshaken (5) richtig einrasten.
• Setzen Sie den Griff (1) auf den Maschinenkopf (2) und
befestigen Sie diesen mit zwei Schrauben (28) mit einem
Schraubendreher (nicht im Lieferumfang enthalten).
Montage des Ablaufschlauches (11) (Abb. 8+9+10)
• Fädeln Sie die Klemmschelle (13) über den Ablauf-
schlauch (11). (Abb. 8)
• Stecken Sie den Ablaufschlauch (11) auf den An-
schluss für Ablaufschlauch (14). Platzieren Sie
220-240V~ 50/60Hz
1400W
1500W
2900W
50L
19 kPA
IPX4
I
Achten
die Klemmschelle (13) so, dass diese den Ablauf-
schlauch (11) am Anschluss für Ablaufschlauch (14)
fixiert. Ziehen Sie die Klemmschelle (13) mit einem
Schraubendreher (nicht im Lieferumfang enthalten)
fest. (Abb. 9)
• Am anderen Ende des Ablaufschlauches (11) be-
findet sich ein Stöpsel (7), welcher während des
Saugvorgangs geschlossen sein muss. Der Ablauf-
schlauch kann zusätzlich an der Ablaufschlauch-
halterung (8) befestigt werden. (Abb. 10)
Montage des Schaumstofffilters (22) (Abb. 3+11)
Verwenden Sie das Gerät niemals ohne Filter! Stel-
len Sie immer sicher, dass die Filter korrekt montiert
sind.
• Schaumstofffilter (22) montieren: Zum Nasssaugen
den mitgelieferten Schaumstofffilter (22) über den Fil-
terkorb mit Sicherheitsschwimmerventil (20) schieben.
Montage des Faltenfilters (24) (Abb. 3+12)
Zum Trockensaugen schieben Sie den Faltenfilter
(24) auf den Filterkorb mit Sicherheitsschwimmer-
ventil (20). Der Faltenfilter (24) ist nur für das Trocken-
saugen geeignet!
Montage des Papierfilterbeutels (23) (Abb. 3+13)
Zum Saugen von feinem, trockenem Schmutz wird
empfohlen, zusätzlich einen Papierfilterbeutel (23) zu
verwenden.
• Den Papierfilterbeutel (23) über die Saugöffnung
im Edelstahlbehälter (15) schieben. Der Papierfil-
terbeutel (23) ist nur zum Trockensaugen geeignet.
Der Papierfilterbeutel (23) erleichtert die Entsor-
gung des abgesaugten Staubes.
Absaugschlauch (21) montieren (Abb. 3+14+15)
Schließen Sie den Absaugschlauch (21) an den ent-
sprechenden Anschluss, je nach gewünschter An-
wendung, am Nass- und Trockensauger an.
Staubsaugen:
Den Absaugschlauch (21) an den Absaugschlauch-
anschluss (16) anschließen. Schieben Sie dazu das
Ende des Absaugschlauches (21) mit den beiden
Nippeln in den Absaugschlauchanschluss (16) (A).
Setzen Sie die beiden Nippel in die Vertiefungen ein.
In der Endposition den Absaugschlauch im Uhrzei-
gersinn drehen (B).
Blasen:
Schließen Sie den Absaugschlauch (21) an den An-
schluss mit Blasfunktion (19) an. Schieben Sie das
Ende des Absaugschlauches (21) mit den beiden
Nippeln in den Anschluss mit Blasfunktion (19). Set-
zen Sie die beiden Nippel in die Vertiefungen ein.
Eine Drehung ist hier nicht erforderlich.
Metalverlängerungsrohr (27), Absaugschlauch
(21) und Düsen (25/26) montieren (Abb. 16+17)
• Verbinden Sie das Metalverlängerungsrohr (27) mit
dem gekrümmten Ende des Absaugschlauches (21).
• Montieren Sie die Boden (25)- oder Fügendüse (26)
an das andere Ende des Metalverlängerungsrohr
(27).
