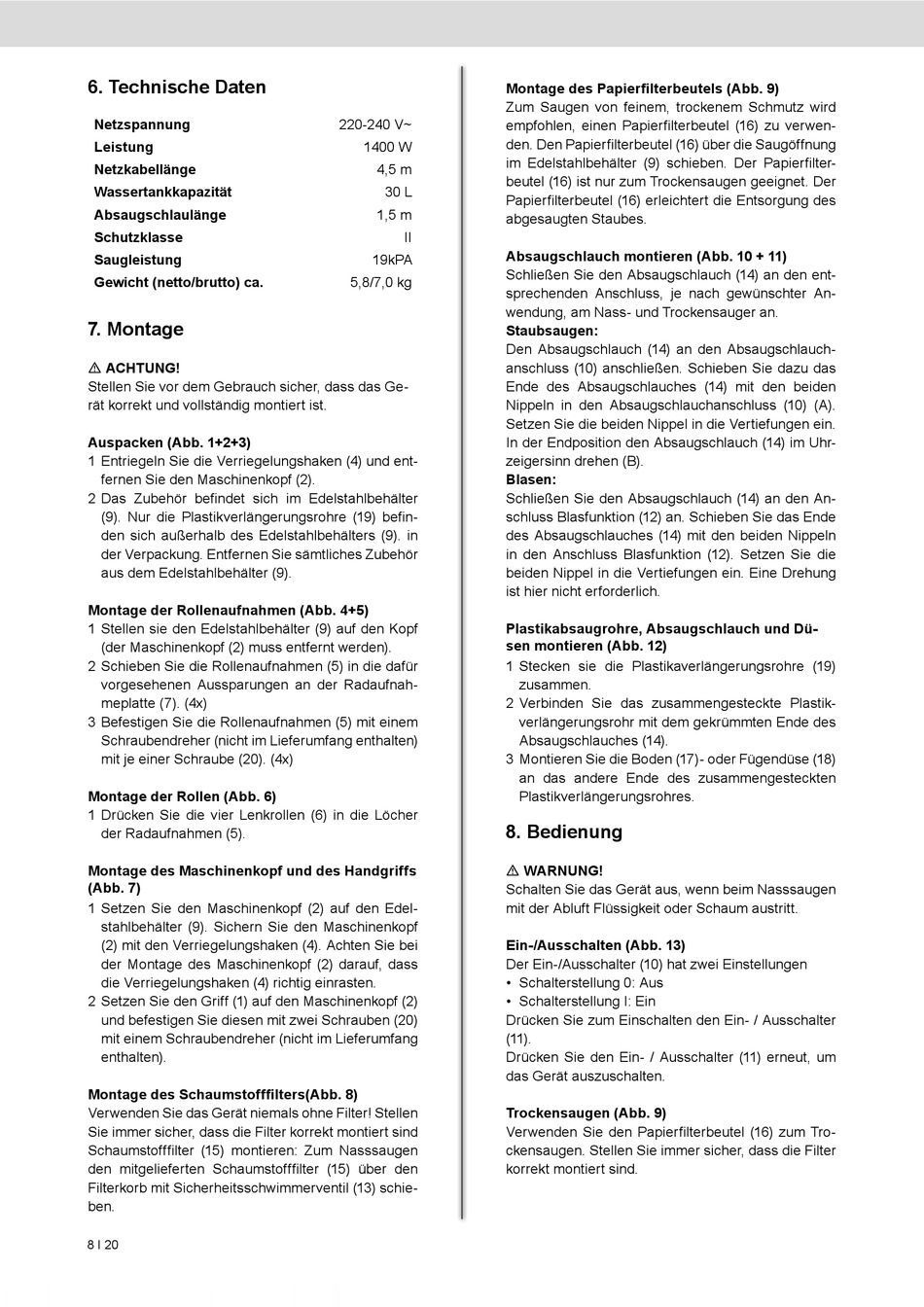

6. Technische Daten

Netzspannung
Leistung
Netzkabellänge
Wassertankkapazität
Absaugschlaulänge
Schutzklasse
Saugleistung
Gewicht (netto/brutto) ca.

7. Montage

m ACHTUNG!
Stellen Sie vor dem Gebrauch sicher, dass das Ge-
rät korrekt und vollständig montiert ist.
Auspacken (Abb. 1+2+3)
1 Entriegeln Sie die Verriegelungshaken (4) und ent-
fernen Sie den Maschinenkopf (2).
2 Das Zubehör befindet sich im Edelstahlbehälter
(9). Nur die Plastikverlängerungsrohre (19) befin-
den sich außerhalb des Edelstahlbehälters (9). in
der Verpackung. Entfernen Sie sämtliches Zubehör
aus dem Edelstahlbehälter (9).
Montage der Rollenaufnahmen (Abb. 4+5)
1 Stellen sie den Edelstahlbehälter (9) auf den Kopf
(der Maschinenkopf (2) muss entfernt werden).
2 Schieben Sie die Rollenaufnahmen (5) in die dafür
vorgesehenen Aussparungen an der Radaufnah-
meplatte (7). (4x)
3 Befestigen Sie die Rollenaufnahmen (5) mit einem
Schraubendreher (nicht im Lieferumfang enthalten)
mit je einer Schraube (20). (4x)
Montage der Rollen (Abb. 6)
1 Drücken Sie die vier Lenkrollen (6) in die Löcher
der Radaufnahmen (5).
Montage des Maschinenkopf und des Handgriffs
(Abb. 7)
1 Setzen Sie den Maschinenkopf (2) auf den Edel-
stahlbehälter (9). Sichern Sie den Maschinenkopf
(2) mit den Verriegelungshaken (4). Achten Sie bei
der Montage des Maschinenkopf (2) darauf, dass
die Verriegelungshaken (4) richtig einrasten.
2 Setzen Sie den Griff (1) auf den Maschinenkopf (2)
und befestigen Sie diesen mit zwei Schrauben (20)
mit einem Schraubendreher (nicht im Lieferumfang
enthalten).
Montage des Schaumstofffilters(Abb. 8)
Verwenden Sie das Gerät niemals ohne Filter! Stellen
Sie immer sicher, dass die Filter korrekt montiert sind
Schaumstofffilter (15) montieren: Zum Nasssaugen
den mitgelieferten Schaumstofffilter (15) über den
Filterkorb mit Sicherheitsschwimmerventil (13) schie-
ben.
8 І 20
Montage des Papierfilterbeutels (Abb. 9)
Zum Saugen von feinem, trockenem Schmutz wird
220-240 V~
empfohlen, einen Papierfilterbeutel (16) zu verwen-
den. Den Papierfilterbeutel (16) über die Saugöffnung
1400 W
im Edelstahlbehälter (9) schieben. Der Papierfilter-
4,5 m
beutel (16) ist nur zum Trockensaugen geeignet. Der
30 L
Papierfilterbeutel (16) erleichtert die Entsorgung des
1,5 m
abgesaugten Staubes.
II
Absaugschlauch montieren (Abb. 10 + 11)
19kPA
Schließen Sie den Absaugschlauch (14) an den ent-
5,8/7,0 kg
sprechenden Anschluss, je nach gewünschter An-
wendung, am Nass- und Trockensauger an.
Staubsaugen:
Den Absaugschlauch (14) an den Absaugschlauch-
anschluss (10) anschließen. Schieben Sie dazu das
Ende des Absaugschlauches (14) mit den beiden
Nippeln in den Absaugschlauchanschluss (10) (A).
Setzen Sie die beiden Nippel in die Vertiefungen ein.
In der Endposition den Absaugschlauch (14) im Uhr-
zeigersinn drehen (B).
Blasen:
Schließen Sie den Absaugschlauch (14) an den An-
schluss Blasfunktion (12) an. Schieben Sie das Ende
des Absaugschlauches (14) mit den beiden Nippeln
in den Anschluss Blasfunktion (12). Setzen Sie die
beiden Nippel in die Vertiefungen ein. Eine Drehung
ist hier nicht erforderlich.
Plastikabsaugrohre, Absaugschlauch und Dü-
sen montieren (Abb. 12)
1 Stecken sie die Plastikaverlängerungsrohre (19)
2 Verbinden Sie das zusammengesteckte Plastik-
3 Montieren Sie die Boden (17)- oder Fügendüse (18)

8. Bedienung

m WARNUNG!
Schalten Sie das Gerät aus, wenn beim Nasssaugen
mit der Abluft Flüssigkeit oder Schaum austritt.
Ein-/Ausschalten (Abb. 13)
Der Ein-/Ausschalter (10) hat zwei Einstellungen
• Schalterstellung 0: Aus
• Schalterstellung I: Ein
Drücken Sie zum Einschalten den Ein- / Ausschalter
(11).
Drücken Sie den Ein- / Ausschalter (11) erneut, um
das Gerät auszuschalten.
Trockensaugen (Abb. 9)
Verwenden Sie den Papierfilterbeutel (16) zum Tro-
ckensaugen. Stellen Sie immer sicher, dass die Filter
korrekt montiert sind.
zusammen.
verlängerungsrohr mit dem gekrümmten Ende des
Absaugschlauches (14).
an das andere Ende des zusammengesteckten
Plastikverlängerungsrohres.
