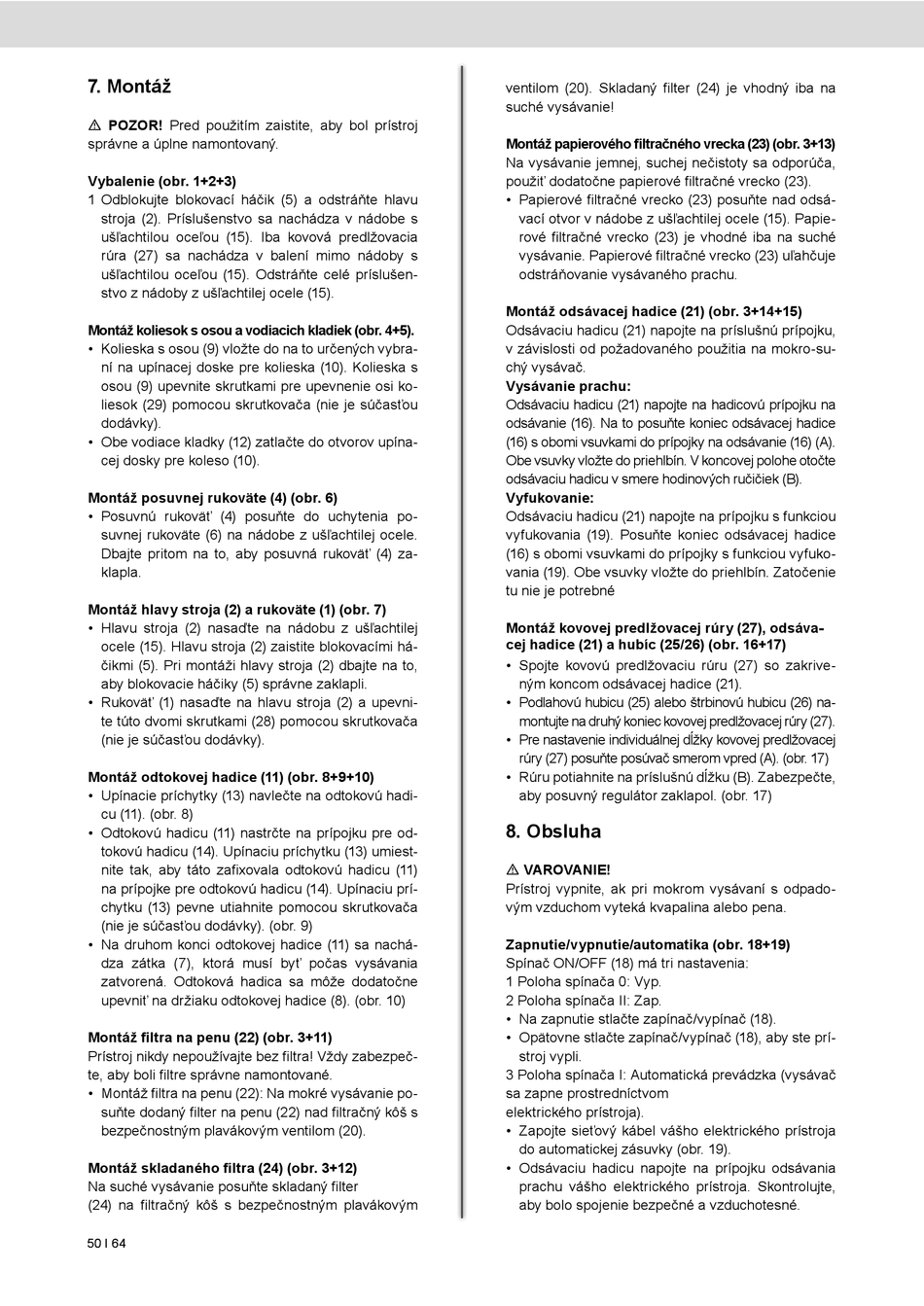

7. Montáž
m POZOR! Pred použitím zaistite, aby bol prístroj
správne a úplne namontovaný.
Vybalenie (obr. 1+2+3)
1 Odblokujte blokovací háčik (5) a odstráňte hlavu
stroja (2). Príslušenstvo sa nachádza v nádobe s
ušľachtilou oceľou (15). Iba kovová predlžovacia
rúra (27) sa nachádza v balení mimo nádoby s
ušľachtilou oceľou (15). Odstráňte celé príslušen-
stvo z nádoby z ušľachtilej ocele (15).
Montáž koliesok s osou a vodiacich kladiek (obr. 4+5).
• Kolieska s osou (9) vložte do na to určených vybra-
ní na upínacej doske pre kolieska (10). Kolieska s
osou (9) upevnite skrutkami pre upevnenie osi ko-
liesok (29) pomocou skrutkovača (nie je súčasťou
dodávky).
• Obe vodiace kladky (12) zatlačte do otvorov upína-
cej dosky pre koleso (10).
Montáž posuvnej rukoväte (4) (obr. 6)
• Posuvnú rukoväť (4) posuňte do uchytenia po-
suvnej rukoväte (6) na nádobe z ušľachtilej ocele.
Dbajte pritom na to, aby posuvná rukoväť (4) za-
klapla.
Montáž hlavy stroja (2) a rukoväte (1) (obr. 7)
• Hlavu stroja (2) nasaďte na nádobu z ušľachtilej
ocele (15). Hlavu stroja (2) zaistite blokovacími há-
čikmi (5). Pri montáži hlavy stroja (2) dbajte na to,
aby blokovacie háčiky (5) správne zaklapli.
• Rukoväť (1) nasaďte na hlavu stroja (2) a upevni-
te túto dvomi skrutkami (28) pomocou skrutkovača
(nie je súčasťou dodávky).
Montáž odtokovej hadice (11) (obr. 8+9+10)
• Upínacie príchytky (13) navlečte na odtokovú hadi-
cu (11). (obr. 8)
• Odtokovú hadicu (11) nastrčte na prípojku pre od-
tokovú hadicu (14). Upínaciu príchytku (13) umiest-
nite tak, aby táto zafixovala odtokovú hadicu (11)
na prípojke pre odtokovú hadicu (14). Upínaciu prí-
chytku (13) pevne utiahnite pomocou skrutkovača
(nie je súčasťou dodávky). (obr. 9)
• Na druhom konci odtokovej hadice (11) sa nachá-
dza zátka (7), ktorá musí byť počas vysávania
zatvorená. Odtoková hadica sa môže dodatočne
upevniť na držiaku odtokovej hadice (8). (obr. 10)
Montáž filtra na penu (22) (obr. 3+11)
Prístroj nikdy nepoužívajte bez filtra! Vždy zabezpeč-
te, aby boli filtre správne namontované.
• Montáž filtra na penu (22): Na mokré vysávanie po-
suňte dodaný filter na penu (22) nad filtračný kôš s
bezpečnostným plavákovým ventilom (20).
Montáž skladaného filtra (24) (obr. 3+12)
Na suché vysávanie posuňte skladaný filter
(24) na filtračný kôš s bezpečnostným plavákovým
50 І 64 50 І 64
ventilom (20). Skladaný filter (24) je vhodný iba na
suché vysávanie!
Montáž papierového filtračného vrecka (23) (obr. 3+13)
Na vysávanie jemnej, suchej nečistoty sa odporúča,
použiť dodatočne papierové filtračné vrecko (23).
• Papierové filtračné vrecko (23) posuňte nad odsá-
vací otvor v nádobe z ušľachtilej ocele (15). Papie-
rové filtračné vrecko (23) je vhodné iba na suché
vysávanie. Papierové filtračné vrecko (23) uľahčuje
odstráňovanie vysávaného prachu.
Montáž odsávacej hadice (21) (obr. 3+14+15)
Odsávaciu hadicu (21) napojte na príslušnú prípojku,
v závislosti od požadovaného použitia na mokro-su-
chý vysávač.
Vysávanie prachu:
Odsávaciu hadicu (21) napojte na hadicovú prípojku na
odsávanie (16). Na to posuňte koniec odsávacej hadice
(16) s obomi vsuvkami do prípojky na odsávanie (16) (A).
Obe vsuvky vložte do priehlbín. V koncovej polohe otočte
odsávaciu hadicu v smere hodinových ručičiek (B).
Vyfukovanie:
Odsávaciu hadicu (21) napojte na prípojku s funkciou
vyfukovania (19). Posuňte koniec odsávacej hadice
(16) s obomi vsuvkami do prípojky s funkciou vyfuko-
vania (19). Obe vsuvky vložte do priehlbín. Zatočenie
tu nie je potrebné
Montáž kovovej predlžovacej rúry (27), odsáva-
cej hadice (21) a hubíc (25/26) (obr. 16+17)
• Spojte kovovú predlžovaciu rúru (27) so zakrive-
ným koncom odsávacej hadice (21).
• Podlahovú hubicu (25) alebo štrbinovú hubicu (26) na-
montujte na druhý koniec kovovej predlžovacej rúry (27).
• Pre nastavenie individuálnej dĺžky kovovej predlžovacej
rúry (27) posuňte posúvač smerom vpred (A). (obr. 17)
• Rúru potiahnite na príslušnú dĺžku (B). Zabezpečte,
aby posuvný regulátor zaklapol. (obr. 17)
8. Obsluha
m VAROVANIE!
Prístroj vypnite, ak pri mokrom vysávaní s odpado-
vým vzduchom vyteká kvapalina alebo pena.
Zapnutie/vypnutie/automatika (obr. 18+19)
Spínač ON/OFF (18) má tri nastavenia:
1 Poloha spínača 0: Vyp.
2 Poloha spínača II: Zap.
• Na zapnutie stlačte zapínač/vypínač (18).
• Opätovne stlačte zapínač/vypínač (18), aby ste prí-
stroj vypli.
3 Poloha spínača I: Automatická prevádzka (vysávač
sa zapne prostredníctvom
elektrického prístroja).
• Zapojte sieťový kábel vášho elektrického prístroja
do automatickej zásuvky (obr. 19).
• Odsávaciu hadicu napojte na prípojku odsávania
prachu vášho elektrického prístroja. Skontrolujte,
aby bolo spojenie bezpečné a vzduchotesné.
