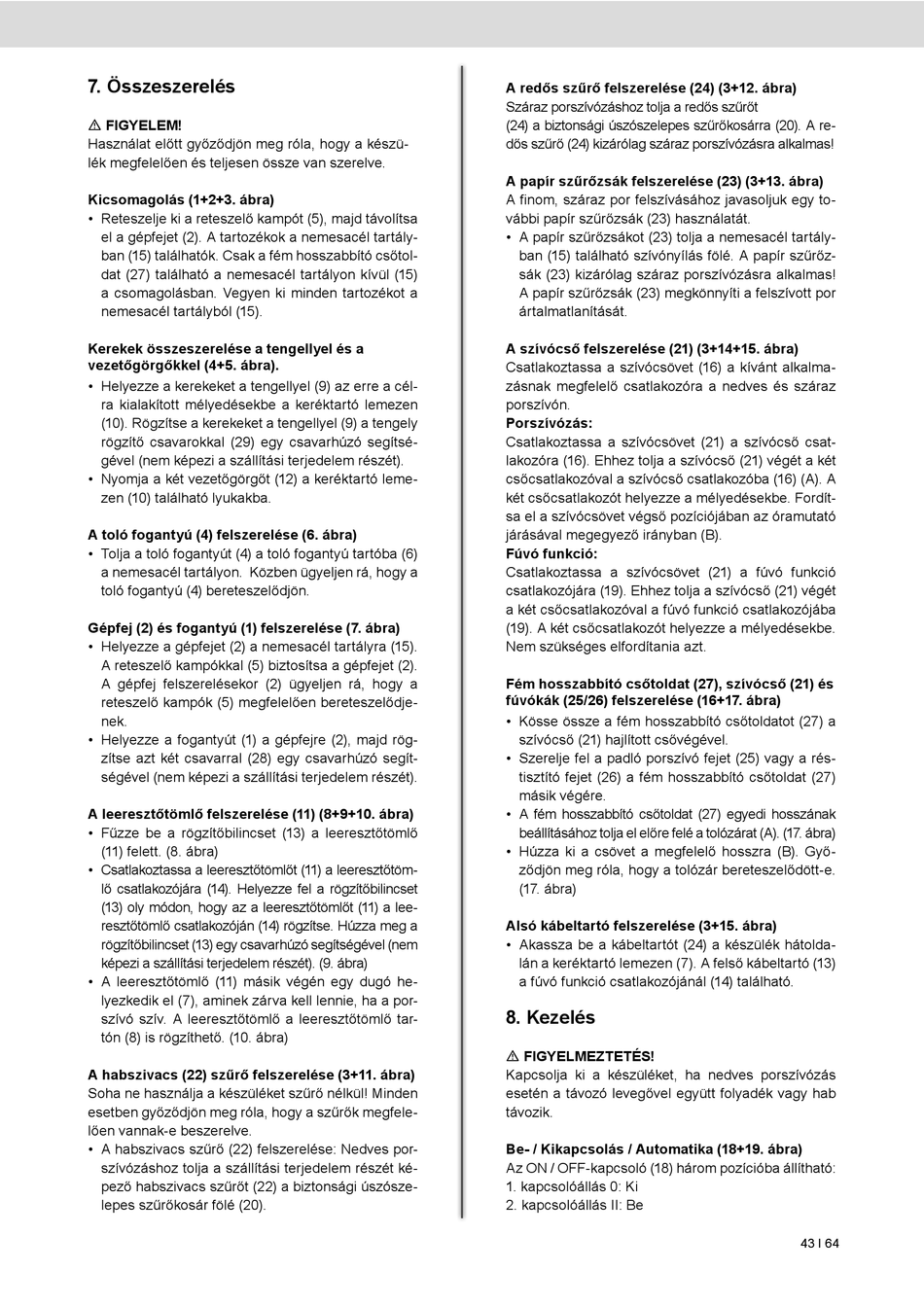

7. Összeszerelés
m FIGYELEM!
Használat előtt győződjön meg róla, hogy a készü-
lék megfelelően és teljesen össze van szerelve.
Kicsomagolás (1+2+3. ábra)
• Reteszelje ki a reteszelő kampót (5), majd távolítsa
el a gépfejet (2). A tartozékok a nemesacél tartály-
ban (15) találhatók. Csak a fém hosszabbító csőtol-
dat (27) található a nemesacél tartályon kívül (15)
a csomagolásban. Vegyen ki minden tartozékot a
nemesacél tartályból (15).
Kerekek összeszerelése a tengellyel és a
vezetőgörgőkkel (4+5. ábra).
• Helyezze a kerekeket a tengellyel (9) az erre a cél-
ra kialakított mélyedésekbe a keréktartó lemezen
(10). Rögzítse a kerekeket a tengellyel (9) a tengely
rögzítő csavarokkal (29) egy csavarhúzó segítsé-
gével (nem képezi a szállítási terjedelem részét).
• Nyomja a két vezetőgörgőt (12) a keréktartó leme-
zen (10) található lyukakba.
A toló fogantyú (4) felszerelése (6. ábra)
• Tolja a toló fogantyút (4) a toló fogantyú tartóba (6)
a nemesacél tartályon. Közben ügyeljen rá, hogy a
toló fogantyú (4) bereteszelődjön.
Gépfej (2) és fogantyú (1) felszerelése (7. ábra)
• Helyezze a gépfejet (2) a nemesacél tartályra (15).
A reteszelő kampókkal (5) biztosítsa a gépfejet (2).
A gépfej felszerelésekor (2) ügyeljen rá, hogy a
reteszelő kampók (5) megfelelően bereteszelődje-
nek.
• Helyezze a fogantyút (1) a gépfejre (2), majd rög-
zítse azt két csavarral (28) egy csavarhúzó segít-
ségével (nem képezi a szállítási terjedelem részét).
A leeresztőtömlő felszerelése (11) (8+9+10. ábra)
• Fűzze be a rögzítőbilincset (13) a leeresztőtömlő
(11) felett. (8. ábra)
• Csatlakoztassa a leeresztőtömlőt (11) a leeresztőtöm-
lő csatlakozójára (14). Helyezze fel a rögzítőbilincset
(13) oly módon, hogy az a leeresztőtömlőt (11) a lee-
resztőtömlő csatlakozóján (14) rögzítse. Húzza meg a
rögzítőbilincset (13) egy csavarhúzó segítségével (nem
képezi a szállítási terjedelem részét). (9. ábra)
• A leeresztőtömlő (11) másik végén egy dugó he-
lyezkedik el (7), aminek zárva kell lennie, ha a por-
szívó szív. A leeresztőtömlő a leeresztőtömlő tar-
tón (8) is rögzíthető. (10. ábra)
A habszivacs (22) szűrő felszerelése (3+11. ábra)
Soha ne használja a készüléket szűrő nélkül! Minden
esetben győződjön meg róla, hogy a szűrők megfele-
lően vannak-e beszerelve.
• A habszivacs szűrő (22) felszerelése: Nedves por-
szívózáshoz tolja a szállítási terjedelem részét ké-
pező habszivacs szűrőt (22) a biztonsági úszósze-
lepes szűrőkosár fölé (20).
A redős szűrő felszerelése (24) (3+12. ábra)
Száraz porszívózáshoz tolja a redős szűrőt
(24) a biztonsági úszószelepes szűrőkosárra (20). A re-
dős szűrő (24) kizárólag száraz porszívózásra alkalmas!
A papír szűrőzsák felszerelése (23) (3+13. ábra)
A finom, száraz por felszívásához javasoljuk egy to-
vábbi papír szűrőzsák (23) használatát.
• A papír szűrőzsákot (23) tolja a nemesacél tartály-
ban (15) található szívónyílás fölé. A papír szűrőz-
sák (23) kizárólag száraz porszívózásra alkalmas!
A papír szűrőzsák (23) megkönnyíti a felszívott por
ártalmatlanítását.
A szívócső felszerelése (21) (3+14+15. ábra)
Csatlakoztassa a szívócsövet (16) a kívánt alkalma-
zásnak megfelelő csatlakozóra a nedves és száraz
porszívón.
Porszívózás:
Csatlakoztassa a szívócsövet (21) a szívócső csat-
lakozóra (16). Ehhez tolja a szívócső (21) végét a két
csőcsatlakozóval a szívócső csatlakozóba (16) (A). A
két csőcsatlakozót helyezze a mélyedésekbe. Fordít-
sa el a szívócsövet végső pozíciójában az óramutató
járásával megegyező irányban (B).
Fúvó funkció:
Csatlakoztassa a szívócsövet (21) a fúvó funkció
csatlakozójára (19). Ehhez tolja a szívócső (21) végét
a két csőcsatlakozóval a fúvó funkció csatlakozójába
(19). A két csőcsatlakozót helyezze a mélyedésekbe.
Nem szükséges elfordítania azt.
Fém hosszabbító csőtoldat (27), szívócső (21) és
fúvókák (25/26) felszerelése (16+17. ábra)
• Kösse össze a fém hosszabbító csőtoldatot (27) a
szívócső (21) hajlított csővégével.
• Szerelje fel a padló porszívó fejet (25) vagy a rés-
tisztító fejet (26) a fém hosszabbító csőtoldat (27)
másik végére.
• A fém hosszabbító csőtoldat (27) egyedi hosszának
beállításához tolja el előre felé a tolózárat (A). (17. ábra)
• Húzza ki a csövet a megfelelő hosszra (B). Győ-
ződjön meg róla, hogy a tolózár bereteszelődött-e.
(17. ábra)
Alsó kábeltartó felszerelése (3+15. ábra)
• Akassza be a kábeltartót (24) a készülék hátolda-
lán a keréktartó lemezen (7). A felső kábeltartó (13)
a fúvó funkció csatlakozójánál (14) található.
8. Kezelés
m FIGYELMEZTETÉS!
Kapcsolja ki a készüléket, ha nedves porszívózás
esetén a távozó levegővel együtt folyadék vagy hab
távozik.
Be- / Kikapcsolás / Automatika (18+19. ábra)
Az ON / OFF-kapcsoló (18) három pozícióba állítható:
1. kapcsolóállás 0: Ki
2. kapcsolóállás II: Be
